服务拓扑图¶
简介¶
在应用性能监测的服务列表，支持点击
切换列表至拓扑图模式查看各个服务之间的调用关系。

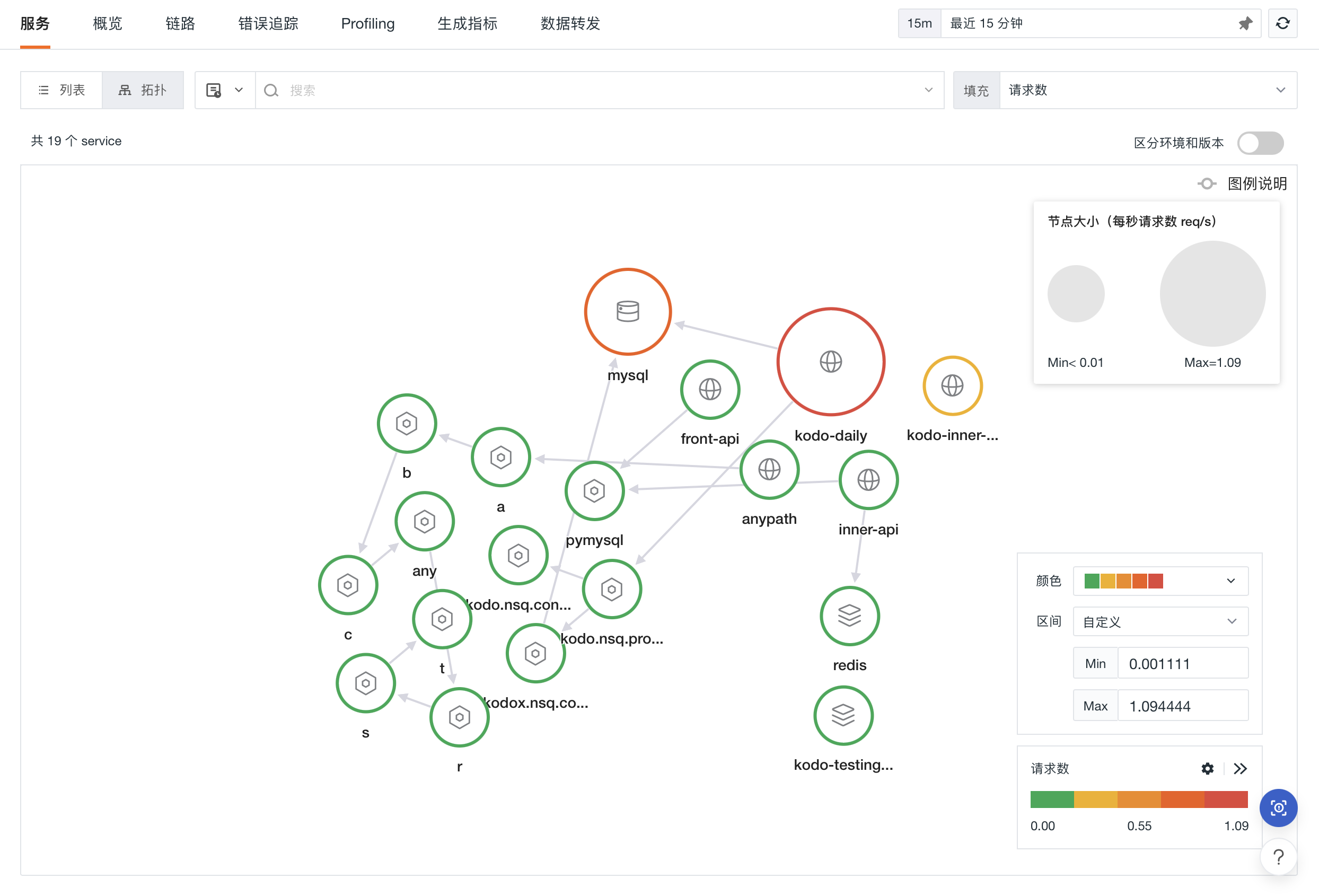

拓扑图说明¶
-
区分环境和版本：支持基于服务（service）和服务环境版本（service+env+version) 两种维度绘制链路拓扑图，开启区分环境和版本后，将按照不同的环境版本绘制服务拓扑图。比如说金丝雀发布，通过开启环境和版本，即可查看不同环境版本下的服务调用情况。
-
填充：支持选择不同的性能指标请求数、P50 响应时间、P75 响应时间、P99 响应时间和错误数来查看服务节点颜色
-
自定义区间：为选择的填充指标自定义服务节点颜色区间范围。节点的颜色根据最大值和最小值等分为 5 个区间，每个区间将自动对应五个不同的颜色
-
节点尺寸：节点大小共有3种尺寸，对服务每秒请求数的最大值（Max）和最小值（Min）进行三等分，得出的三个区间对应 3 种图形尺寸。
注意：若每秒请求数 < 0.01，则直接显示为 < 0.01，但实际 ⚪ 的尺寸大小要以真实数据为准，这里只作显示（举例：查询出来的最大值为 0.009，最小值为 0.0003，都小于 0.01，则显示为 Min < 0.01，Max < 0.01，但真实的尺寸大小还是以 0.009 和 0.0003 计算）。
操作说明¶

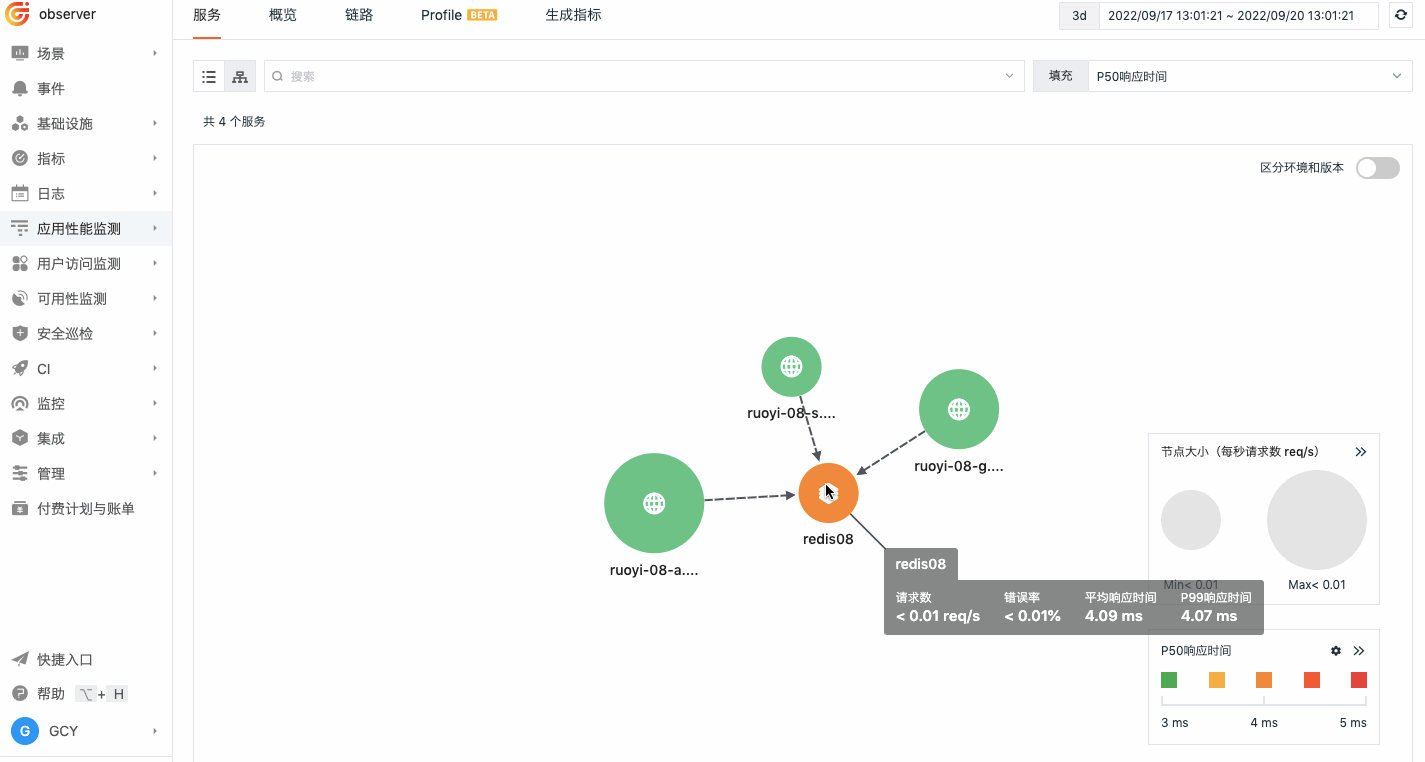

将鼠标悬浮在服务节点处时，对应服务高亮显示，其他无关联服务及连接线变灰，您可以查看该服务的请求数、错误率、平均响应时间、和 P99 响应时间等指标数据。
开启自定义区间为选择的填充指标自定义服务节点颜色区间范围。通过填充选择不同的性能指标请求数、P50 响应时间、P75 响应时间、P99 响应时间和错误数来查看服务节点颜色。
放大拓扑图，可在左下角查看小缩略图。
在服务拓扑图，点击服务图标，点击查看上下游，即可查看当前服务的上下游服务关联；点击左上角返回总览可返回到原服务拓扑图，在搜索框进行搜索或筛选可过滤关联的上下游服务，根据搜索或筛选的结果显示匹配的关联上下游服务。
在服务拓扑图，点击服务图标，可查看关联日志以及关联链路。
