仪表板


仪表板将功能相关的可视化报表同时展示在同一界面,通过多维度数据分析来构建数据洞察场景。您可通过自定义新建空白仪表板或导入自定义模板开始构建可视化场景,借助添加图表、时间控件、关键词搜索、标签过滤等方式全面监控不同来源的数据指标。

新建仪表板

空白仪表板

  1. 进入场景 > 仪表板 > 新建仪表板,选择新建空白仪表板;
  2. 按需输入针对该仪表板的描述内容;
  3. 选择标签,便于后续分组管理;
  4. 选择当前仪表板的可见范围,包括公开仅自己可见

    • 公开:对空间内所有成员开放的仪表板,其他成员的查看和编辑权限不受影响;
    • 仅自己可见:仅仪表板创建人可查看的非公开仪表板,其他成员不具备查看权限。

    • 注意:以链接形式分享的非公开仪表板,非创建人不可见。

  5. 点击确定,即可创建成功。

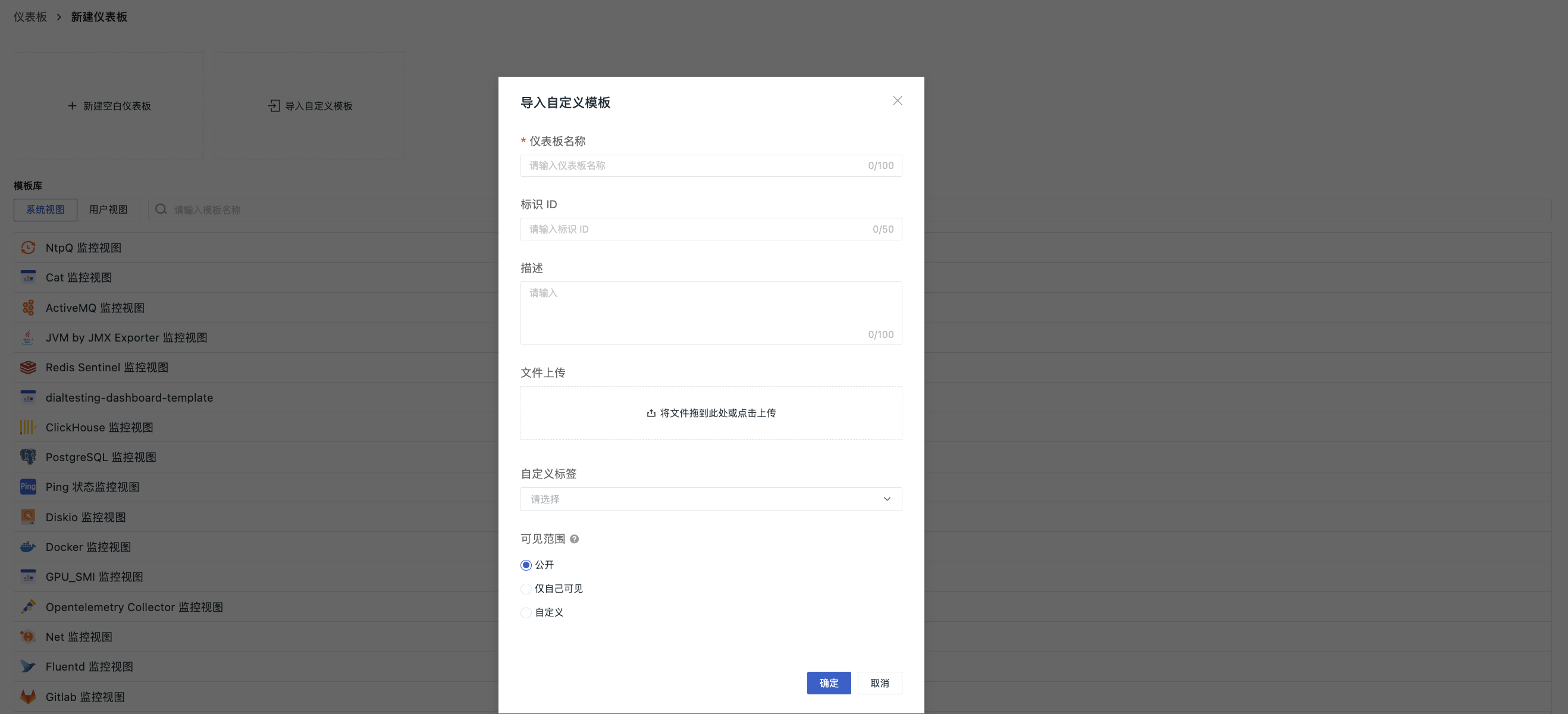

自定义模板

  1. 进入场景 > 仪表板 > 新建仪表板,选择导入自定义模板;
  2. 按需输入针对该仪表板的描述内容;
  3. 上传自定义的视图模板 JSON 文件;
  4. 选择标签,便于后续分组管理;
  5. 选择当前仪表板的可见范围,包括公开仅自己可见

    • 公开:对空间内所有成员开放的仪表板,其他成员的查看和编辑权限不受影响;
    • 仅自己可见:仅仪表板创建人可查看的非公开仪表板,其他成员不具备查看权限。

    • 注意:以链接形式分享的非公开仪表板,非创建人不可见。

  6. 点击确定,即可创建成功。

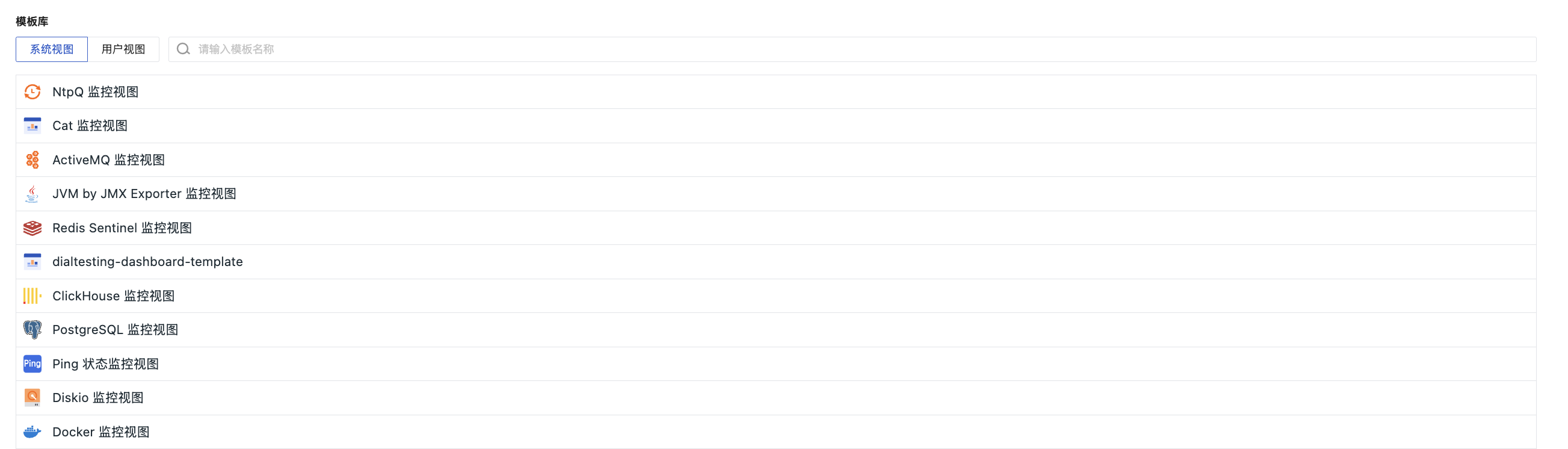

内置模版库

即选即用,包括 系统视图用户视图 供您选择创建,且支持自定义更改配置。通过右侧关键字搜索栏,还可在现有模版中,快速检索出所需模版。

仪表板相关操作

卡片属性信息

进入某一特定仪表板,可在页面上方 metadata 处查看到图示信息。

除了查看当前仪表板的 ID、创建人、创建时间、更新人、更新时间以外,您还可在此处直接点击修改当前仪表板的名称、描述信息、标签、可视范围。

如若需要,在此处点击删除,二次确认后即可删除当前仪表板。

注意:若当前仪表板页面被保存为快照并对外分享,被分享人在非登录状态下无法查看此处的卡片属性信息。

添加图表

仪表板创建完成后,可为仪表板添加图表。

选定图表后,点击完成添加即可。

分组

您还可为仪表板内的图表进行分类。点击分组,输入分组名称,按需选择分组颜色,点击确定即可创建成功。

如需对该分组进行修改,hover 并点击右侧设置按钮即可。

跨工作空间查询

工作空间若是被授予了其他工作空间,则可在仪表板切换工作空间查看对应的图表信息。

注意:若仪表板的图表内已配置了工作空间查询配置,则优先级高于仪表板/查看器全局配置。

pin 钉住

在当前访问工作空间被授权查看若干其他工作空间数据的前提下,可选择 pin 住被授权的工作空间 A,从而该工作空间 A 将会被设置为查询数据的默认工作空间。

注意

  1. 由于每次只能指定一个工作空间做为默认选项,所以将另外工作空间设置为默认选项时,之前设置的默认选项会失效。
  2. 支持取消 pin 住其他工作空间,取消后默认取当前工作空间做填充查询数据。
  3. 只读成员不支持此操作。

大屏模式

在仪表板,点击预览 > 大屏模式按钮后,观测云将自动帮您收起左侧和顶部的导航栏并全屏显示视图。点击 ESC 按钮,即可退出大屏模式。

时间控件

观测云支持通过时间控件控制当前仪表板的数据展示范围,用户可以手动输入时间范围,或快速选择当前仪表板的内置时间范围,或通过自定义设置时间范围。

自动刷新

为快速获得实时的查看器数据,观测云在查看器内提供刷新功能。您可进行以下操作:

  • 开启自动刷新时:
    • 支持选择自动刷新时间,包含 5s/10s/30s/1m/5m/30m/1h;默认选中 30s;
    • 支持点击 手动刷新。
  • 停止自动刷新时,支持点击 手动刷新。

注意:此处的刷新功能的设置与查看器自动刷新互不冲突。

设置

仪表版创建完成后,点击 可对仪表板进行以下操作。

新建 Issue

您可以将当前仪表板内观测到的异常现象创建为 Issue。

更多相关操作,可参考如何在视图级别手动创建 Issue。关于 Issue 更多相关信息,可参考异常追踪

保存快照

在仪表板用快捷键 (Windows: Ctrl+K / Mac OS: Cmd+K) 快速保存快照,即可为当前仪表板保存快照,或者选择在设置按钮点击保存快照进行保存。

更多介绍,可参考 快照

保存到内置视图

选择保存到内置视图,把仪表板视图如 “CPU 监控视图”保存到内置视图的用户视图。仪表板视图保存到内置视图时,支持选择绑定关系,选择绑定关系 “label”。

保存到内置视图后,即可在观测云工作空间管理 > 内置视图用户视图查看保存的仪表版视图 “CPU 监控视图”。

注意:同一个工作空间下用户视图不允许重名。

同时因为设置了绑定关系 label:*,在基础设施设置过 “Label 属性”的主机、容器详情页即可查看绑定的内置视图 “CPU 监控视图”。

导入/导出仪表板 JSON

选择导出仪表板 JSON,即可导出当前仪表板的 JSON 文件;选择导入仪表板 JSON,即可导入 JSON 文件覆盖当前的仪表板。

注意:导入仪表板 JSON 会覆盖原有仪表板,一经覆盖无法恢复。

复制仪表板

选择复制仪表板,输入复制的仪表板名称,点击确定,即可在仪表板列表查看复制的仪表板视图。

列表相关操作

批量操作

在仪表板列表,您可以针对特定仪表板进行批量删除或导出。

修改/导出/删除仪表板

点击仪表板 按钮,您可以修改仪表板名称、导出仪表板到 JSON 文件和删除仪表板。

设置主页仪表板

点击仪表板 按钮,您可以设置工作空间级别的【主页仪表板】,设置完成后,后续用户访问该空间时默认显示主页仪表板。

注意:仅支持对 “公开” 可见的仪表板设置【主页仪表板】,且设置完成后,不支持修改可见范围。

过滤/筛选仪表板

在仪表板左侧,您可以通过我的收藏导入项目我的创建仅自己可见经常浏览来快速过滤查找对应的仪表板;您还可以通过为仪表板设置标签来进行快速筛选仪表板。

操作 说明
我的收藏 当前用户收藏的仪表板,点击仪表板 收藏图标即可。
导入项目 当前工作空间所有通过导入自定义模板创建的仪表板。
我的创建 当前用户创建的所有仪表板,包括导入的仪表板。
仅自己可见 仅仪表板创建人可查看的非公开仪表板,其他成员不具备查看权限。
经常浏览 当前用户一周内浏览次数大于 5 次的仪表板。

轮播列表

观测云为多个关联的业务仪表板提供轮播的功能,设置以后,您可以在大屏上进行展示。

在观测云工作空间场景 > 仪表板,点击轮播列表即可创建一个新的轮播。

输入名称、选择需要轮播的仪表板,设置轮播频率:

配置完成后,即可在轮播列表查看已经设置的仪表板。点击播放按钮,已配置的仪表板即按照设置的频率进行播放。
