网络¶
简介¶
网络支持查看主机/容器 Pods 之间的网络流量。基于 IP/端口查看源 IP 到目标 IP 之间的网络流量和数据连接情况,通过可视化的方式进行实时展示,帮助企业实时了解业务系统的网络运行状态,快速分析、追踪和定位问题故障,预防或避免因网络性能下降或中断而导致的业务问题。
前提条件¶
您需要先注册登录到观测云,并在您的主机上 安装 DataKit,开启 eBPF 采集器。
主机网络¶
主机拓扑图¶
在基础设施 > 网络,选择主机,即可查看主机网络分布情况。在主机网络 Map,您能够可视化查询当前工作空间主机与主机之间的网络流量,快速分析不同主机之间的 TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数以及 TCP 关闭次数。
-
时间控件:默认获取最近 48 小时的数据且不支持自动刷新,需手动点击刷新获取新的数据;
-
搜索和筛选:您可以快速基于关键词模糊匹配搜索主机名称;或基于筛选 Tag 标签显示主机节点及其关联关系;
-
填充:您可以通过填充自定义填充主机节点,填充值的大小及自定义区间将决定填充的主机节点颜色。支持选择 TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数以及 TCP 关闭次数多种填充指标;
-
主机节点:
-
主机节点的图标分成普通主机和云主机,云主机显示为云服务厂商的 Logo;
-
主机节点边缘颜色根据填充的字段数值及自定义区间显示对应区段的颜色;
-
主机节点之间通过连线表示网络流量,连线为双向曲线,显示源主机到目标主机的incoming / outgoing方向的流量;
-
主机节点大小的显示根据当前节点的入向流量大小,确定节点的尺寸大小;
-
主机节点粗细的显示根据获取节点的出入向流量数据大小,确定连线的粗细。
-
-
自定义区间:您可以开启自定义区间为选择的填充指标自定义图例颜色区间范围。图例的颜色将依据图例的最大值和最小值等分为 5 个区间,每个区间将自动对应五个不同的颜色,不在数据区间范围内的连线和节点置灰显示;
-
鼠标悬停:悬停鼠标至主机对象节点,可查看发送字节数、接收字节数、TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数以及 TCP 关闭次数。
注意:若目标主机不在当前工作空间但是目标域名存在且目标域名的端口小于 10000,则目标域名会在拓扑图中显示。
主机网络列表¶
在基础设施 > 网络,选择主机,支持切换至主机网络列表查看源主机 IP/端口到目标 IP/端口之间的网络流量和数据连接情况,包括 TCP 重传次数、TCP 连接数、TCP 关闭次数、TCP 延时、发送字节数、接收字节数等。
注意:网络列表模式和详情页中的数据由于网络预聚合的时间单位为分钟,可能有细微数据差异,出现差异时请以详情页内容为准。
主机网络详情¶
主机网络支持查看主机之间的网络流量。支持基于 IP/端口查看源主机到目标之间的网络流量和数据连接情况,通过可视化的方式进行实时展示,帮助企业实时了解业务系统的网络运行状态,快速分析、追踪和定位问题故障,预防或避免因网络性能下降或中断而导致的业务问题。

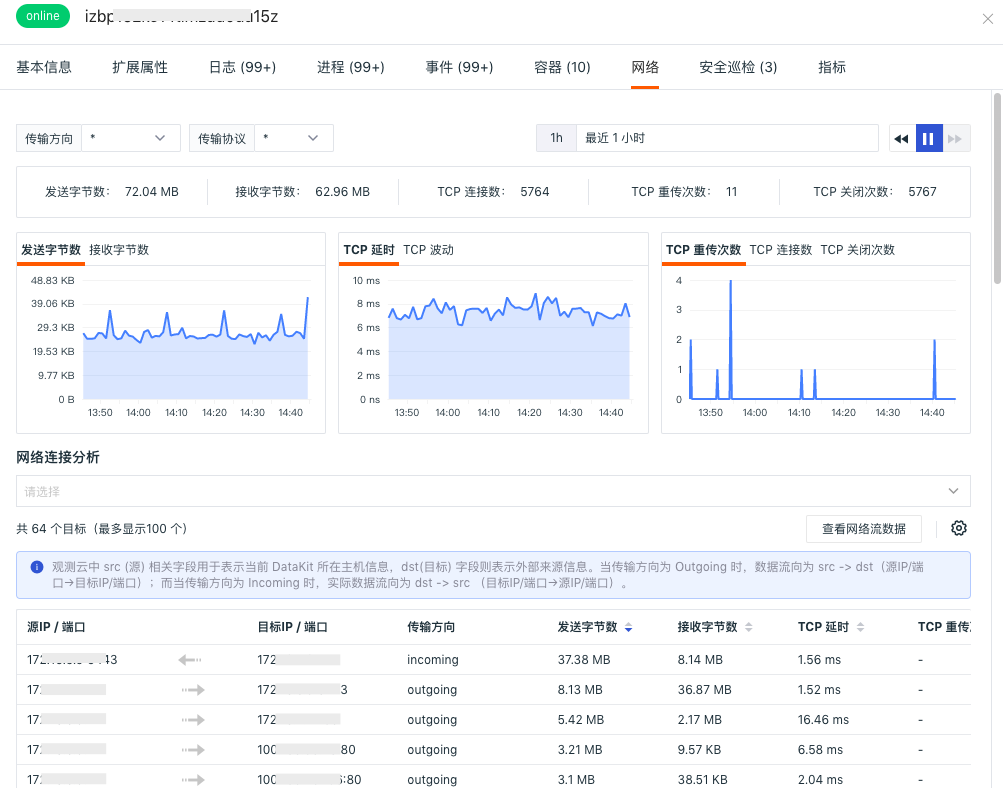

主机网络数据采集成功后会上报到观测云控制台,在基础设施 > 网络 > 主机,点击查看网络详情,您可以查看到工作空间内全部网络性能监测数据信息。
Attention
-
目前仅支持 Linux 系统,且除 CentOS 7.6+ 和 Ubuntu 16.04 以外,其他发行版本需要 Linux 内核版本高于 4.0.0;
-
主机网络流量数据默认保存最近48小时,免费版默认保存最近24小时;
-
在主机详情页点击进入网络,时间控件 默认获取最近 15 分钟的数据且不支持自动刷新,需手动点击刷新获取新的数据;
-
目前支持基于 TCP、UDP 协议的网络性能监测。配合 incoming 和 outgoing ,分成 6 种组合选择:
- incoming + 不区分协议
- incoming + tcp 协议
- incoming + udp 协议
- outgoing + 不区分协议
- outgoing + tcp 协议
- outgoing + udp 协议
参数说明¶
参数 | 说明 | 统计方式 |
---|---|---|
IP/端口 | 目标基于 IP+ 端口做聚合,最多返回 100 条数据 | 按 IP/端口分组统计 |
发送字节数 | 源主机发送给目标字节数 | 所有记录发送字节数求和 |
接受字节数 | 源主机接收目标的字节数 | 所有记录接收字节数求和 |
TCP 延时 | 源主机到目标的 TCP 延时 | 平均值 |
TCP 波动 | 源主机到目标的 TCP 延时波动 | 平均值 |
TCP 连接数 | 源主机到目标的 TCP 连接数 | 总和 |
TCP 重传次数 | 源主机到目标的 TCP 重传次数 | 总和 |
TCP 关闭次数 | 源主机到目标的 TCP 关闭次数 | 总和 |
网络连接分析¶
观测云支持查看网络连接数据,包括源 IP/端口、目标 IP/端口、发送字节数、接收字节数、TCP 延时、TCP 重传次数等。
同时,您还可以通过设置按钮自定义显示字段,或针对连接数据添加筛选条件,筛选所有字符串类型的 keyword 字段。如若您需要查看更详细网络连接数据,点击该数据即可查看其对应的网络流数据。
注意:自定义显示字段变更需要基于用户层级,非全局保存。
网络流数据¶
观测云支持查看网络流数据,每30s自动刷新一次,默认展示最近 2 天数据,包括时间、源 IP/端口、目标 IP/端口、源主机、传输方向、协议等。
同时,您还可以通过设置按钮自定义显示字段,或针对网络流数据添加筛选条件,筛选所有字符串类型的 keyword 字段。如若您需要查看关联的网络流数据,点击该数据即可查看对应主机、传输方向、协议等相关字段对应的其他网络流数据。
Pods 网络¶
Pods 拓扑图¶
在基础设施 > 网络,选择 Pods 即可查看 Pods 网络分布情况。在 Pods 网络 Map,您能够可视化查询当前工作空间 Pods 与 Pods 之间的网络流量,快速分析不同 Pods 之间的 TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数、TCP 关闭次数、发送字节数、接收字节数、每秒请求数、错误率以及平均响应时间。
-
时间控件:默认获取最近 15 分钟的数据且不支持自动刷新,需手动点击刷新获取新的数据;
-
搜索和筛选:您可以快速基于关键词模糊匹配搜索 Pods 名称;或基于筛选标签显示 Pods 及其关联关系;
-
填充:您可以通过填充自定义填充主机节点,填充值的大小及自定义区间将决定填充的主机节点颜色。支持选择 TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数、TCP 关闭次数、发送字节数、接收字节数、每秒请求数、错误率以及平均响应时间等七层网络填充指标。
-
Pods 节点:
-
Pods 节点边缘颜色根据填充的字段数值及自定义区间显示对应区段的颜色;
-
Pods 节点之间通过连线表示网络流量,连线为双向曲线,显示源 Pods 到目标 Pods 的incoming / outgoing方向的流量;
-
Pods 节点大小的显示根据当前节点的入向流量大小,确定节点的尺寸大小;
-
Pods 节点粗细的显示根据获取节点的出入向流量数据大小,确定连线的粗细。
-
-
自定义区间:您可以开启自定义区间为选择的填充指标自定义图例颜色区间范围。图例的颜色将依据图例的最大值和最小值等分为 5 个区间,每个区间将自动对应五个不同的颜色,不在数据区间范围内的连线和节点置灰显示;
-
鼠标悬停:悬停鼠标至 Pods 节点,可查看发送字节数、接收字节数、TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数、TCP 关闭次数、发送字节数、接收字节数、每秒请求数、错误率以及平均响应时间。
Pods 网络列表¶
在基础设施 > 网络,选择 Pods ,支持切换至 Pods 网络列表查看源 Pods IP/端口到目标 IP/端口之间的网络流量、数据连接情况和状态码,包括 TCP 延时、发送字节数、接收字节数、请求数、3xx 状态码、4xx状态码等。
注意:网络列表模式和详情页中的数据由于网络预聚合的时间单位为分钟,可能有细微数据差异,出现差异时请以详情页内容为准。
Pods 网络详情¶
Pods 网络支持查看 Pods 之间的网络流量。支持基于 IP/端口查看源 IP 到目标 IP 之间的网络流量和数据连接情况,通过可视化的方式进行实时展示,帮助企业实时了解业务系统的网络运行状态,快速分析、追踪和定位问题故障,预防或避免因网络性能下降或中断而导致的业务问题。
Pods 网络数据采集成功后会上报到观测云控制台,在网络 > Pods ,点击查看网路详情,您可以查看到工作空间内全部 Pods 网络性能监测数据信息。
Attention
- 目前仅支持 Linux 系统,且除 CentOS 7.6+ 和 Ubuntu 16.04 以外,其他发行版本需要 Linux 内核版本高于 4.0.0;
- Pods 网络流量数据默认保存最近48小时,免费版默认保存最近 24 小时;
- 在 Pods 详情页点击进入网络,时间控件默认获取最近 15 分钟的数据且不支持自动刷新,需手动点击刷新获取新的数据;
TCP、UDP 协议¶
Pods 网络支持基于 TCP、UDP 协议的网络性能监测。配合 incoming 和 outgoing ,分成 6 种组合选择:
- incoming + 不区分协议
- incoming + tcp 协议
- incoming + udp 协议
- outgoing + 不区分协议
- outgoing + tcp 协议
- outgoing + udp 协议
参数说明¶
参数 | 说明 | 统计方式 |
---|---|---|
IP/端口 | 目标基于 IP+ 端口做聚合,最多返回 100 条数据 | 按 IP/端口分组统计 |
发送字节数 | 源主机发送给目标字节数 | 所有记录发送字节数求和 |
接受字节数 | 源主机接收目标的字节数 | 所有记录接收字节数求和 |
TCP 延时 | 源主机到目标的 TCP 延时 | 平均值 |
TCP 波动 | 源主机到目标的 TCP 延时波动 | 平均值 |
TCP 连接数 | 源主机到目标的 TCP 连接数 | 总和 |
TCP 重传次数 | 源主机到目标的 TCP 重传次数 | 总和 |
TCP 关闭次数 | 源主机到目标的 TCP 关闭次数 | 总和 |
网络连接分析¶
观测云支持查看 Pods 网络连接数据,包括源IP/端口、目标IP/端口、发送字节数、接收字节数、TCP 延时、TCP 重传次数等。
同时,您还可以通过设置按钮自定义显示字段,或针对连接数据添加筛选条件,筛选所有字符串类型的关键字。若您需要查看更详细网络连接数据,点击该数据或查看网络流数据即可查看其对应的网络流数据。
HTTP 协议¶
Pods 网络支持基于 HTTP 协议的七层网络性能监测。
参数说明¶
参数 | 说明 | 统计方式 |
---|---|---|
请求数 | 时间范围内,当前 Pods 的总请求数 | 总和 |
平均每秒请求数 | 时间范围内,当前 “Pods 总请求数 / 请求的总耗时” | 平均值 |
平均响应时间 | 时间范围内,当前 Pods 响应时间 | 平均值 |
错误数 | 时间范围内,当前 Pods 的请求错误数,即 status_code 字段值为 4xx,5xx 的总和 | 总和 |
错误率 | 时间范围内,当前 Pods 的 “请求错误数 / 总请求数” 的值 | 百分比 |
网络连接分析¶
观测云支持查看 Pods 网络请求数、错误数、错误率可视化图表趋势,支持查看 Pods 网络连接分析,包括源IP/端口、目标IP/端口、状态码、请求方式、响应时间等。
同时,您还可以通过设置按钮自定义显示字段,或针对连接数据添加筛选条件,筛选所有字符串类型的关键字。若您需要查看更详细网络连接数据,点击该数据或查看网络流数据即可查看其对应的网络流数据。
查看网络流数据¶
观测云支持查看网络流数据,每 30s 自动刷新一次,默认展示最近 1 天数据,包括时间、源IP/端口、目标IP/端口、状态码、请求方式、响应时间等。
同时,您还可以通过设置按钮自定义显示字段,或针对网络流数据添加筛选条件,筛选所有字符串类型的关键字。
Deployments 网络¶
Deployments 拓扑图¶
在基础设施 > 网络,选择 Deployment 即可查看 Deployments 网络分布情况。在 Deployments 网络 Map,您能够可视化查询当前工作空间 Deployments 之间的网络流量,快速分析不同 Deployments 之间的 TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数、TCP 关闭次数、发送字节数、接收字节数、每秒请求数、错误率以及平均响应时间。
-
时间控件:默认获取最近 15 分钟的数据且不支持自动刷新,需手动点击刷新获取新的数据;
-
搜索和筛选:您可以快速基于关键词模糊匹配搜索 Deployments 名称;或基于筛选标签显示 Deployments 及其关联关系;
-
填充:您可以通过填充自定义填充主机节点,填充值的大小及自定义区间将决定填充的主机节点颜色。支持选择 TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数、TCP 关闭次数、发送字节数、接收字节数、每秒请求数、错误率以及平均响应时间等七层网络填充指标;
-
Deployments 节点:
-
Deployments 节点边缘颜色根据填充的字段数值及自定义区间显示对应区段的颜色;
-
Deployments 节点之间通过连线表示网络流量,连线为双向曲线,显示源 Deployments 到目标 Deployments 的incoming / outgoing方向的流量;
-
Deployments 节点大小的显示根据当前节点的入向流量大小,确定节点的尺寸大小;
-
Deployments 节点粗细的显示根据获取节点的出入向流量数据大小,确定连线的粗细。
-
-
自定义区间:您可以开启自定义区间为选择的填充指标自定义图例颜色区间范围。图例的颜色将依据图例的最大值和最小值等分为 5 个区间,每个区间将自动对应五个不同的颜色,不在数据区间范围内的连线和节点置灰显示;
-
鼠标悬停:悬停鼠标至 Deployments 节点,可查看发送字节数、接收字节数、TCP 延迟、TCP 波动、TCP 重传次数、TCP 建连次数、TCP 关闭次数、发送字节数、接收字节数、每秒请求数、错误率以及平均响应时间。
Deployments 网络列表¶
在基础设施 > 网络,选择Deployment,支持切换至 Deployments 网络列表查看源 Deployments IP/端口到目标 IP/端口之间的网络流量、数据连接情况和状态码,包括 TCP 延时、发送字节数、接收字节数、请求数、3xx 状态码、4xx状态码等。
Attention
网络列表模式和详情页中的数据由于网络预聚合的时间单位为分钟,可能有细微数据差异,出现差异时请以详情页内容为准。
Deployments 网络详情¶
Deployments 网络支持查看 Deployments 之间的网络流量。支持基于 IP/端口查看源 IP 到目标 IP 之间的网络流量和数据连接情况,通过可视化的方式进行实时展示,帮助企业实时了解业务系统的网络运行状态,快速分析、追踪和定位问题故障,预防或避免因网络性能下降或中断而导致的业务问题。
Deployments 网络数据采集成功后会上报到观测云控制台,您可以在网络 > Deployment,点击查看网络详情,查看当前 Deployments 的网络性能监测数据信息。
Attention
- 目前仅支持 Linux 系统,且除 CentOS 7.6+ 和 Ubuntu 16.04 以外,其他发行版本需要 Linux 内核版本高于 4.0.0;
- Deployments 网络流量数据默认保存最近48小时,免费版默认保存最近 24 小时;
- 在 Deployments 详情页点击进入网络,时间控件默认获取最近 15 分钟的数据且不支持自动刷新,需手动点击刷新获取新的数据。
TCP、UDP 协议¶
Deployments 网络支持基于 TCP、UDP 协议的网络性能监测。配合 incoming 和 outgoing ,分成 6 种组合选择:
- incoming + 不区分协议
- incoming + tcp 协议
- incoming + udp 协议
- outgoing + 不区分协议
- outgoing + tcp 协议
- outgoing + udp 协议
参数说明¶
参数 | 说明 | 统计方式 |
---|---|---|
IP/端口 | 目标基于 IP+ 端口做聚合,最多返回 100 条数据 | 按 IP/端口分组统计 |
发送字节数 | 源主机发送给目标字节数 | 所有记录发送字节数求和 |
接受字节数 | 源主机接收目标的字节数 | 所有记录接收字节数求和 |
TCP 延时 | 源主机到目标的 TCP 延时 | 平均值 |
TCP 波动 | 源主机到目标的 TCP 延时波动 | 平均值 |
TCP 连接数 | 源主机到目标的 TCP 连接数 | 总和 |
TCP 重传次数 | 源主机到目标的 TCP 重传次数 | 总和 |
TCP 关闭次数 | 源主机到目标的 TCP 关闭次数 | 总和 |
网络连接分析¶
观测云支持查看 Deployments 网络连接数据,包括源IP/端口、目标IP/端口、发送字节数、接收字节数、TCP 延时、TCP 重传次数等。
同时,您还可以通过设置按钮自定义显示字段,或针对连接数据添加筛选条件,筛选所有字符串类型的关键字。若您需要查看更详细网络连接数据,点击该数据或查看网络流数据即可查看其对应的网络流数据。
HTTP 协议¶
Pods 网络支持基于 HTTP 协议的七层网络性能监测。
参数说明¶
参数 | 说明 | 统计方式 |
---|---|---|
请求数 | 时间范围内,当前 Pods 的总请求数 | 总和 |
平均每秒请求数 | 时间范围内,当前 “Pods 总请求数 / 请求的总耗时” | 平均值 |
平均响应时间 | 时间范围内,当前 Pods 响应时间 | 平均值 |
错误数 | 时间范围内,当前 Pods 的请求错误数,即 status_code 字段值为 4xx,5xx 的总和 | 总和 |
错误率 | 时间范围内,当前 Pods 的 “请求错误数 / 总请求数” 的值 | 百分比 |
网络连接分析¶
观测云支持查看 Pods 网络请求数、错误数、错误率可视化图表趋势,支持查看 Pods 网络连接分析,包括源IP/端口、目标IP/端口、状态码、请求方式、响应时间等。
同时,您还可以通过设置按钮自定义显示字段,或针对连接数据添加筛选条件,筛选所有字符串类型的关键字。若您需要查看更详细网络连接数据,点击该数据或查看网络流数据即可查看其对应的网络流数据。
查看网络流数据¶
观测云支持查看网络流数据,每 30s 自动刷新一次,默认展示最近 1 天数据,包括时间、源IP/端口、目标IP/端口、状态码、请求方式、响应时间等。
同时,您还可以通过设置按钮自定义显示字段,或针对网络流数据添加筛选条件,筛选所有字符串类型的关键字。
Services 网络¶
在 K8S 环境下,您可以使用 Services 网络拓扑图查看 K8S 环境中各 Services 之间的请求关系,根据拓扑图颜色判断其状况。当发现某个 Services 存在连接问题时,您可以点击查看该 Services 对应的日志来定位其问题。
Attention
仅支持在 K8S 环境下查看 Services 网络数据,操作系统为 Linux,且版本高于 4.0,数据 保存时间为 48 小时。
Services 拓扑图¶

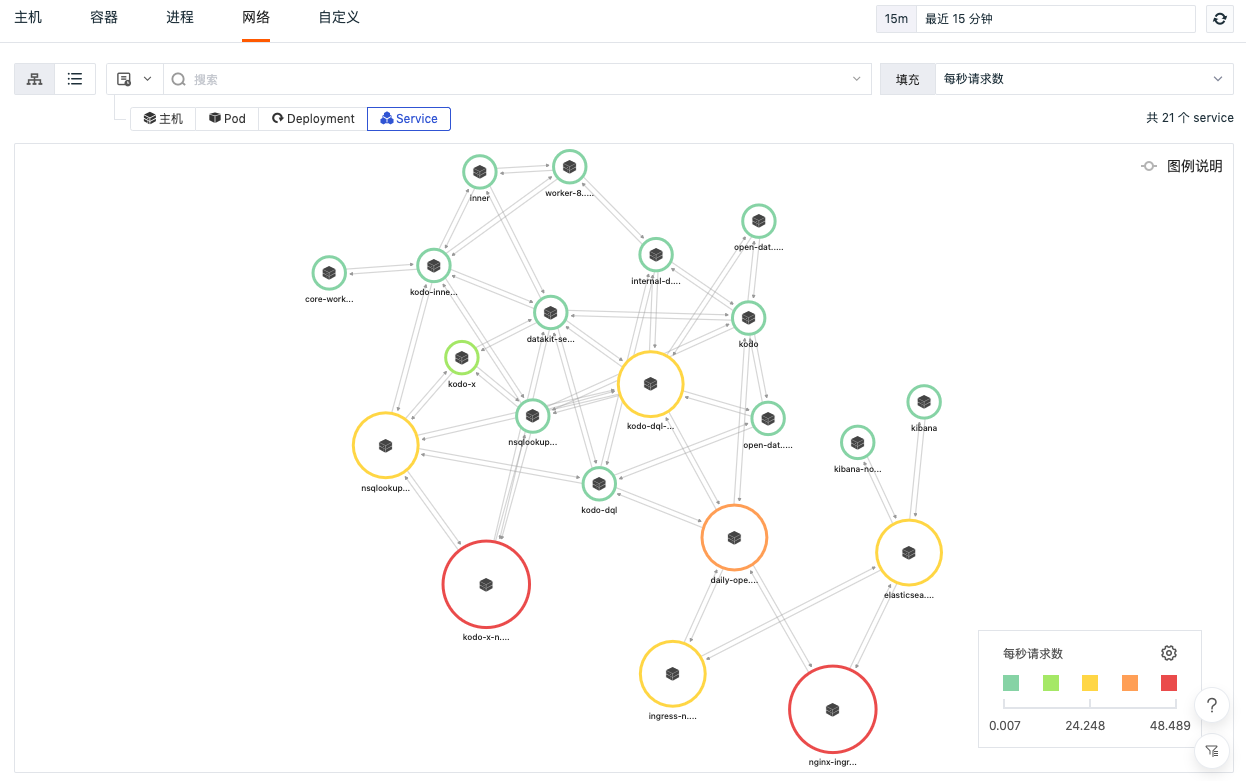

观测云支持基于七层网络数据,通过拓扑的方式显示各 Services 之间的流量、请求、响应时间、错误率等信息。在基础设施 > 网络,选择「Service」即可查看 Services 网络分布情况,包括 Services 之间的每秒请求数、错误率、平均响应时间。
- 时间控件:默认获取最近 15 分钟的数据且不支持自动刷新,需手动点击刷新获取新的数据;
- 搜索和筛选:您可以快速基于关键词模糊匹配搜索 Services 名称;或基于筛选标签显示 Services 及其关联关系;
- 填充:您可以通过填充自定义填充 Services 节点,填充值的大小及自定义区间将决定填充的 Services 节点颜色。支持选择每秒请求数、错误率、平均响应时间作为填充指标;
- Services 节点:每个节点表示一个 Services ,默认以每秒请求数填充,请求数越大,节点越大,Services 与 Services 之间的连线越粗;
- 自定义区间:您可以开启自定义区间为选择的填充指标自定义图例颜色区间范围。图例的颜色将依据图例的最大值和最小值等分为 5 个区间,每个区间将自动对应五个不同的颜色,不在数据区间范围内的连线和节点置灰显示;
- 鼠标悬停:悬停鼠标至 Services 网络节点,可查看每秒请求数、错误率、平均响应时间。
Services 网络列表¶

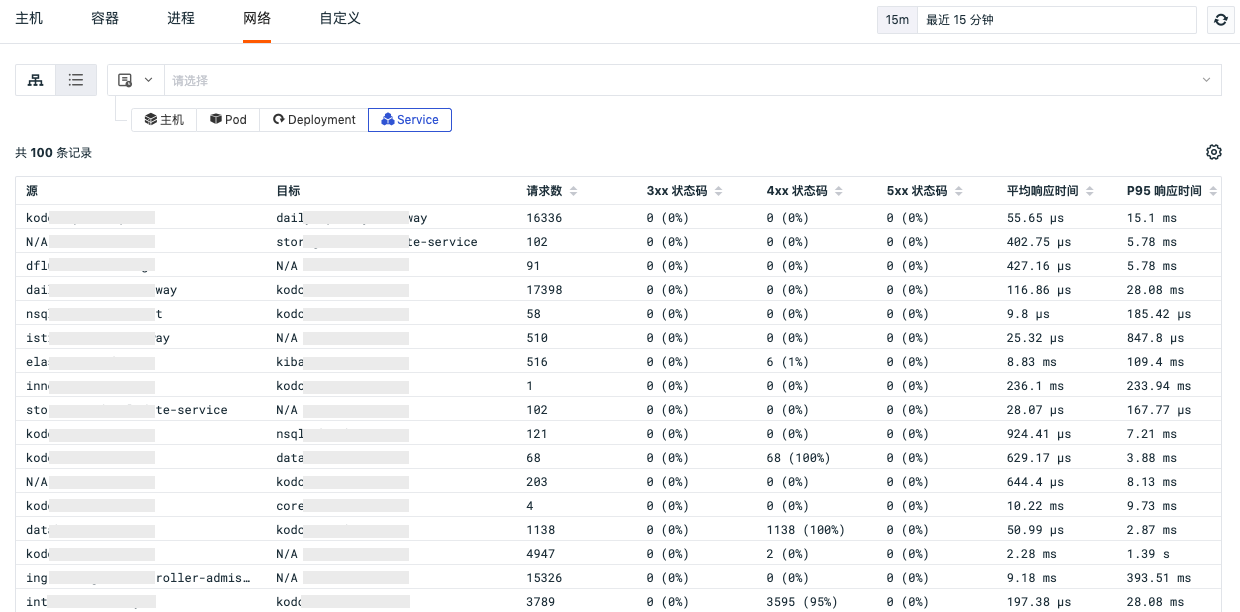

在基础设施 > 网络,选择「Service」,支持切换至 Services 网络列表查看源Services IP/端口到目标 IP/端口之间的网络流量、数据连接情况和状态码,包括请求数、3xx 状态码、4xx状态码、5x x 状态码、平均响应时间、P95 响应时间等。
Attention
网络列表模式和详情页中的数据由于网络预聚合的时间单位为分钟,可能有细微数据差异,出现差异时请以详情页内容为准。
Services 网络详情¶
在网络 > Service,点击查看 Services 网络详情,支持查看基于 IP/端口查看源 IP 到目标 IP 之间的状态码、请求方式、响应时间等。
点击查看网络流数据即可查看其对应的网络流数据。
Services 详情¶
在网络 > Service,点击查看 Services 详情,即可查看 Services 所属的主机、IP 地址、扩展属性等信息。
关联分析¶
您可以点击主机/Pod/Deployment/Services 图标进行关联查询,支持查看上下游、网络详情、 主机/Pod/Deployment/Services 详情、关联日志、关联链路以及关联事件。
查看上下游¶
在基础设施网络,点击主机/Pod/Deployment/Services 图标,点击查看上下游,即可查看当前节点的上下游节点关联。
点击左上角返回总览可返回到原网络 Map,在搜索框进行搜索或筛选可过滤关联的上下游节点,根据搜索或筛选的结果显示匹配的关联上下游节点。
