总览¶
在总览页面，系统结合时序分布趋势图和网络路径数据列表，展示主机、Pod、Deployment、Service 四种基础设施类型的客户端与服务端之间的网络流量及数据连接详情。
-
时序图：在不同时间段内的网络指标趋势变化图表，支持切换查看发送/接收字节数、TCP 延时/波动、TCP 重传次数/连接数/关闭次数
-
网络路径列表：涵盖客户端、服务端、发送字节数、接收字节数、TCP 延时、TCP 重传次数等信息
页面概览¶
快捷筛选¶
在总览页左侧，可依据以下维度快速筛选数据：
1. 基础维度
- 传输协议：TCP / UDP
- 传输方向：incoming / outgoing
- 主机：源或目标主机名称
- PID：进程 ID
- 进程：进程名称
2. 客户端维度
- IP：客户端 IP 地址
- 端口：客户端端口
- IP 类型：IPv4 / IPv6
- Pod 名称：Kubernetes Pod 标识
- 命名空间：Kubernetes Namespace
- Deployment 名称：Deployment 标识
- Service 名称：Service 标识
3. 服务端维度
- IP：服务端 IP 地址
- 端口：服务端端口
- 域名：服务端域名
- IP 类型：IPv4 / IPv6
- Pod 名称：Kubernetes Pod 标识
- 命名空间：Kubernetes Namespace
- Deployment 名称：Deployment 标识
- Service 名称：Service 标识
传输方向与传输协议的组合¶
目前支持基于 TCP、UDP 协议的网络性能监测。配合 incoming 和 outgoing，分成 6 种组合选择：
- incoming + 不区分协议
- incoming + TCP 协议
- incoming + UDP 协议
- outgoing + 不区分协议
- outgoing + TCP 协议
- outgoing + UDP 协议
详情页¶
点击列表某条网络数据，进入详情页。

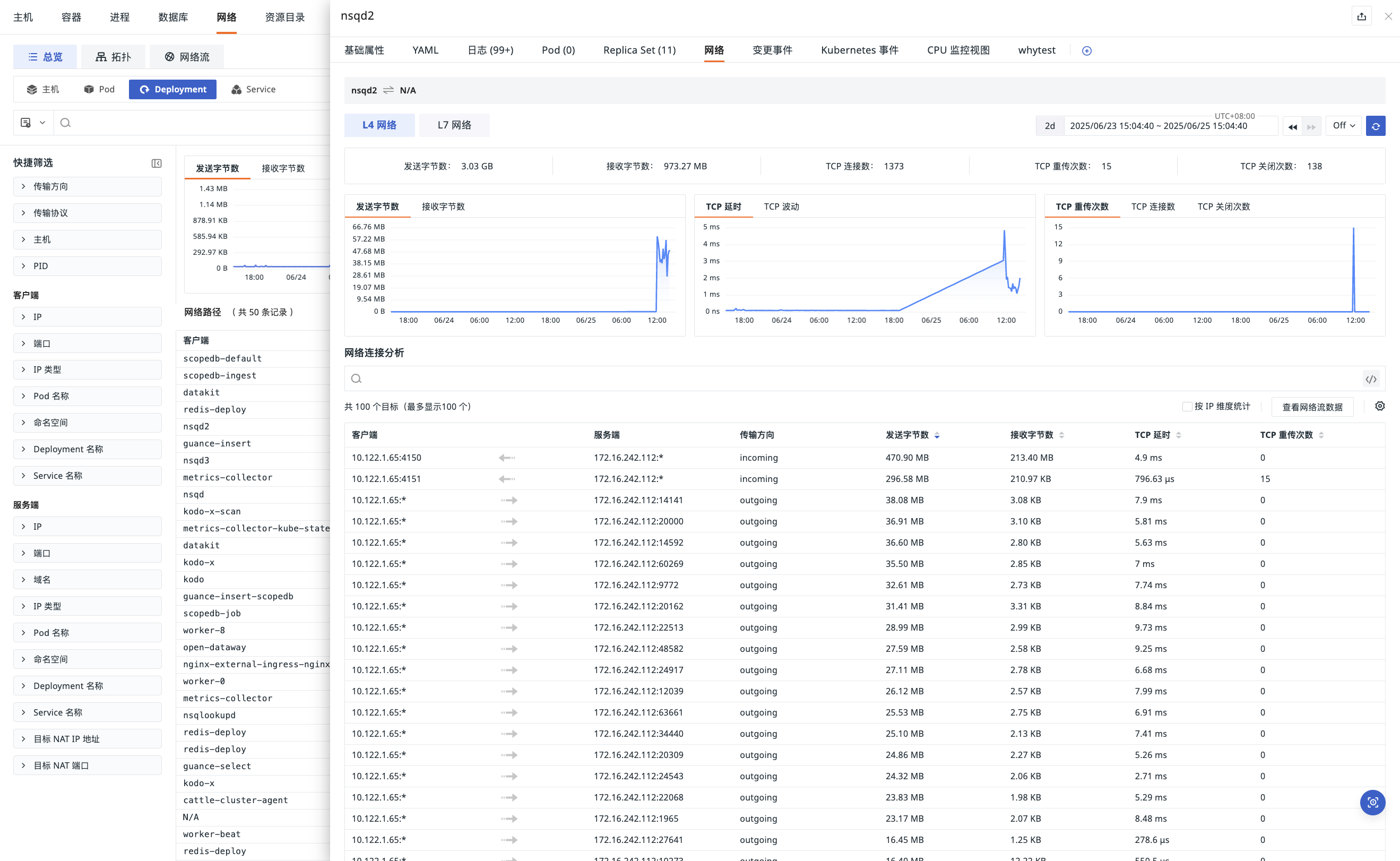

网络分析¶
点击详情页下网络分析标签，查看客户端与服务端之间的网络性能指标趋势及连接详情。
指标概览¶
展示当前时间范围内的关键网络指标统计：
- 发送字节数
- 接收字节数
- TCP 连接数
- TCP 重传次数
- TCP 关闭次数
趋势图¶
提供多维度时序趋势图，支持切换查看：
- 发送/接收字节数：网络流量变化趋势
- TCP 延时/TCP 波动：网络延迟及波动情况
- TCP 重传次数/TCP 连接数/TCP 关闭次数：连接质量指标
网络连接分析¶
下方列表展示具体的网络连接数据：
- 搜索：支持关键词搜索过滤
- 按 IP 维度统计：勾选后按 IP 地址聚合统计，提升查询效率并避免数据量过大
- 显示设置：点击“设置”按钮，灵活配置列表中显示的字段
列表展示客户端、服务端、发送字节数、接收字节数、TCP 延时、TCP 重传次数等关键连接指标。
网络流¶
在详情页点击网络流标签，查看选定主机之间详细的网络连接数据包。
页面顶部显示当前选中的 host 与 server_name 关联关系。
工具栏操作¶
- 时间控件：支持选择相对时间（如最近 1 天）或绝对时间范围
- 搜索：自动带入当前详情页的筛选条件；支持 DQL 语法查询，可输入
host:或server_name:等条件精确过滤 - 跳转至网络流：点击右上角按钮，进入独立的网络流页面
- 显示项：点击右侧按钮，自定义展示或隐藏列表字段
数据列表¶
展示时间、客户端、服务端、传输方向、PID、主机、网络类型、服务、发送字节数、接收字节数、TCP 重传次数、TCP 连接数等网络流指标。
网络路径¶
在详情页点击网络路径 tab，查看从源端（客户端）到目的端（服务端）之间的逐跳网络路径及探测质量。
指标概览¶
展示当前时间范围内的关键路径探测指标：
| 指标 | 说明 |
|---|---|
| 路径状态 | 探测整体完成状态目标可达 表示逐跳探测已到达目的端部分路径 表示仅获得部分中间节点，未确认到达目的端失败 表示探测执行异常 |
| 端到端延迟 | 探测源到目的端的平均往返延迟（RTT），同时展示最小 / 最大延迟范围。该值由独立端到端探测计算，反映整体链路质量 |
| 端到端无响应比例 | 端到端探测中未收到目的端响应的比例。括号内展示实际发送 / 收到响应的探测样本数（如 10 / 10）。该比例仅表示端到端探测结果，不等于某一中间路由器的真实丢包率 |
| 路径跳数 | 当前路径经过的中间节点数量（TTL 跳数）。若存在多次探测，展示平均 / 最小 / 最大跳数 |
| 探测次数 | 本次记录执行的 Traceroute 探测轮数（如 共 3 轮探测）。每一轮探测均从 TTL 1 开始独立执行，用于观察路径稳定性 |
关于延迟与无响应
页面展示两种延迟概念：
- 端到端延迟：指标卡片中的延迟，反映探测源到目的端的整体往返时间。
- 单跳 RTT：拓扑图中每个节点的 RTT，反映探测源到该中间节点的往返时间，不是相邻两跳之间的链路延迟。
路径拓扑图¶
默认展示最新一次探测的逐跳路径拓扑。点击右上角可切换为路径变化视图，查看多次探测的路径对比。
1. 拓扑图元素说明：
- 源节点：发起探测的源端，展示源进程、服务、IP 地址及端口等信息；
-
中间节点（TTL 1、TTL 2 ...）：数据包经过的中间网络节点。每个节点展示：
- 节点名称：优先展示反向 DNS 域名，缺失时展示 IP 地址，再缺失时展示
TTL n占位 - 可达状态：节点是否响应本次探测
- RTT：探测源到该节点的往返延迟（单位毫秒）
- 归属信息：若为公网 IP，可能展示 ASN 组织名称及云厂商归属
- 节点名称：优先展示反向 DNS 域名，缺失时展示 IP 地址，再缺失时展示
-
节点连线：表示探测路径的先后关系。连线本身不承载链路级延迟或丢包率数据。
2. 路径变化视图：
当存在多次探测时，切换至路径变化视图可纵向对比每一轮探测的结果。系统按 TTL + IP 地址 对齐不同轮次的节点，帮助您观察路由是否发生切换（如 ECMP 多路径场景）。
历史探测¶
在拓扑图下方，以连续色带展示该路径在选定时间范围内的所有探测结果分布。
| 颜色 | 状态 | 说明 |
|---|---|---|
| 绿色 | 目标可达 | 探测成功到达目的端 |
| 橙色 | 部分路径 | 仅获得部分中间节点 |
| 红色 | 探测失败 | 探测执行异常 |
| 灰色 | 状态未知 | 无数据或未探测 |
点击任意色块，上方指标卡片、拓扑图及结果栏将同步刷新为该时间点的探测数据。切换顶部时间控件，历史探测区域将重新渲染。最多展示 100 条历史记录。
节点详情¶
点击拓扑图中的源节点或任意中间节点，下方展开该节点的详细信息：
| 字段 | 说明 |
|---|---|
| IP 地址 | 节点对应的 IP 地址 |
| 端口 | 源端或目的端端口 |
| 主机 | 发现该路径的源主机名称 |
| 源进程 | 产生该网络流量的进程名称（动态发现场景） |
| 服务 | 产生该网络流量的服务名称（动态发现场景） |
| 探测响应 | 该节点在本次探测中的响应状态，如 收到响应 或 未响应 |
注意
- 若某 TTL 节点显示
未响应，仅表示该节点对本次探测未返回 响应，可能由于 中间网络设备 限速、防火墙策略或匿名路由导致，不能直接判定该设备宕机或链路中断； - 拓扑图中不展示相邻节点之间的“链路延迟”或“链路丢包率”。路径质量请以顶部端到端延迟和端到端无响应比例为准；
- 部分字段（如 网络运营商、云厂商、域名解析、源进程/服务）依赖 采集器 版本或 平台数据补充 能力，若缺失属于正常情况，不代表数据异常。
关联查看¶
可查看与当前网络数据关联的主机、Pod 或其他关联视图。
