extract + TextMapAdapter를 사용하여 사용자 정의 traceId 구현¶
작성자: 刘锐
개요¶
특정 시나리오에서는 코드로 사용자 정의 traceId를 구현해야 합니다.
구현 방식: tracer.extract를 사용하여 SpanContext를 생성하고, 생성된 SpanContext를 상위 노드 정보로 사용한 후 asChildOf(SpanContext)를 통해 현재 span을 생성합니다.
TraceId 매개변수 정의 방식¶
tracer.extract로 SpanContext를 생성할 때 내부적으로 ContextInterpreter가 이를 해석하여 해당 traceId와 spanId를 가져옵니다. ContextInterpreter의 일부 구현 코드는 아래에서 설명합니다.
전파자¶
ddtrace는 여러 전파 프로토콜을 지원하며, 각 전파 프로토콜의 traceId 매개변수 이름이 다릅니다.
Java의 경우 ddtrace는 두 가지 전파 프로토콜을 지원합니다:
- Datadog: 기본 전파 프로토콜
- B3: B3 전파는 헤더
b3및x-b3-로 시작하는 헤더의 사양입니다. 이러한 헤더는 서비스 경계를 넘는 추적 컨텍스트 전파에 사용됩니다. B3에는 두 가지 방식이 있습니다.- B3SINGLE (B3_SINGLE_HEADER): 헤더 key가
b3인 방식 - B3 (B3MULTI): 헤더 key가
x-b3-인 방식
- B3SINGLE (B3_SINGLE_HEADER): 헤더 key가
Datadog 전파자를 사용하여 사용자 정의 traceId 구현¶
Datadog 전파자 활성화¶
메커니즘 소스 코드 소개¶
ddtrace는 기본적으로 Datadog를 기본 전파 프로토콜로 사용하며, 인터셉터는 DatadogContextInterpreter입니다. 일부 코드는 다음과 같습니다:
public boolean accept(String key, String value) {
case 'x':
if ("x-datadog-trace-id".equalsIgnoreCase(key)) {
classification = 0;
} else if ("x-datadog-parent-id".equalsIgnoreCase(key)) {
classification = 1;
} else if ("x-datadog-sampling-priority".equalsIgnoreCase(key)) {
classification = 3;
} else if ("x-datadog-origin".equalsIgnoreCase(key)) {
classification = 2;
....
switch(classification) {
case 0:
this.traceId = DDId.from(firstValue);
break;
case 1:
this.spanId = DDId.from(firstValue);
break;
case 2:
this.origin = firstValue;
break;
case 3:
this.samplingPriority = Integer.parseInt(firstValue);
break;
....
}
코드 구현¶
/***
* 사용자 정의 traceId 관련 정보를 설정하여 사용자 정의 분산 추적 구현
* @param traceId
* @param parentId
* @param treeLength
* @return
*/
@GetMapping("/customTrace")
@ResponseBody
public String customTrace(String traceId, String parentId, Integer treeLength) {
Tracer tracer = GlobalTracer.get();
traceId = StringUtils.isEmpty(traceId) ? IdGenerationStrategy.RANDOM.generate().toString() : traceId;
parentId = StringUtils.isEmpty(parentId) ? DDId.ZERO.toString() : parentId;
treeLength = treeLength == null ? 3 : treeLength;
for (int i = 0; i < treeLength; i++) {
Map<String, String> data = new HashMap<>();
data.put("x-datadog-trace-id", traceId);
data.put("x-datadog-parent-id", parentId);
SpanContext extractedContext = tracer.extract(Format.Builtin.HTTP_HEADERS, new TextMapAdapter(data));
Span serverSpan = tracer.buildSpan("opt" + i)
.withTag("service_name", "someService" + i)
.asChildOf(extractedContext)
.start();
tracer.activateSpan(serverSpan).close();
serverSpan.finish();
parentId = serverSpan.context().toSpanId();
}
return "build success!";
}
B3 전파자를 사용하여 사용자 정의 traceId 구현¶
B3에는 Single Header 및 Multiple Header의 두 가지 인코딩 방식이 있습니다.
- Multiple Header 인코딩은 추적 컨텍스트에서 각 항목에 대해
X-B3-접두사 헤더를 사용합니다. - Single Header는 컨텍스트를
b3라는 단일 헤더로 구분합니다. 필드 추출 시 Single Header 변형이 Multiple Header 변형보다 우선합니다.

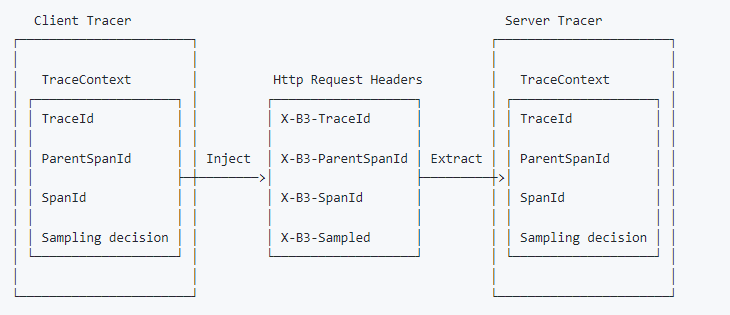

다음은 Multiple Header 인코딩을 사용한 예제 흐름입니다. 전파된 추적이 포함된 HTTP 요청을 가정합니다:
B3 전파자 활성화¶
메커니즘 소스 코드 소개¶
public boolean accept(String key, String value) {
...
char first = Character.toLowerCase(key.charAt(0));
switch (first) {
case 'f':
if (this.handledForwarding(key, value)) {
return true;
}
break;
case 'u':
if (this.handledUserAgent(key, value)) {
return true;
}
break;
case 'x':
if ((this.traceId == null || this.traceId == DDId.ZERO) && "X-B3-TraceId".equalsIgnoreCase(key)) {
classification = 0;
} else if ((this.spanId == null || this.spanId == DDId.ZERO) && "X-B3-SpanId".equalsIgnoreCase(key)) {
classification = 1;
} else if (this.samplingPriority == this.defaultSamplingPriority() && "X-B3-Sampled".equalsIgnoreCase(key)) {
classification = 3;
} else if (this.handledXForwarding(key, value)) {
return true;
}
}
...
String firstValue = HttpCodec.firstHeaderValue(value);
if (null != firstValue) {
switch (classification) {
case 0:
if (this.setTraceId(firstValue)) {
return true;
}
break;
case 1:
this.setSpanId(firstValue);
break;
case 2:
String mappedKey = (String)this.taggedHeaders.get(lowerCaseKey);
if (null != mappedKey) {
if (this.tags.isEmpty()) {
this.tags = new TreeMap();
}
this.tags.put(mappedKey, HttpCodec.decode(firstValue));
}
break;
case 3:
this.samplingPriority = this.convertSamplingPriority(firstValue);
break;
case 4:
if (this.extractB3(firstValue)) {
return true;
}
}
}
...
다음 메서드는 Single Header 방식을 처리하는 코드입니다:
private boolean extractB3(String firstValue) {
if (firstValue.length() == 1) {
this.samplingPriority = this.convertSamplingPriority(firstValue);
} else {
int firstIndex = firstValue.indexOf("-");
int secondIndex = firstValue.indexOf("-", firstIndex + 1);
String b3SpanId;
if (firstIndex != -1) {
b3SpanId = firstValue.substring(0, firstIndex);
if (this.setTraceId(b3SpanId)) {
return true;
}
}
if (secondIndex == -1) {
b3SpanId = firstValue.substring(firstIndex + 1);
this.setSpanId(b3SpanId);
} else {
b3SpanId = firstValue.substring(firstIndex + 1, secondIndex);
this.setSpanId(b3SpanId);
String b3SamplingId = firstValue.substring(secondIndex + 1);
this.samplingPriority = this.convertSamplingPriority(b3SamplingId);
}
}
return false;
}
Multiple Header 코드 구현¶
private static void b3TraceByMultiple(){
String traceId = DDId.from("6917954032704516265").toHexStringOrOriginal();
Tracer tracer = GlobalTracer.get();
String parentId = DDId.from("4025816492133344807").toHexStringOrOriginal();
for (int i = 0; i < 3; i++) {
Map<String, String> data = new HashMap<>();
data.put("X-B3-TraceId", traceId);
data.put("X-B3-SpanId", parentId);
SpanContext extractedContext = tracer.extract(Format.Builtin.HTTP_HEADERS, new TextMapAdapter(data));
Span serverSpan = tracer.buildSpan("opt"+i)
.withTag("service","someService"+i)
.asChildOf(extractedContext)
.start();
serverSpan.setTag("code","200");
tracer.activateSpan(serverSpan).close();
serverSpan.finish();
parentId = DDId.from(serverSpan.context().toSpanId()).toHexStringOrOriginal();
System.out.println( traceId+"\t"+serverSpan.context().toTraceId()+"\t"+parentId);
}
}
참고: Multiple Header는
X-B3-TraceId와X-B3-SpanId두 개의 헤더를 반드시 전달해야 합니다. 인터셉터 분석 결과 대소문자를 구분하지 않습니다.
6001828a33d570a9 6917954032704516265 58c4b35f113ee353
6001828a33d570a9 6917954032704516265 330359b7aaea9d6b
6001828a33d570a9 6917954032704516265 1ac0dcd332f9262f
Single Header 코드 구현¶
private static void b3TraceBySingle(){
String traceId = DDId.from("6917954032704516265").toHexStringOrOriginal();
Tracer tracer = GlobalTracer.get();
String parentId = DDId.from("4025816492133344807").toHexStringOrOriginal();
for (int i = 0; i < 3; i++) {
String b3 = traceId+ "-"+parentId+"-1";
Map<String, String> data = new HashMap<>();
data.put("b3",b3);
SpanContext extractedContext = tracer.extract(Format.Builtin.HTTP_HEADERS, new TextMapAdapter(data));
Span serverSpan = tracer.buildSpan("opt"+i)
.withTag("service","someService"+i)
.asChildOf(extractedContext)
.start();
serverSpan.setTag("code","200");
tracer.activateSpan(serverSpan).close();
serverSpan.finish();
parentId = DDId.from(serverSpan.context().toSpanId()).toHexStringOrOriginal();
System.out.println( traceId+"\t"+serverSpan.context().toTraceId()+"\t"+parentId);
System.out.println("b3="+b3);
}
}
6001828a33d570a9 6917954032704516265 308287d022272ed9
b3=6001828a33d570a9-37de92c518846627-1
6001828a33d570a9 6917954032704516265 5e6fbaad91daef5c
b3=6001828a33d570a9-308287d022272ed9-1
6001828a33d570a9 6917954032704516265 2cfbc225bddf5e6d
b3=6001828a33d570a9-5e6fbaad91daef5c-1
참고: Single Header는 헤더에
b3만 전달하면 되며, 형식은traceId-parentId-Sampled입니다.
여러 전파자 활성화¶
두 가지 방식 중 하나를 선택하면 됩니다:
- System Property:
- Environment Variable:
