엔터티 상세¶
엔터티 목록에서 아무 엔터티 이름이나 클릭하면 화면 측면에서 상세 페이지가 슬라이드로 열리며, 이 엔터티의 메타데이터 정보, 연관 관계 토폴로지 및 연관 관측 데이터를 한곳에서 확인할 수 있습니다.
상단 작업 표시줄¶
페이지 상단에 엔터티의 핵심 식별 정보와 빠른 작업을 표시합니다.
- 엔터티 이름: 왼쪽에 엔터티 유형 아이콘과 엔터티 이름을 표시하고, 오른쪽에 데이터 소스를 표시합니다.
- 편집: 클릭하면 편집 팝업이 열리며, 엔터티의 표시 이름, 설명, 소속 프로젝트, 서비스 사양, 연락처, 외부 링크 등의 속성을 수정할 수 있습니다.
- 더보기: 엔터티 삭제 - 재확인 후 해당 엔터티를 삭제합니다.
기본 정보¶
이 엔터티의 비즈니스 속성과 연락처 정보를 정보 유형별로 그룹화하여 표시합니다.
엔터티 속성¶
엔터티 유형(시스템, 서비스, 호스트, 데이터베이스 등)에 따라 해당 비즈니스 필드를 동적으로 표시합니다.
- 공통 속성: 소속 프로젝트, 엔터티 설명, 담당 팀, 사용자 정의 태그
- 서비스 사양(서비스 유형 대상): 서비스 유형(Web/DB/Cache/Queue 등), 개발 언어(Java/Go/Python 등), 수명 주기 단계(실행 중/유지보수 중 등), 배포 환경(프로덕션/스테이징/테스트/개발)
- 인프라(호스트/데이터베이스 대상): 호스트 IP, 운영 체제, 클라우드 제공업체, 인스턴스 ID, 리전, 가용 영역
- 소속 관계: 현재 엔터티가 속한 상위 엔터티(예: 소속 호스트, 소속 시스템)와 실행 중인 종속 항목(예: 종속 Redis, 데이터베이스)을 표시합니다.
연락처¶
이 엔터티의 알림 연락처를 한곳에 표시하며 Slack, 이메일, 전화 순서로 정렬됩니다.
개인정보 보호를 위해 기본적으로 연락처 이름만 표시하고, 구체적인 휴대폰 번호, 이메일 주소, Slack 계정은 숨깁니다.
- 이름 옆의 보기 아이콘을 클릭하면 전체 연락처 정보가 펼쳐져 표시됩니다.
- 복사 아이콘을 클릭하거나 이름을 직접 클릭하면 해당 연락처 정보를 복사할 수 있습니다.
관련 링크¶
이 엔터티와 관련된 외부 리소스 바로가기를 모아 표시하며, 코드 리포지토리/도움말 문서/뷰를 보여줍니다.
관계¶
시각화된 토폴로지로 이 엔터티와 다른 엔터티 간의 연관 관계를 표시하며, 종속 및 계층 두 가지 보기 모드를 지원합니다.

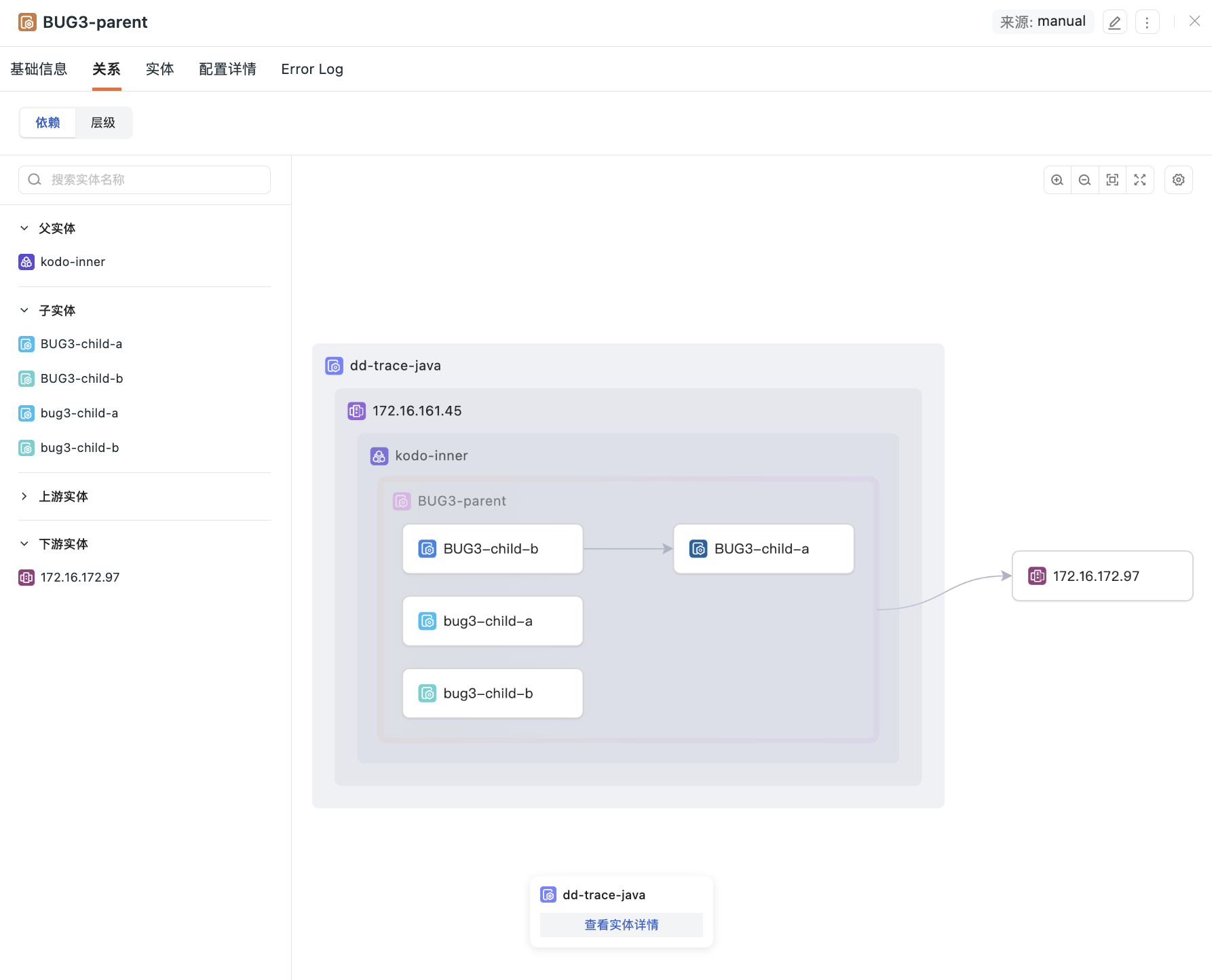

종속 보기¶
엔터티의 호출 관계와 소속 관계를 표시하며, 검색을 통해 연관 엔터티를 빠르게 찾을 수 있습니다.
-
왼쪽 목록: 연관 엔터티를 네 가지 유형으로 분류하여 표시합니다.
- 소속 엔터티: 현재 엔터티가 속한 인프라(예: 소속 호스트, 클러스터)
- 하위 엔터티: 현재 엔터티에 속한 구성 요소 또는 인스턴스
- 업스트림 엔터티: 현재 엔터티를 호출하는 서비스
- 다운스트림 엔터티: 현재 엔터티가 호출하는 서비스(즉, 현재 엔터티의 실행 종속성)
-
오른쪽 토폴로지 뷰:
- 현재 엔터티는 중앙에 강조 표시되고, 연관 엔터티는 관계 유형별로 계층적으로 배치됩니다.
- 전체 경로 관계 보기는 기본적으로 꺼져 있으며, 현재 엔터티와 직접 연결된 1단계 토폴로지 관계를 표시 범위로 하고 해당 범위 내 엔터티 간의 호출 관계도 표시합니다. 부분 토폴로지에서 호출 방향과 종속 관계를 쉽게 확인할 수 있습니다.
- 전체 경로를 확인하려면 오른쪽 상단의 설정을 클릭해 전체 경로 관계 보기를 켭니다. 토폴로지 뷰에 전체 경로 관계가 표시되고 현재 엔터티의 연관 관계가 강조되어, 전체 경로에서 해당 엔터티의 위치를 쉽게 파악할 수 있습니다.

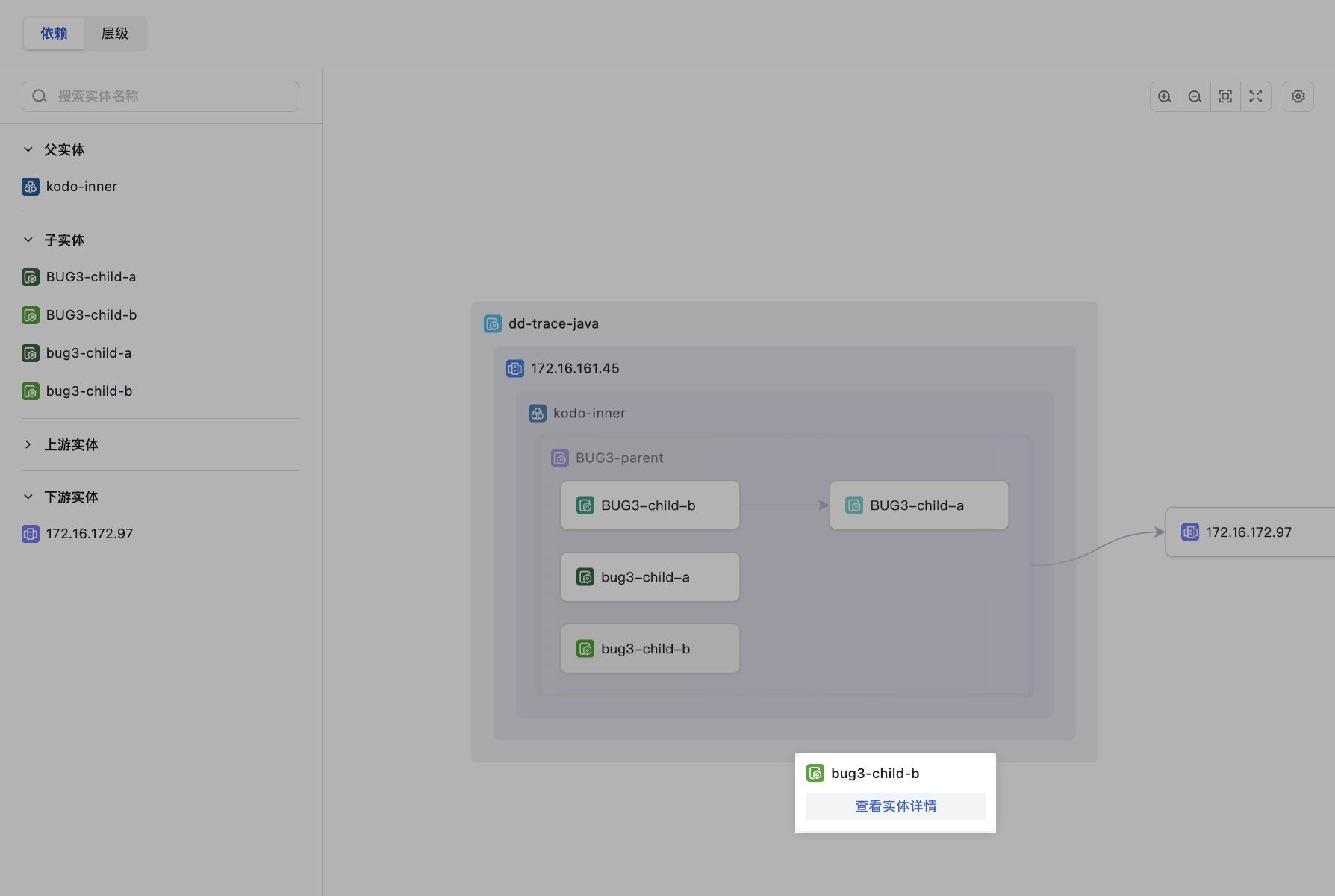

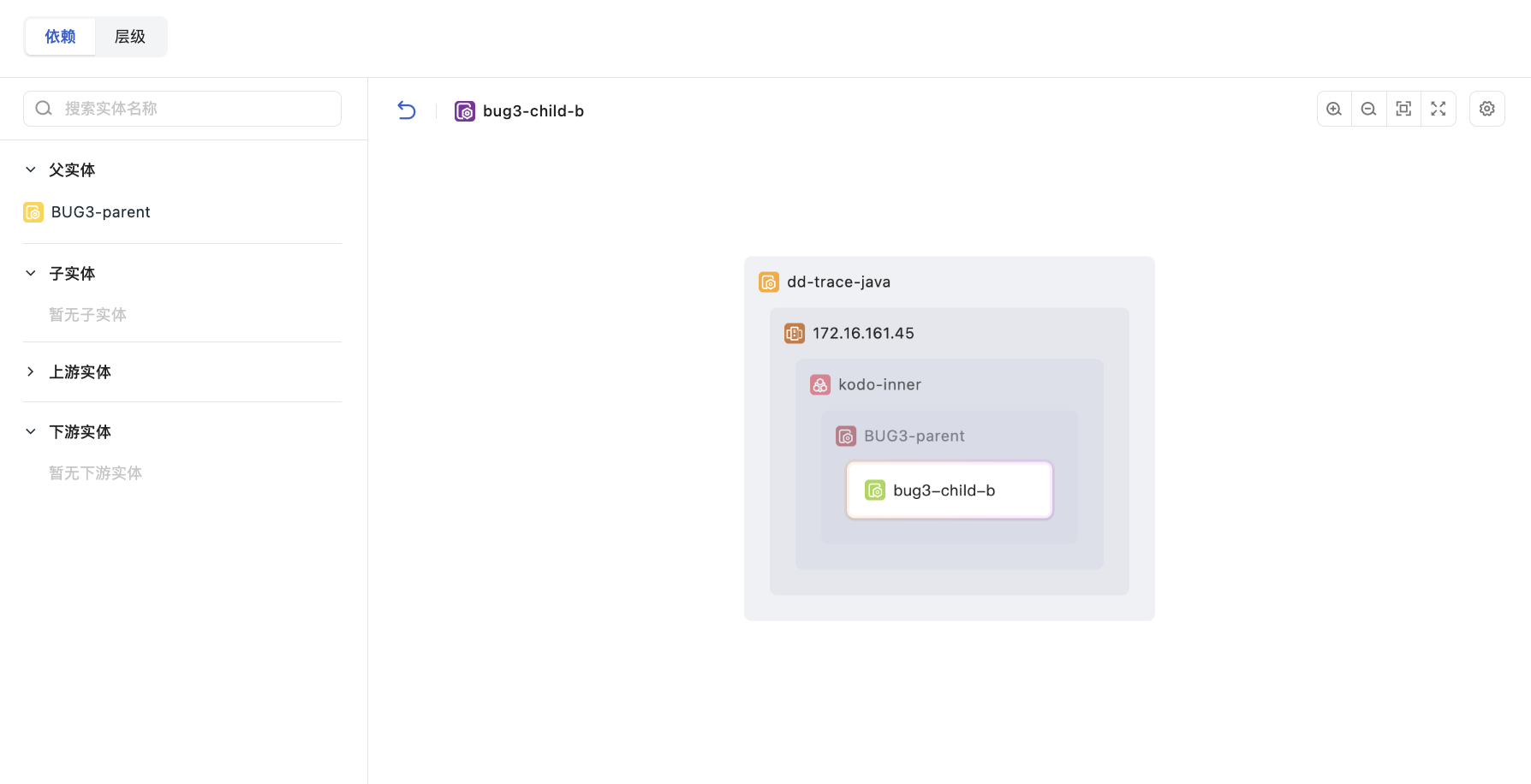

- 토폴로지 뷰에서 아무 엔터티 노드를 클릭하면 드롭다운 카드가 펼쳐지며 해당 엔터티의 기본 정보가 표시됩니다. 엔터티 상세 보기를 클릭하면 해당 엔터티의 관계 토폴로지를 자세히 확인할 수 있습니다.
계층 보기¶
엔터티의 소속 계층 구조를 표시합니다.
- 왼쪽 목록: 소속 엔터티(현재 엔터티가 속한 상위 엔터티)와 하위 엔터티(현재 엔터티에 속한 하위 엔터티)를 표시합니다.
- 오른쪽 토폴로지: 트리 다이어그램 형태로 계층 소속 관계를 표시하며 현재 엔터티가 강조 표시됩니다.
토폴로지 레이아웃 조정¶
엔터티 상세의 관계 탭에서 토폴로지 뷰 캔버스에 있는 관계 연결선을 드래그하여 연결선의 표시 경로를 조정할 수 있습니다. 드래그하는 동안 연결선의 시작점과 끝점은 유지되며 엔터티 간의 연관 관계도 변경되지 않습니다.
기본 레이아웃으로 복원을 클릭하면 토폴로지 뷰를 기본 레이아웃으로 복원할 수 있습니다.

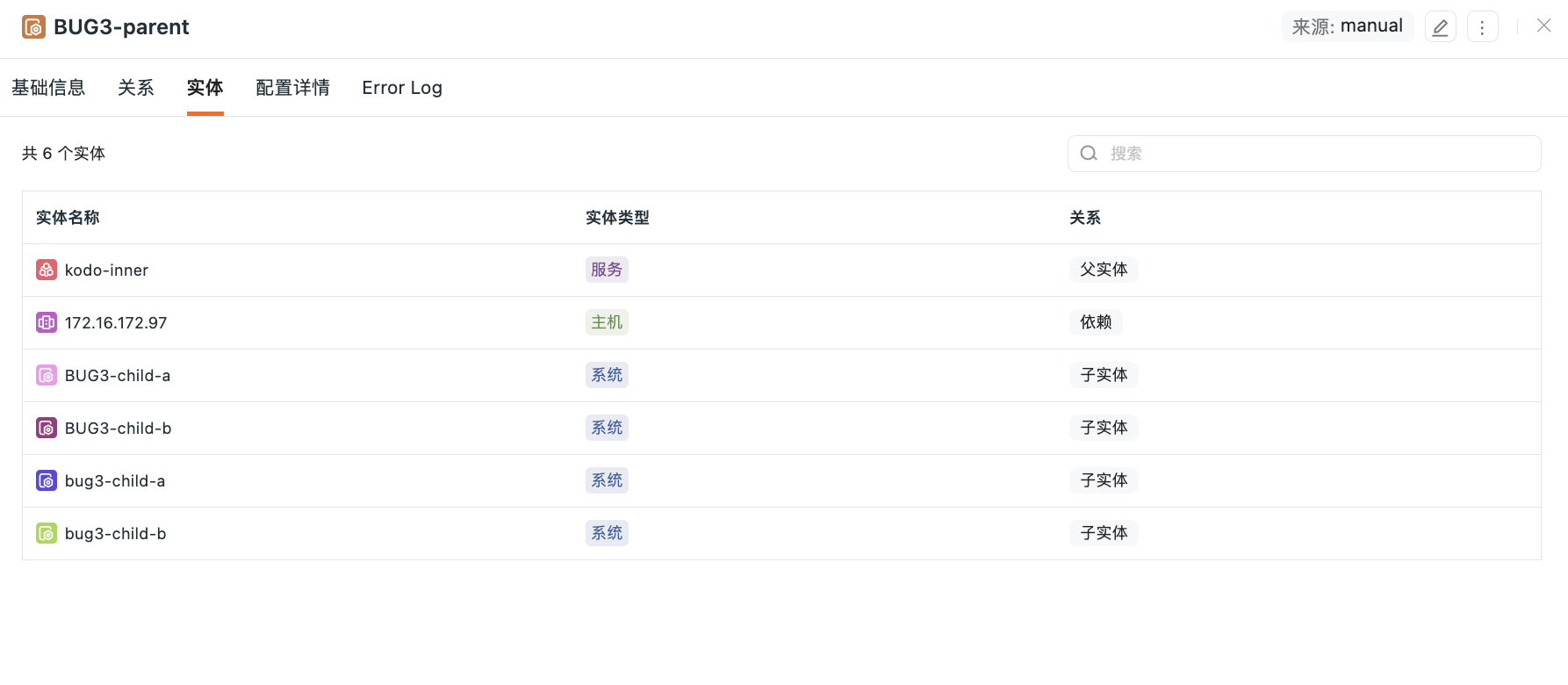

엔터티¶
현재 엔터티와 연관 관계가 있는 모든 엔터티 목록을 표시하며, 엔터티 이름 키워드로 검색할 수 있습니다.
목록은 다음 정보를 제공합니다.
- 엔터티 수: 연관 엔터티의 총 개수를 표시합니다.
- 엔터티 목록: 연관 엔터티의 이름, 유형, 현재 엔터티와의 관계 유형(소속, 종속 등)을 표시합니다.
구성 상세¶

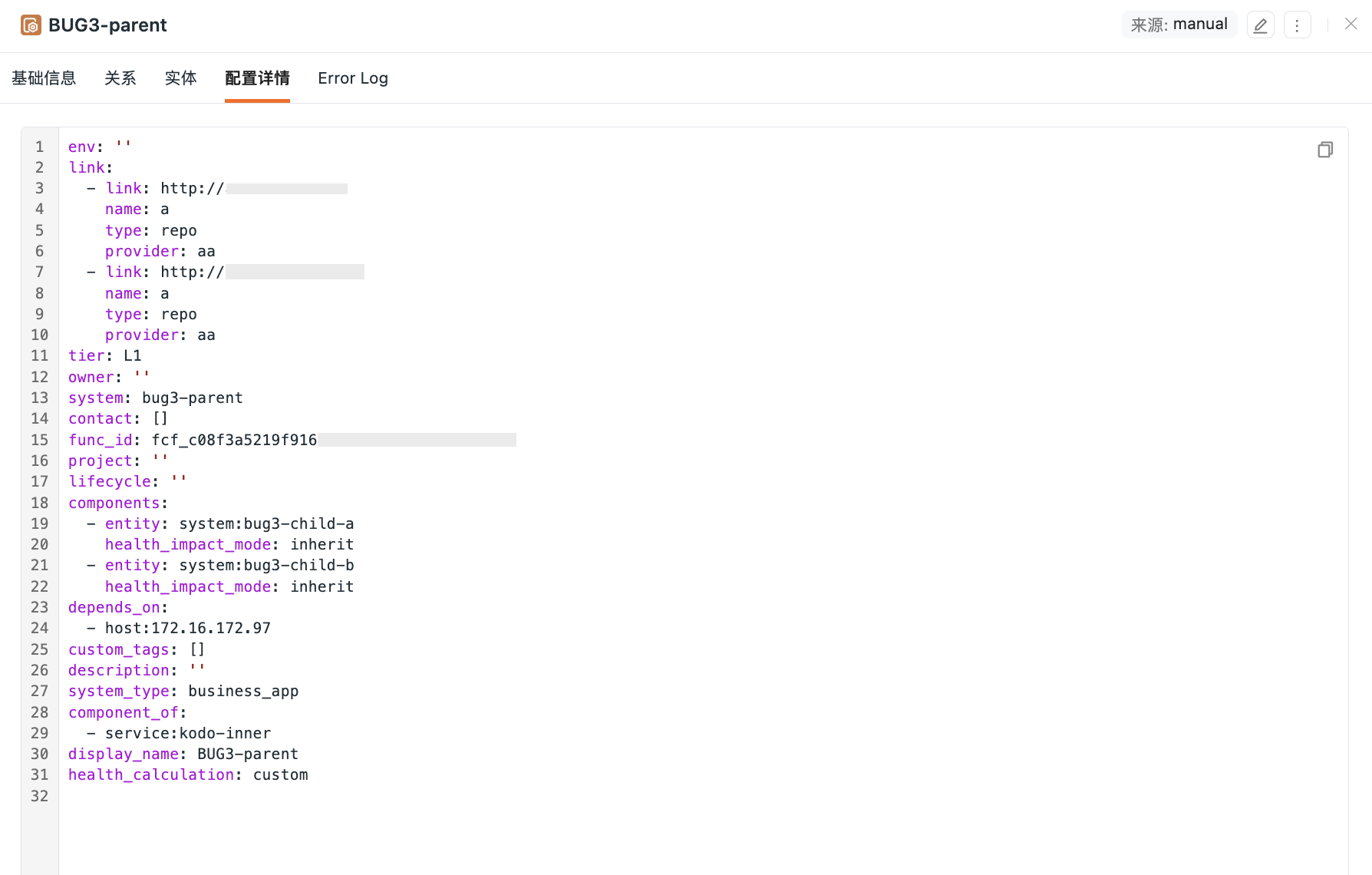

YAML 형식으로 이 엔터티의 전체 구성 정의를 표시하며, 기본 속성, 태그, 관계 정의 등 메타데이터를 포함합니다. YAML 콘텐츠를 한 번에 복사할 수 있습니다.
로그¶
이 엔터티와 연결된 오류 로그 탐색기로, 기본적으로 이 엔터티에서 생성된 오류 로그를 표시합니다. 상세 페이지에서 로그 데이터를 직접 확인, 검색, 분석할 수 있습니다.
트레이스¶
이 엔터티에서 생성된 분산 추적 데이터 목록을 표시하며, 트레이스 ID, 서비스 이름, 리소스 이름, 기간 등의 주요 필드를 확인할 수 있습니다.
이벤트¶
이 엔터티와 연결된 모든 이벤트를 한곳에 표시하며, 목록 보기와 타임라인 보기 간 전환을 지원합니다. 기본적으로 타임라인 보기가 표시됩니다.
목록 보기¶
이벤트 목록을 시간 내림차순으로 표시하며, 이벤트 유형 필터링과 키워드 검색을 지원합니다. 개별 이벤트를 클릭하면 이벤트 상세 탐색기로 이동합니다.
타임라인 보기¶
상태 색상 막대에 변경 이벤트 마커를 겹쳐 표시하여, 선택한 시간 범위에서 이 엔터티의 알림 상태 분포와 변경 이력을 직관적으로 보여줍니다. "장애 발생 전후에 변경이 있었는지"를 빠르게 판단하는 데 도움이 됩니다.
-
상태 색상 막대: 시간 슬라이스 단위로 알림 상태 분포를 표시하며, 색상은 해당 슬라이스 내 최고 등급 알림 이벤트에 따라 결정됩니다. 이벤트 센터 등급 정의와 일치합니다.
-
변경 이벤트 마커: 타임라인 위에 변경 이벤트 마커(◆)를 표시하며, 네이티브 변경 이벤트와 외부에서 마커로 표시된 변경 이벤트를 포함합니다. 인접한 마커가 너무 조밀하면 자동으로 클러스터로 묶이며, 클러스터를 클릭하면 변경 이벤트 목록을 펼쳐 확인할 수 있습니다.
-
이벤트 통계: 상단에 변경, 알림, 일반, 보안 네 가지 이벤트 통계 카드를 표시하며, 클릭하면 아래 이벤트 목록을 필터링할 수 있습니다. 이벤트 내용 검색을 지원하고, 개별 이벤트를 클릭하면 이벤트 상세 탐색기로 이동합니다.
- 변경 이벤트: 네이티브 변경 이벤트와 외부 이벤트 모니터로 표시된 변경 이벤트를 포함합니다.
- 알림 이벤트: 모니터, 지능형 모니터링 등에서 생성된 알림 이벤트입니다.
- 일반 이벤트: OpenAPI로 기록되거나 SLO, 사용자 정의 이벤트 등에서 생성된 이벤트입니다.
- 보안 이벤트: 보안 모듈에서 감지된 비정상 동작 또는 취약점 알림입니다.
메트릭¶
이 엔터티와 연결된 성능 메트릭 차트를 표시합니다.
