토폴로지¶

인프라 > 네트워크 > 네트워크 플로우로 이동한 뒤 토폴로지로 전환하면 네트워크 업스트림/다운스트림 분포와 리소스 간 네트워크 트래픽 관계를 확인할 수 있습니다.

리소스 유형¶

토폴로지는 다음 리소스 유형별로 조회할 수 있습니다.

• 호스트
• Pod
• Deployment
• Service

리소스 유형을 전환하면 토폴로지 맵, 검색 조건, 사용 가능한 필터 필드가 함께 업데이트됩니다.

토폴로지 관리¶

다음 작업을 통해 네트워크 토폴로지를 관리할 수 있습니다.

• 시간 위젯: 조회할 시간 범위를 선택하고 데이터를 새로고침합니다.
• 검색 및 필터: 키워드 또는 태그로 리소스 노드와 연결 관계를 필터링합니다.
• 채우기: TCP 지연 등의 네트워크 지표를 노드 채우기 기준으로 선택합니다.
• 리소스 노드:
  • 아이콘은 리소스 유형을 구분하는 데 사용됩니다.
  • 노드 테두리 색상은 채우기 지표의 값을 반영합니다.
  • 양방향 곡선은 리소스 간 네트워크 트래픽 방향을 나타냅니다.
  • 노드 크기와 연결선 굵기는 네트워크 트래픽 크기를 반영합니다.
• 사용자 지정 구간: 채우기 지표의 색상 구간을 설정하면 구간 밖의 연결선과 노드는 회색으로 표시됩니다.

연관 분석¶

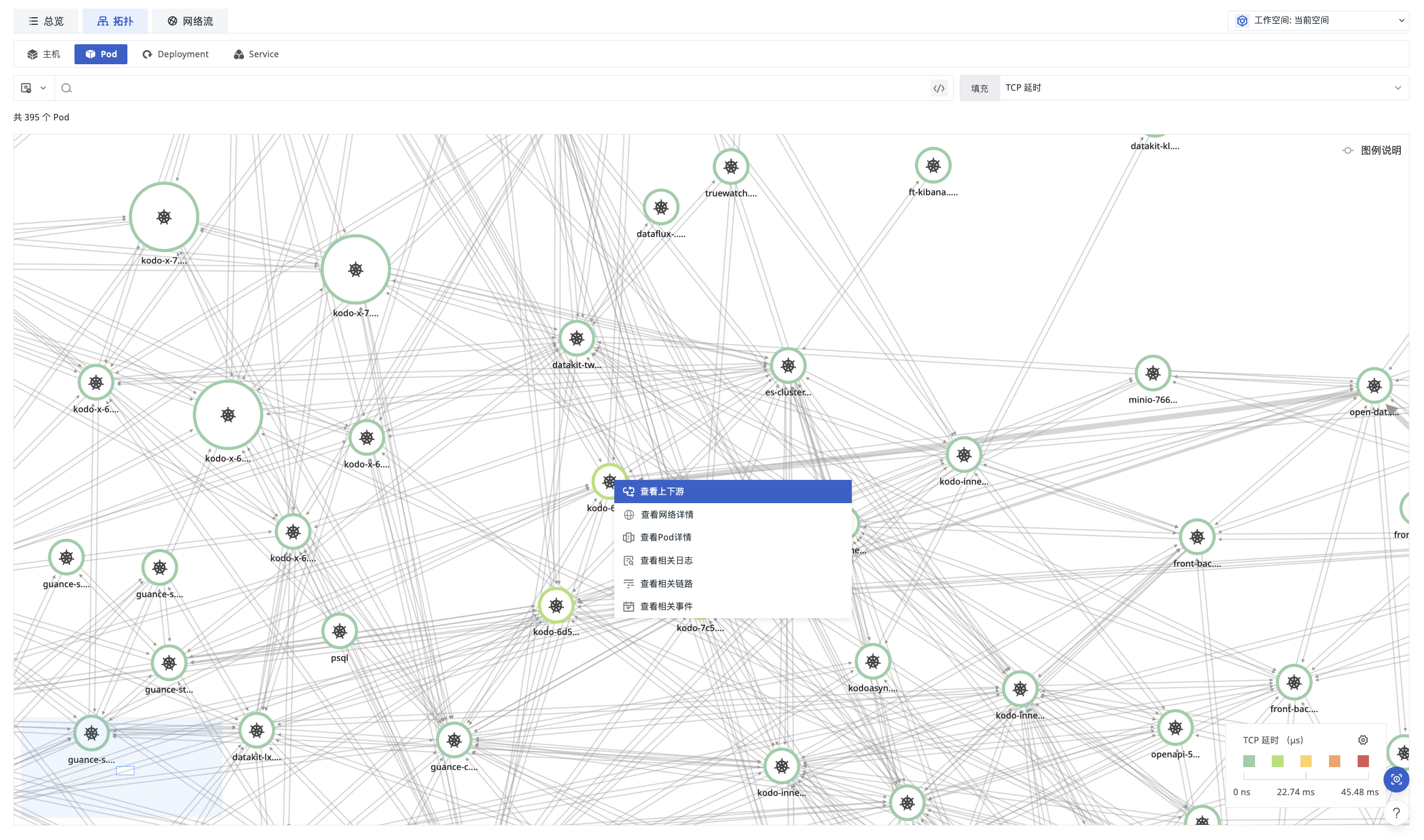

노드를 클릭하면 해당 노드의 업스트림/다운스트림 연관 관계를 확인하거나 관련 상세, 로그, 트레이스 및 이벤트 페이지로 이동할 수 있습니다.

페이지 상단의 목록을 클릭하면 네트워크 플로우 목록 뷰로 돌아갑니다.
