시계열 차트¶

일반적으로 동일한 시간 간격에서 데이터의 추세 변화를 표시하는 데 사용되며, 여러 메트릭 데이터 세트 간의 상호 작용 및 영향을 분석하는 데에도 사용할 수 있습니다.

차트 유형에는 다음이 포함됩니다:

• 꺾은선형 차트(기본 선택)
• 막대형 차트
• 영역형 차트

사용 사례¶

• 특정 시간 범위 내에서 애플리케이션 성능 메트릭 데이터의 추세 변화 확인 (예: 최근 15분 내 애플리케이션 "요청 수"의 추세 변화)
• 특정 시간 범위 내에서 사용자 액세스 메트릭 데이터의 추세 변화 확인 (예: 다양한 시간 범위에서 사용자 액세스 "오류 수" 발생 상황)
• 고정된 시간 범위 내의 유사한 추세 지표 확인
• 데이터 변동 이상 시 트리거된 관련 이벤트 확인

차트 쿼리¶

다섯 가지 쿼리 방식을 지원합니다:

• 단순 쿼리
• 표현식 쿼리
• DQL 쿼리
• PromQL 쿼리
• 데이터 소스 쿼리

각 쿼리에는 5, 10, 20, 50, 100의 5가지 반환 결과 수량이 사전 설정되어 있으며, 기본값은 20개 데이터를 반환합니다. 수동으로 입력할 수도 있으며, 최대 100개 데이터까지 가능합니다.

차트 쿼리 조건에 대한 자세한 설명은 차트 쿼리를 참조하세요.

차트 설정¶

자세한 내용은 차트 설정을 참조하세요.

스타일¶

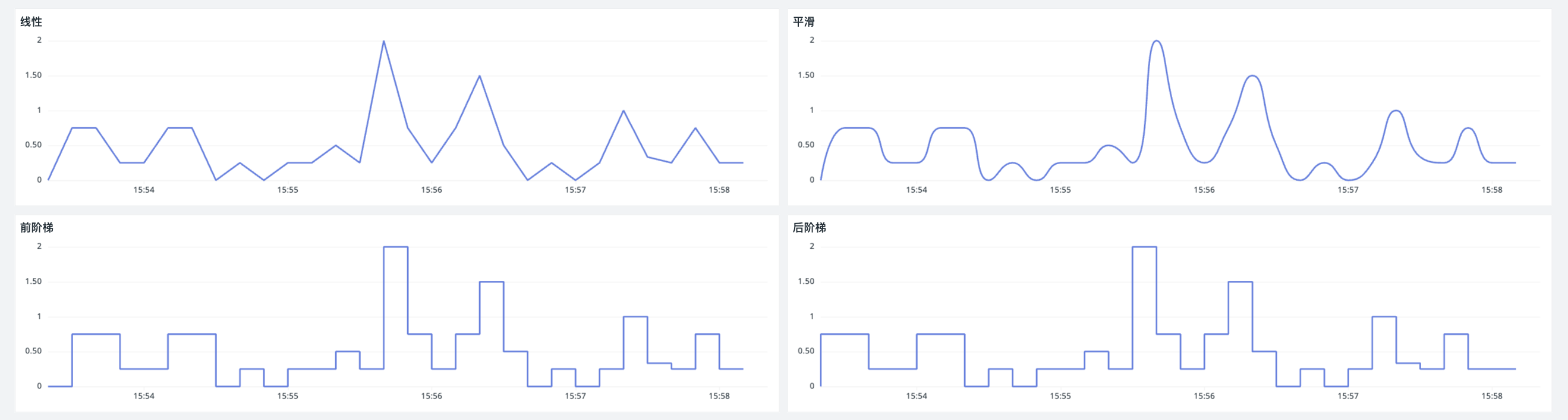

꺾은선형 차트¶

네 가지 스타일 중 선택 가능:

• 선형
• 평활
• 전단 계단형
• 후단 계단형

영역형 차트¶

두 가지 스타일 중 선택 가능:

• 기본: 각 데이터 시리즈의 추세를 직관적으로 표시하여 단일 데이터의 변화 추세를 관찰하기 용이
• 스택: 여러 데이터 시리즈에 적용되며, 각 데이터 시리즈가 차례로 스택되고 각 시리즈의 시작점은 이전 시리즈의 종료점을 기준으로 하여 전체 데이터의 누적 효과를 관찰하기 용이

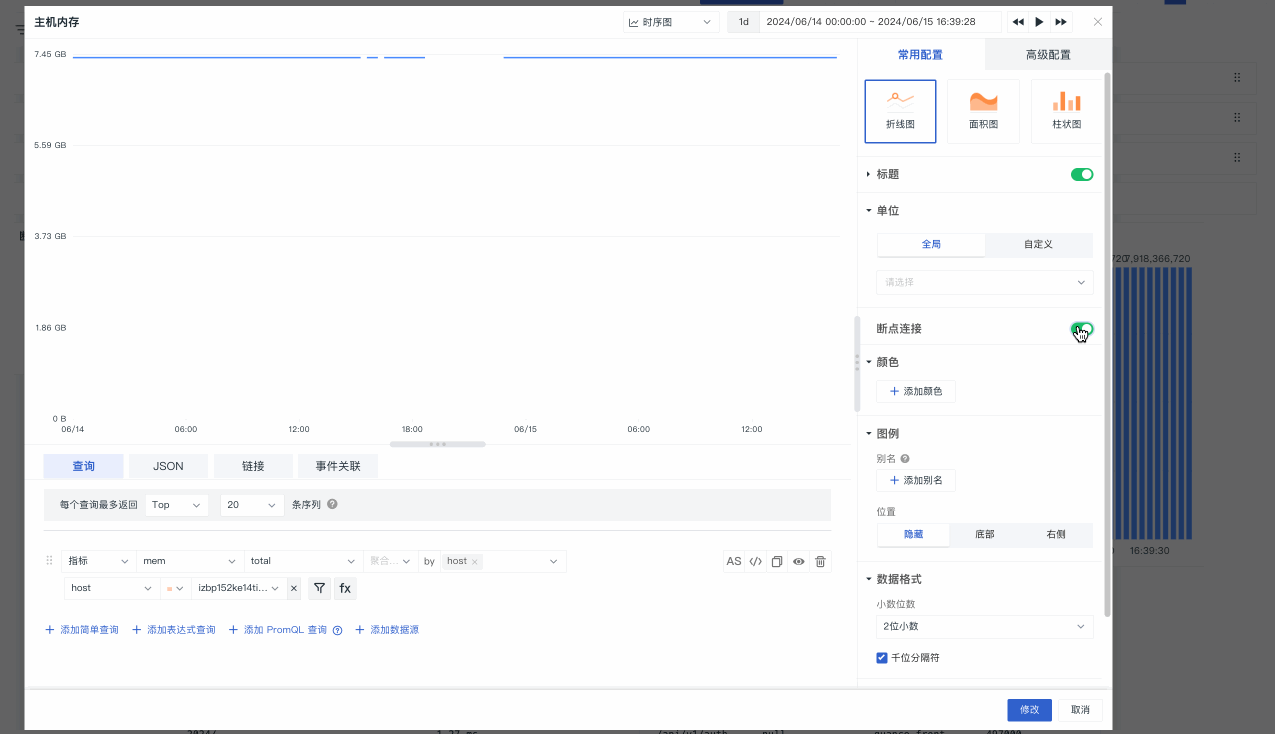

브레이크포인트 연결¶

시계열 차트에서 시점은 자동으로 연결됩니다. 특정 시점의 데이터가 비어 있으면 차트에 브레이크포인트가 나타납니다. 기본적으로 시스템은 브레이크포인트 전후의 데이터를 자동으로 연결합니다. 브레이크포인트 연결을 설정하면 브레이크포인트 데이터에 대한 판단 오류를 방지할 수 있습니다.

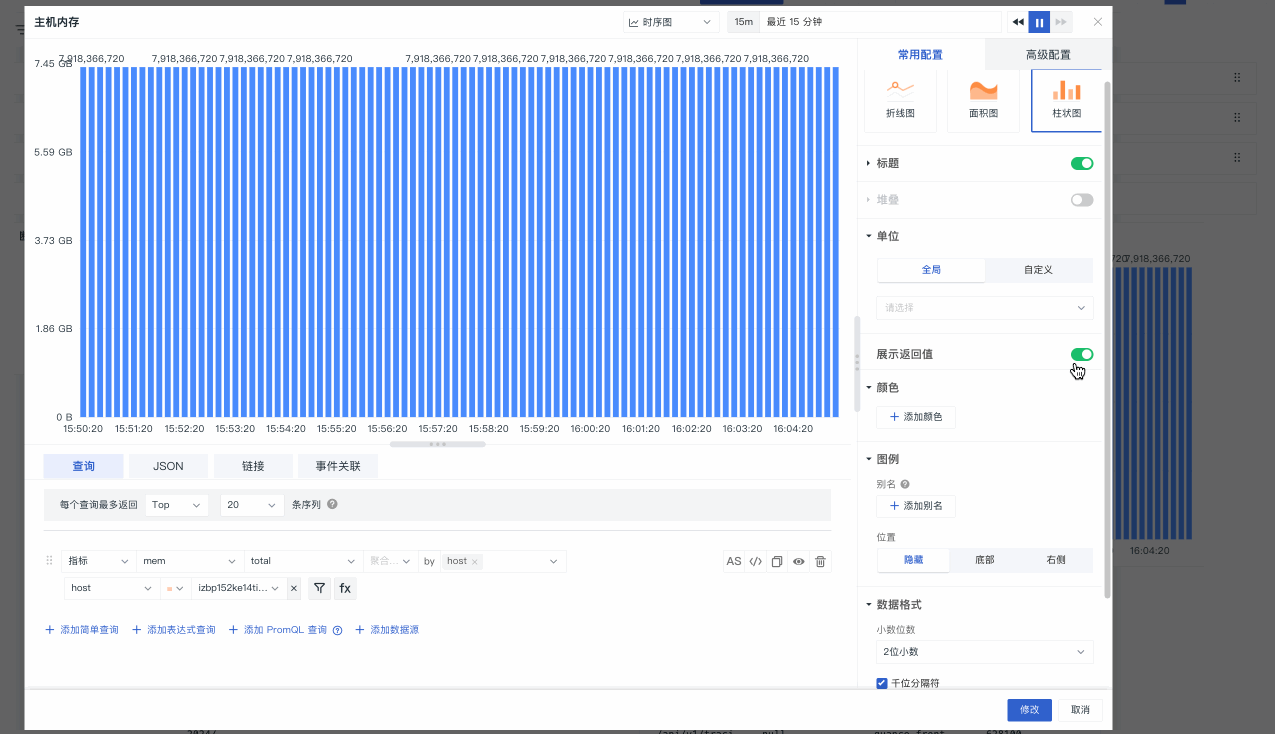

반환 값 표시¶

시계열 차트 > 막대형 차트에 적용됩니다.

활성화하면 막대형 차트 위에 구체적인 숫자 값이 표시됩니다. 여기에는 숫자 값만 표시되고 단위는 표시되지 않습니다. 기본 설정 > 데이터 형식에서 소수 자릿수를 0, 1, 2, 3자리로 설정하면 설정된 자릿수에 따라 표시됩니다. 소수 자릿수를 "전체 정밀도"로 설정하면 기본적으로 소수점 두 자리까지 표시됩니다. 천 단위 구분 기호 표시도 여기에 동기화됩니다.

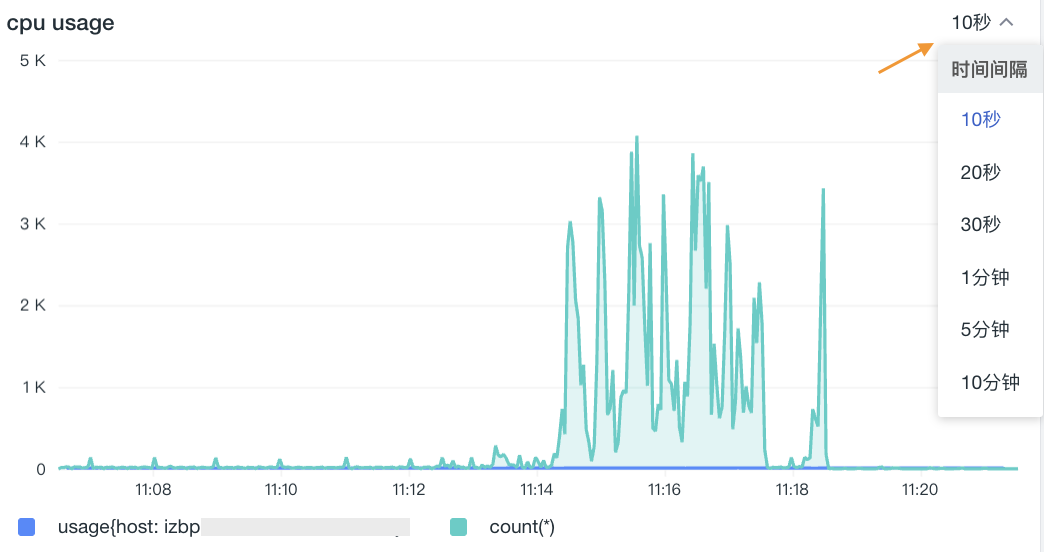

시간 간격¶

차트 쿼리 데이터의 계산 간격(interval)입니다.

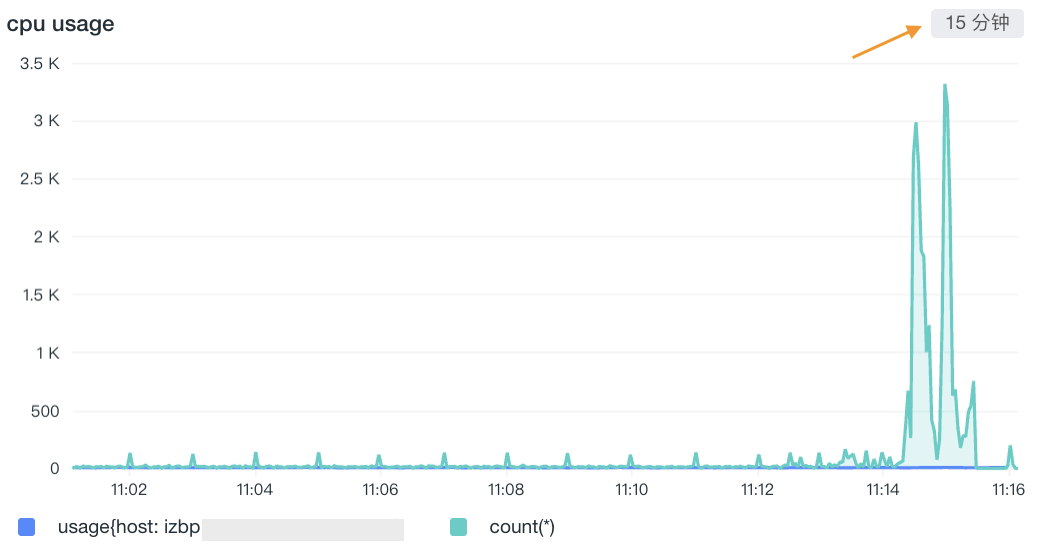

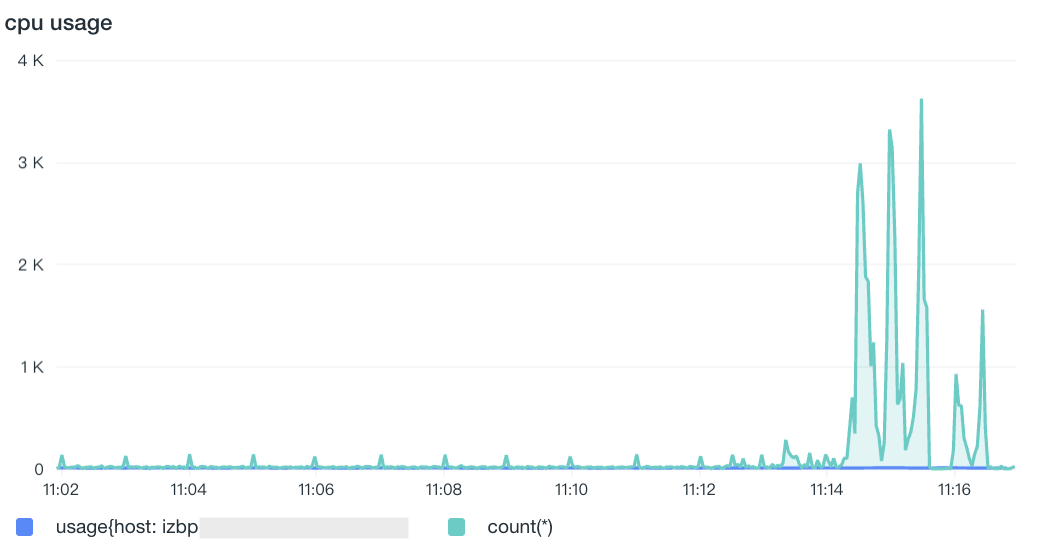

예를 들어, 다음과 같은 경우 시간 간격 전환을 선택할 수 없습니다:

최대 반환 포인트 수¶

각 시리즈의 최대 데이터 포인트 수이며, 2-1,000 사이의 정수를 입력할 수 있습니다. 사용자 정의하지 않으면 기본 최대 포인트 수는 720으로 제한됩니다.

차트 반복¶

활성화하면 시스템이 선택한 뷰 변수의 각 값에 따라 동일한 구조로 개별 차트를 생성합니다.

• 뷰 변수: 현재 대시보드의 뷰 변수를 선택합니다.

  • 차트 저장 시 뷰 변수를 선택해야 합니다. 그렇지 않으면 새 차트를 성공적으로 생성할 수 없습니다.

• 한 줄당 최대 차트 수: 한 줄에 표시할 최대 차트 수를 설정하며, 초과 시 자동으로 줄바꿈됩니다.

예시¶

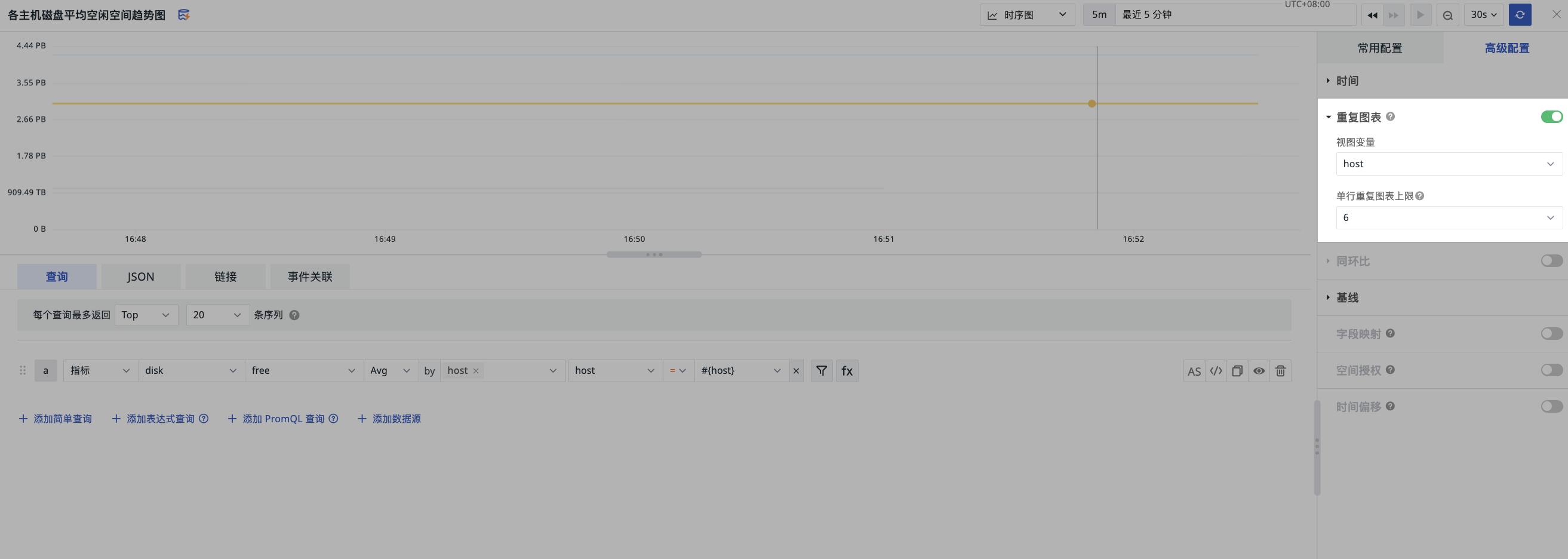

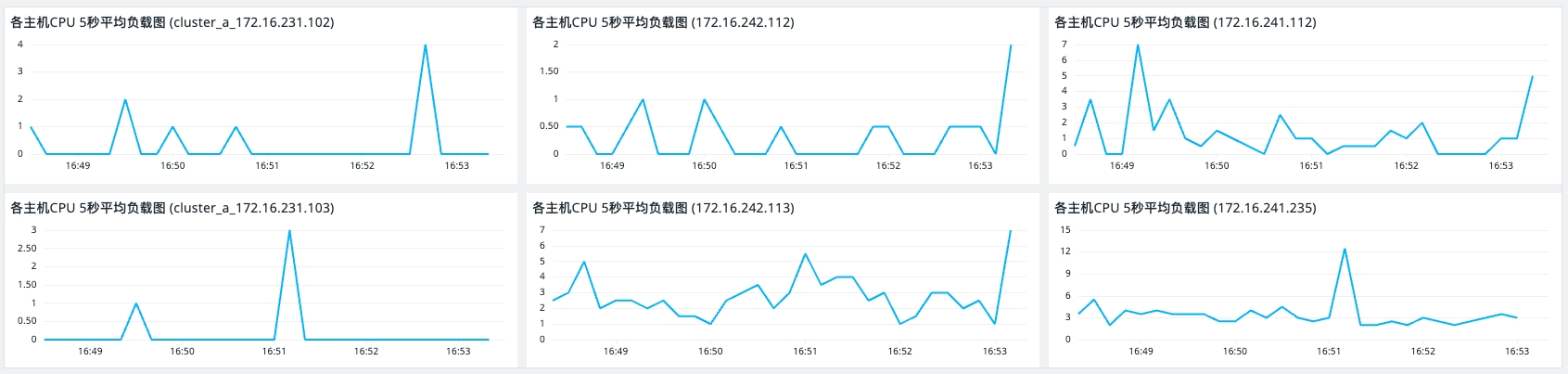

아래 그림과 같이 host를 필터 조건으로 선택하고 한 줄당 최대 차트 수를 6으로 설정합니다:

꺾은선형 혼합 차트¶

막대형 차트만 지원합니다.

전년 동기 대비 및 전월 대비¶

이전 동일 시간 데이터와 비교합니다. 기본적으로 비활성화 상태로 표시됩니다.

비교 차원¶

활성화하면 비교 차원에서 다음 옵션을 지원합니다:

• 시간(1시간 전과 비교)
• 일(1일 전과 비교)
• 주(1주 전과 비교)
• 월(1개월 전과 비교)
• 전월 대비

비교 로직¶

• 기본 쿼리의 꺾은선형 차트: 선택한 시작 시간 - 종료 시간에 따라 그려집니다.

• 동기간 비교 꺾은선형 차트: 선택한 비교 차원에 따라 동일한 시간 범위를 앞으로 이동하여 그려집니다.

예시¶

호스트 A의 CPU 사용률 추세를 쿼리하는 경우를 예로 들어 보겠습니다:

• 비교 차원 "시간" 선택:

  • "최근 1시간"(3/2 10:00 - 3/2 11:00) 쿼리 시 비교 시간대는 (3/2 09:00 - 3/2 10:00)입니다.
  • "오늘"(3/2 00:00 - 3/2 11:00) 쿼리 시 비교 시간대는 (3/1 23:00 - 3/2 10:00)입니다.

• 비교 차원 "일" 선택:

  • "최근 1시간"(3/2 10:00 - 3/2 11:00) 쿼리 시 비교 시간대는 (3/1 10:00 - 3/1 11:00)입니다.
  • "오늘"(3/2 00:00 - 3/2 11:00) 쿼리 시 비교 시간대는 (3/1 00:00 - 3/1 11:00)입니다.

차트 분석¶

시계열 차트는 시간 순서를 인덱스로 하는 2차원 그래프로, 가로축은 시간 축, 세로축은 데이터 축입니다. 선택한 시간 범위를 기준으로 시계열 차트는 해당 시간 범위 내에서 객체 데이터의 추세 변화를 그립니다.

시계열 차트에서 하나의 쿼리 문은 최대 10개의 시계열을 반환합니다. 그룹화(group by) 조건의 결과가 10개를 초과하면 순서대로 처음 10개 시계열만 표시됩니다.

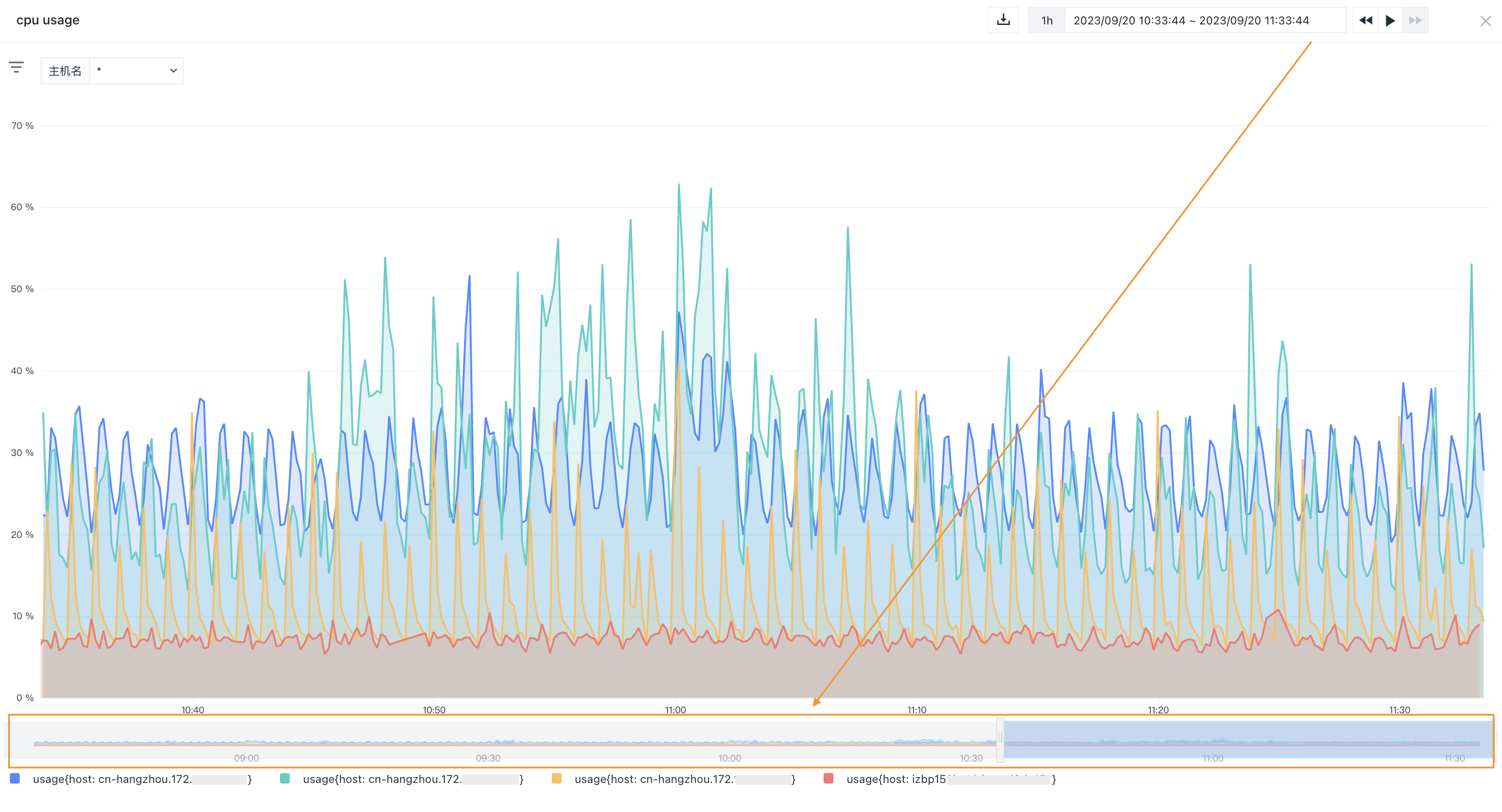

타임라인¶

분석 모드에서 시계열 차트의 타임라인 기능을 사용하면 차트 아래의 타임라인을 통해 시간에 따른 데이터 변화를 미리 보고 표시할 시간 범위를 드래그하여 선택할 수 있습니다. 타임라인 범위는 선택한 시간 범위를 기준으로 앞으로는 세 쿼리 주기, 뒤로는 최대 한 쿼리 주기(현재 시점까지)까지 고정됩니다.

예를 들어, 현재 시점이 11:33이고 시간 범위를 "최근 1시간"으로 선택하면 타임라인 범위는 10:33 - 11:33이 됩니다.

유사 추세 지표¶

"유사 추세 지표"란 특정 시간 범위 내에서 현재 선택한 지표와 추세 변화에서 유사한 특성을 가진 다른 지표를 말합니다.

1. 시계열 차트에서 데이터 포인트를 클릭하고 "유사 추세 지표 보기"를 클릭합니다.
2. 새 창에서 시간 범위를 선택합니다.
3. "검색 시작"을 클릭합니다.

쿼리 시 시스템은 선택한 시간 범위를 기준으로 워크스페이스 내에서 유사한 지표 추세를 검색합니다.

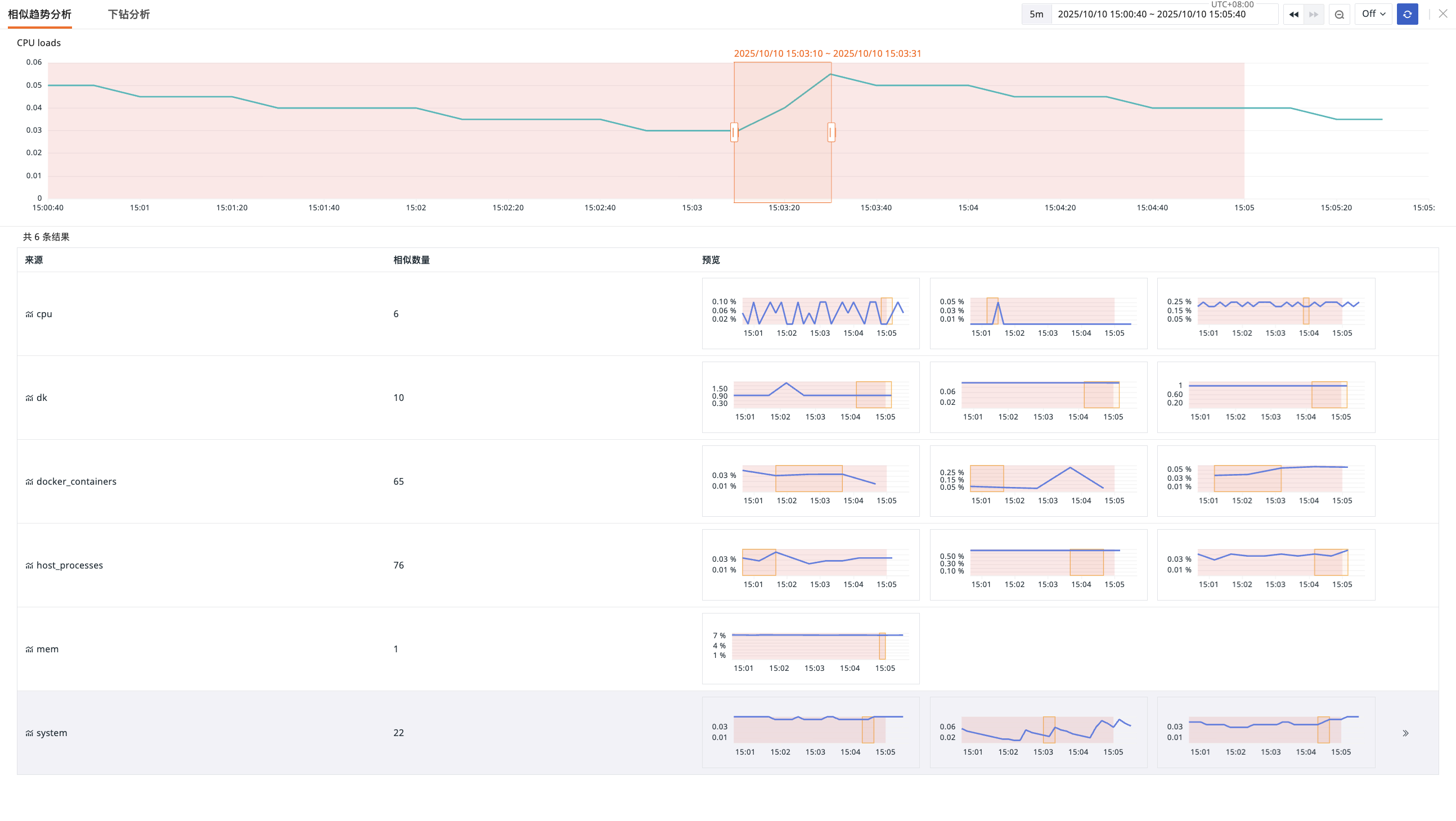

유사 추세 결과¶

선택한 절대 시간 범위를 기준으로 쿼리 결과 목록에는 다음 내용이 포함됩니다:

유사 추세 결과에 대한 참고 사항:

• 유사 구간을 쿼리할 때 기본적으로 현재 선택된 시간 범위는 "절대 시간"이며, 외부 요인이나 관찰자의 변경에 따라 변하지 않습니다. 시간 범위를 변경해야 하는 경우 다시 조정해야 합니다.
• 유사 구간 페이지에 진입한 후 직사각형을 드래그하여 검색 시간 범위를 조정할 수 있습니다. 이미 영역을 선택한 경우에도 이동하거나 시간 범위를 조정할 수 있습니다.
• 새 시간 범위로 드래그한 후 변경 사항을 확인하거나 취소해야 합니다.
