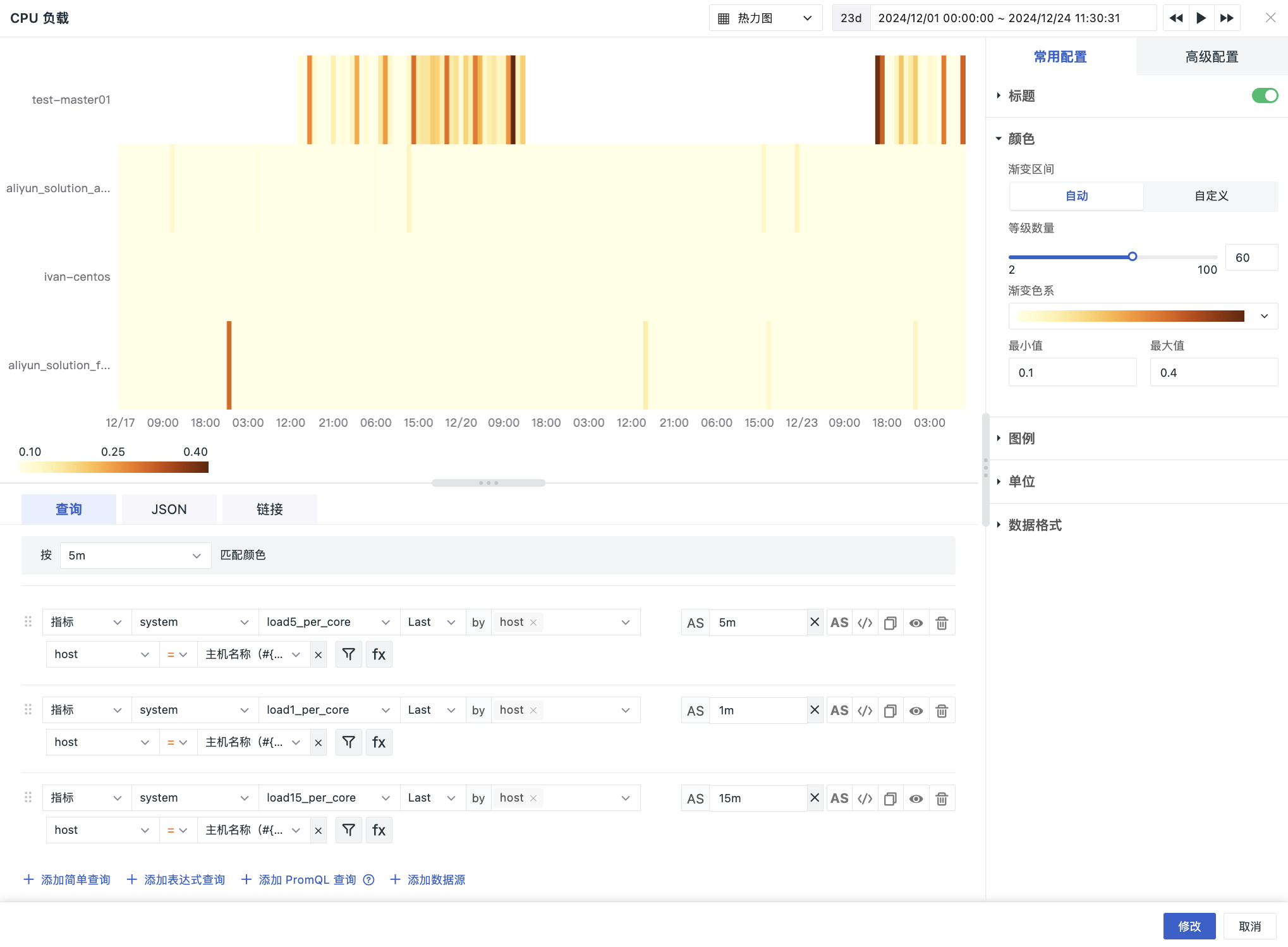

히트맵¶
히트맵은 데이터 시각화 도구로, 다양한 모니터링 및 분석 시나리오에서 색상 변화를 통해 데이터 밀도나 강도를 표시하며, 특정 시나리오에서의 데이터 분포를 제시하는 데 적합합니다.
차트 설정¶
자세한 내용은 차트 설정을 참조하세요.
색상¶
그라데이션 구간:
- 2~100 사이의 등급 개수를 선택할 수 있으며, 시스템 기본값은 60입니다.
- 4가지 그라데이션 색상을 포함합니다.
- 최대값과 최소값을 사용자 지정할 수 있습니다. 설정하지 않으면 반환된 데이터의 최대값과 최소값을 자동으로 계산합니다.
2~5 사이의 등급 개수를 선택할 수 있으며, 시스템 기본값은 5입니다.
시간¶
현재 차트가 데이터를 조회하는 시간 범위를 고정하여 대시보드나 다른 전역 시간 구성 요소의 제한을 받지 않습니다. 설정이 완료되면 현재 차트는 설정한 시간(예: [xx분], [xx시간], [xx일])을 직접 표시합니다.
차트가 데이터를 조회하는 계산 간격(interval)입니다.
- 자동 정렬: 활성화하면 선택한 시간 범위와 집계 시간 간격에 따라 쿼리를 동적으로 조정하며, 계산된 시간 간격을 기준으로 가까운 값으로 올림 처리합니다.
- 시간 지정: 선택한
interval로 쿼리를 실행합니다. "최대 반환 포인트 수"와 충돌하는 경우 "시간 범위 / 최대 포인트 수"에 따라interval을 우선적으로 조정합니다. 10초, 20초, 30초, 1분, 5분, 10분, 30분, 1시간, 6시간, 12시간, 1일, 7일, 30일을 포함합니다.
각 시계열의 최대 데이터 포인트 수입니다. 2~1000 사이의 정수를 입력할 수 있으며, 사용자 지정하지 않으면 기본적으로 최대 포인트 수는 720으로 제한됩니다.
참고
선택한 시간 간격을 기준으로 쿼리 범위가 너무 커서 최대 포인트 수를 초과하는 경우, 최대 포인트 수에 따라 interval을 계산하고 올림 처리하여 데이터를 반환합니다.
Y축¶
데이터를 기반으로 Y축을 계산하도록 선택한 경우, 최대값, 최소값 및 버킷 수를 설정하여 히트맵 데이터 포인트의 표시를 결정할 수 있습니다.
- 최대값: Y축 데이터의 최대 표시 범위를 제한합니다.
- 최소값: Y축 데이터의 최소 표시 범위를 제한합니다.
- 버킷 수: 데이터 그룹화 세분성을 결정합니다.
설정이 완료되면 데이터 포인트 위에 마우스를 올리면 각 히트맵 블록의 발생 시간, 개수, 구간을 확인할 수 있습니다.
