토폴로지 뷰¶
대시보드의 시각화 효과를 높이기 위해 Guance는 기존 서비스 맵 및 리소스 호출 그래프를 컴포넌트화했습니다. 서로 다른 항목 간의 관계와 상대적 위치를 표시하는 데 사용할 수 있습니다.
차트 쿼리¶

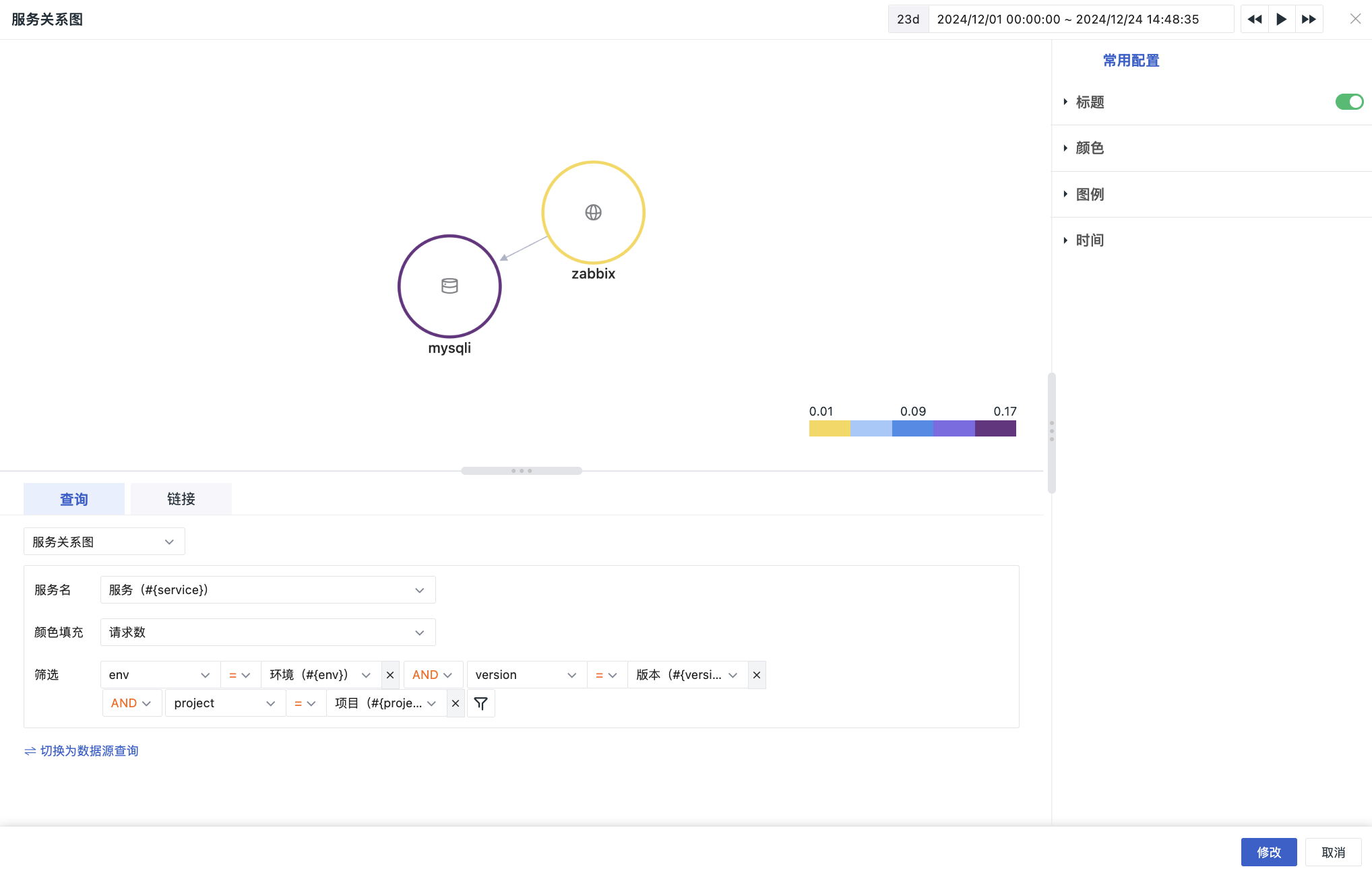

서비스 관계도¶
- 서비스 이름: 모든 관련 뷰 변수 또는 특정 값을 선택할 수 있습니다.
- 색상 채우기: 요청 수, P50 응답 시간, P75 응답 시간, P99 응답 시간 및 오류율을 포함합니다.
- 필터:
env,version,project,source_type의 네 가지 필드를 선택할 수 있습니다.

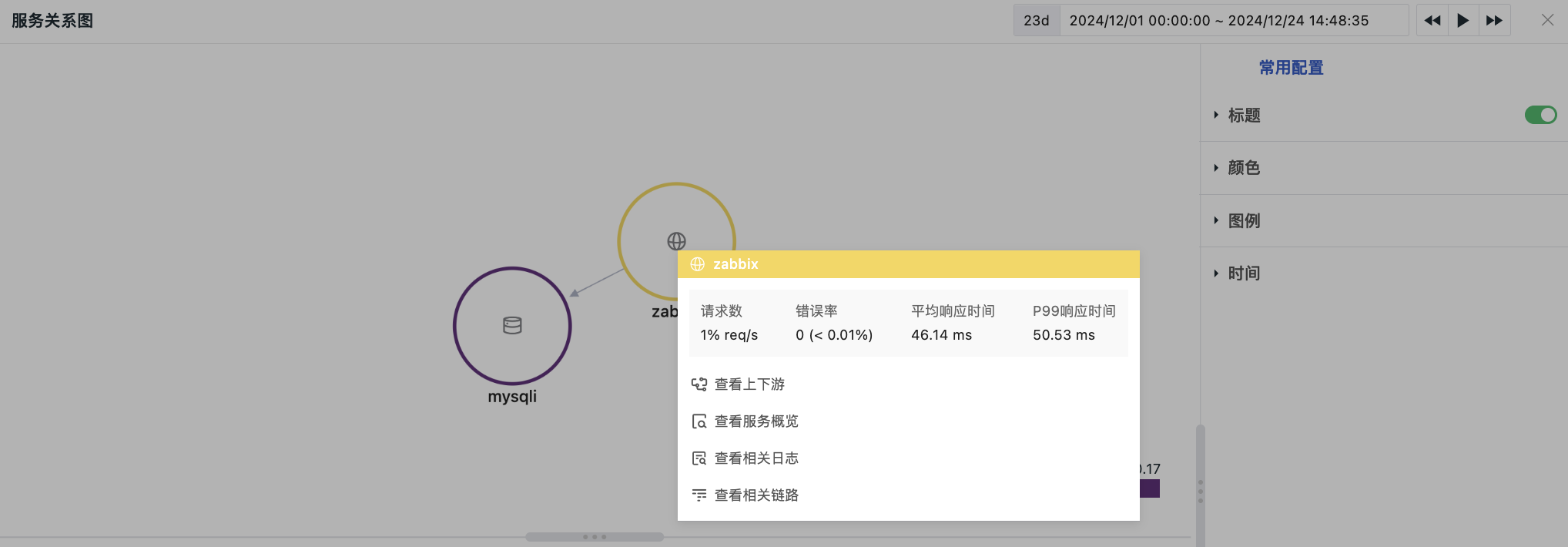

서비스 아이콘을 클릭하면 현재 서비스의 업스트림/다운스트림 관계, 서비스 개요, 로그 등의 정보를 확인할 수 있습니다.
여기서도 Service Map 워크스페이스 간 조회가 지원됩니다.

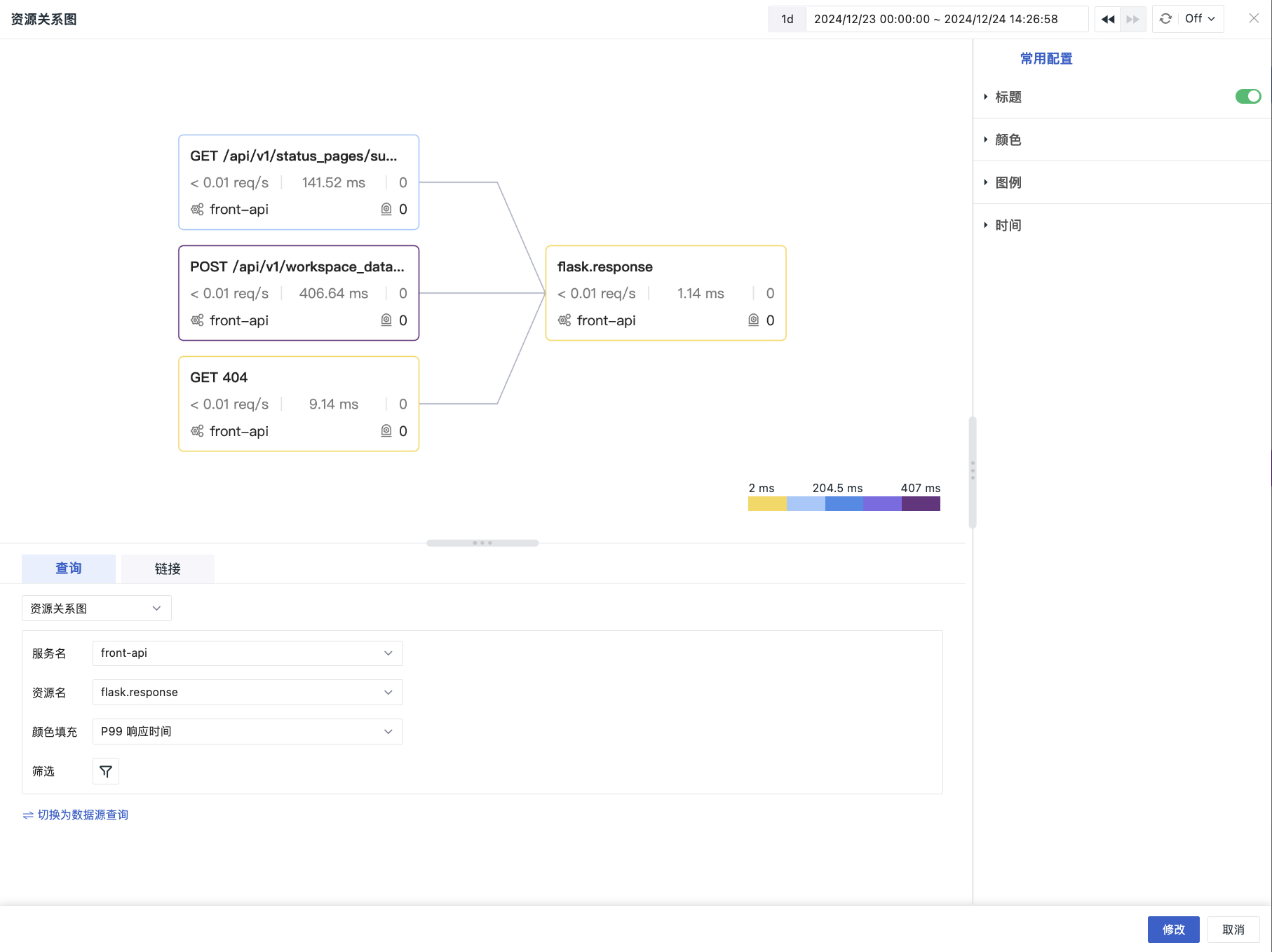

리소스 관계도¶
- 서비스 이름: 모든 관련 뷰 변수 또는 특정 값을 선택할 수 있습니다.
- 리소스 이름: 모든 관련 뷰 변수 또는 특정 값을 선택할 수 있습니다.
- 색상 채우기: P99 응답 시간, 요청 오류율, 이벤트 상태를 포함합니다.
- 필터:
env,version의 두 가지 필드를 선택할 수 있습니다.
주의
리소스 관계도는 단일 리소스에 대해서만 그릴 수 있습니다. 따라서 리소스 이름이 단일 값을 선택한 경우, 서비스 이름도 단일 값이어야 합니다. 서비스 이름이 특정 뷰 변수를 선택했고 해당 변수가 여러 값을 포함하는 경우 차트에 오류가 발생합니다.

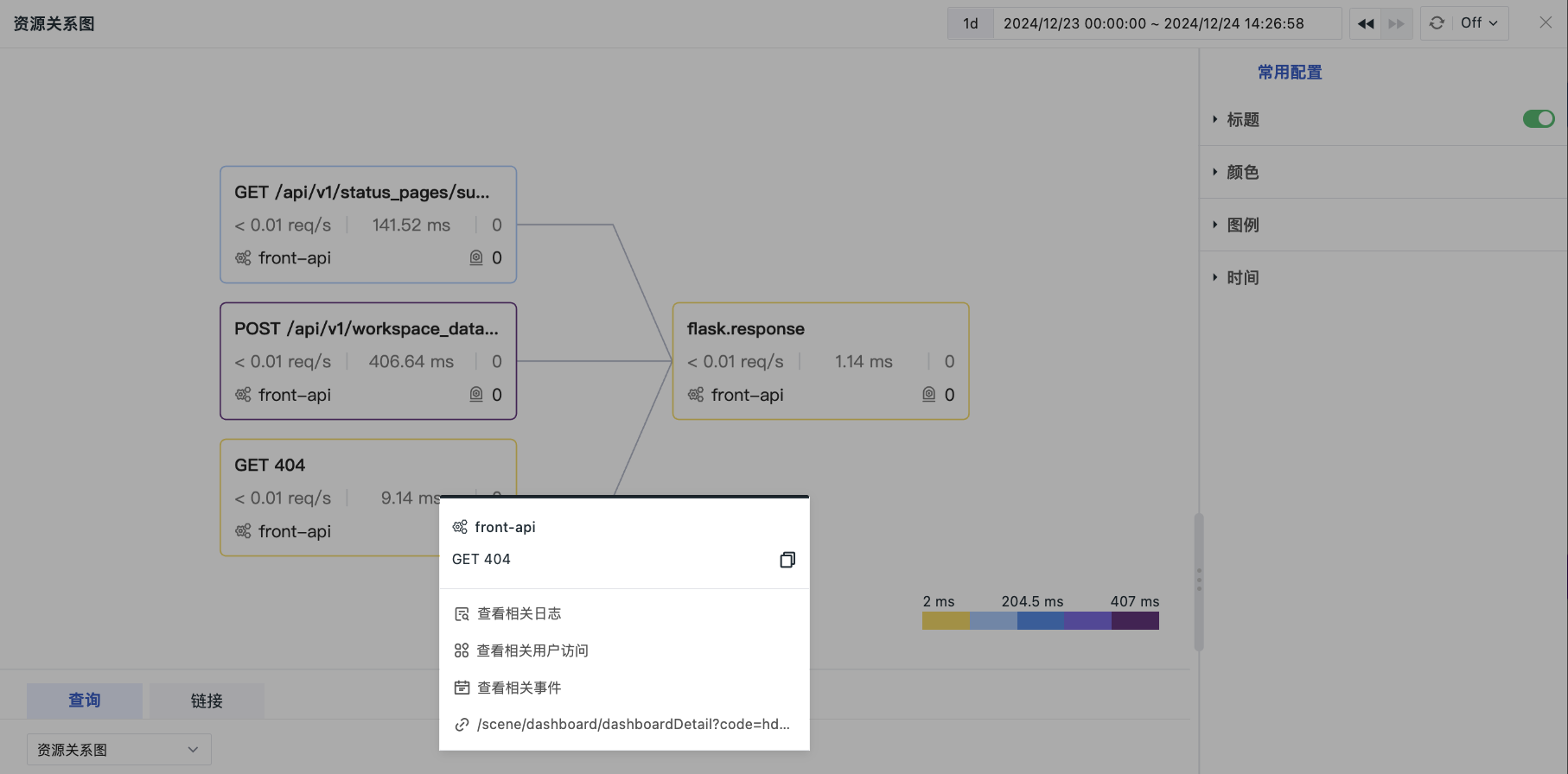

리소스 아이콘을 클릭하면 현재 리소스와 관련된 로그, RUM, 이벤트 등의 정보를 확인할 수 있습니다.

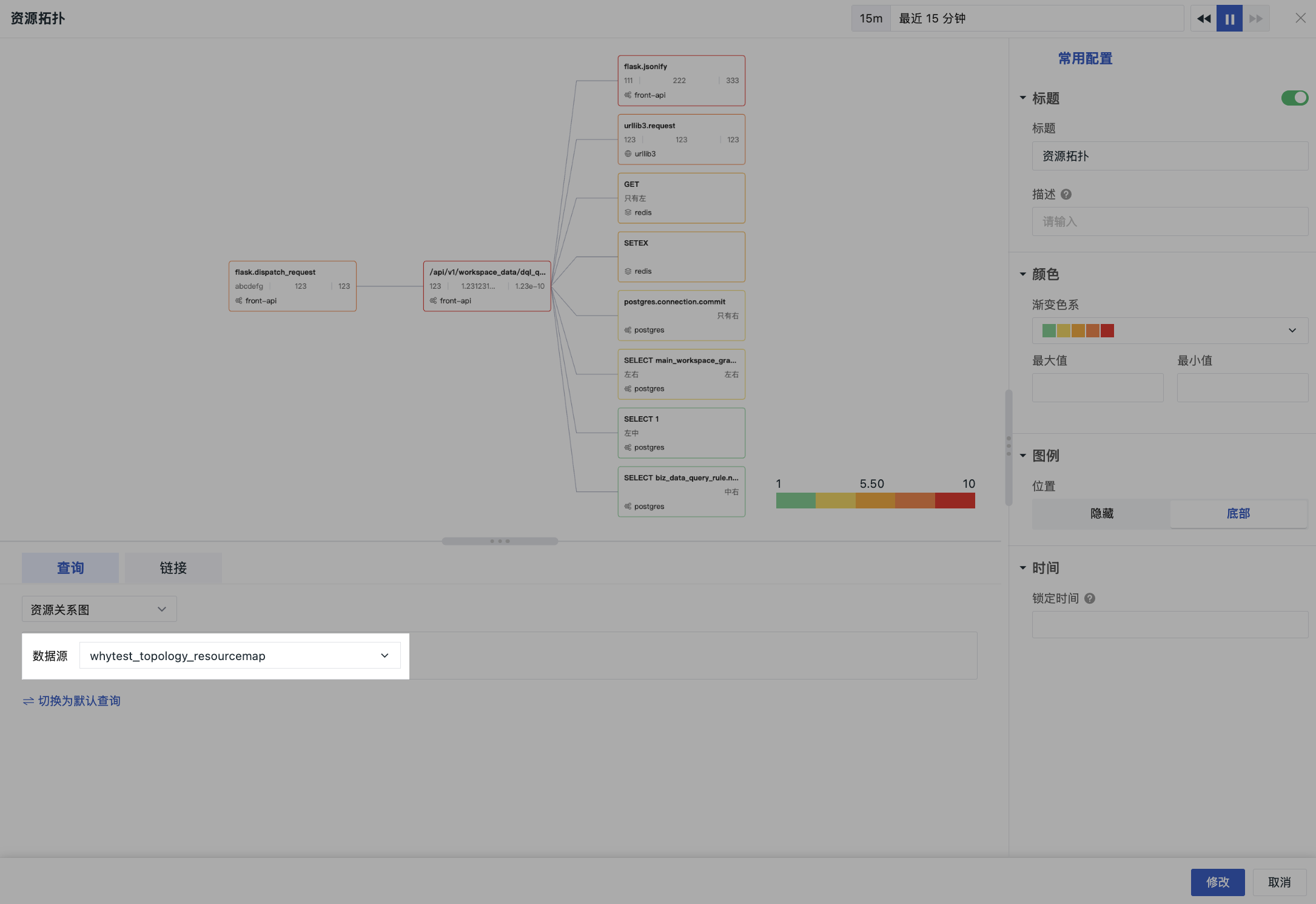

외부 데이터 조회¶
외부 데이터 조회 방식을 통해 시스템에서 정의한 데이터 구조에 따라 데이터를 보고하기만 하면 모든 데이터를 사용하여 토폴로지 뷰를 그리고 로컬 Function 함수를 통해 최종 차트를 생성하고 표시할 수 있습니다.
연동 데이터에 필요한 토폴로지 뷰 데이터 구조는 관련 인터페이스 응답 데이터 설명을 참조하세요.
차트 설정¶
자세한 내용은 차트 설정을 참조하세요.
