시각화 차트¶

Guance는 30여 가지 표준화된 시각화 차트를 제공하여 다양한 데이터 표시 요구를 충족합니다. 뷰 변수, 차트 링크 등 고급 기능을 통해 차트 간 데이터 연동을 구현하고 맞춤형 전문 모니터링 뷰를 구축할 수 있습니다.

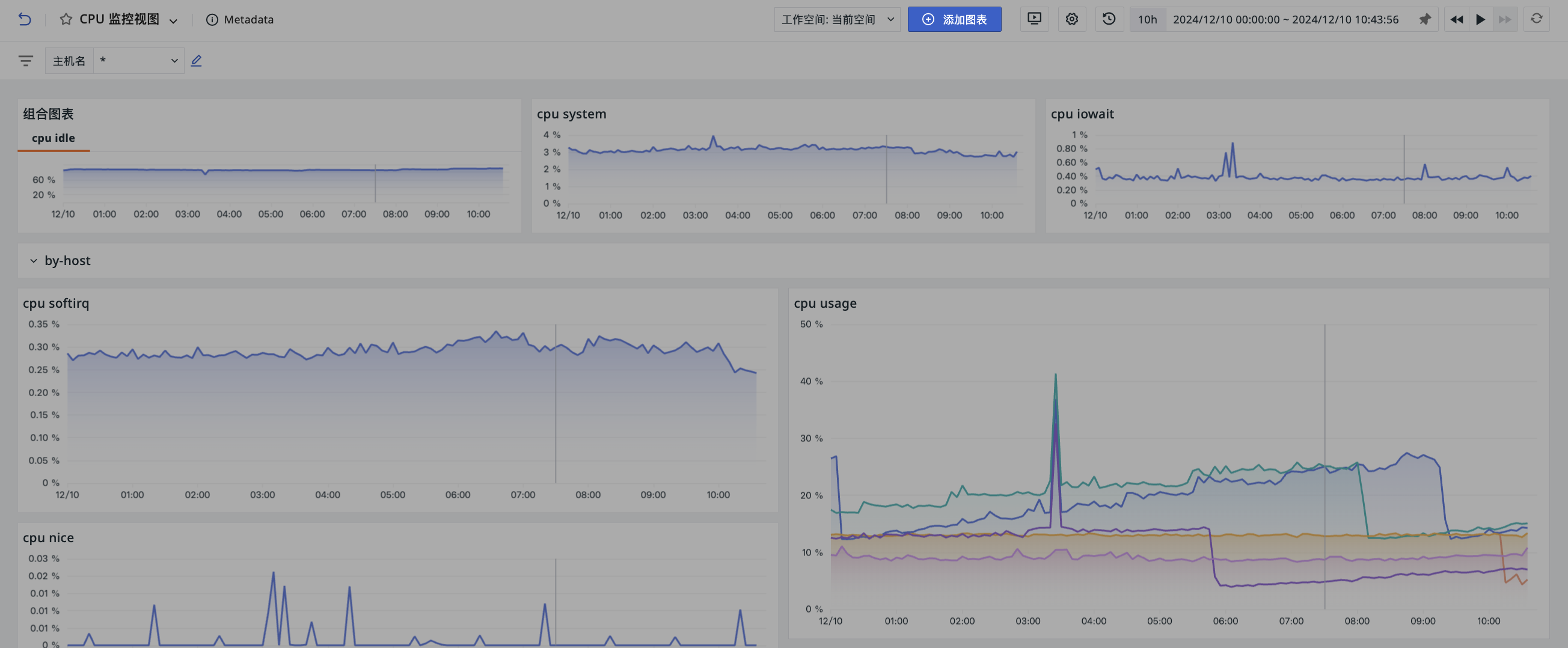

차트 추가¶

1. 대시보드 페이지로 이동합니다.

2. 차트 추가를 시작합니다.

3. 추가할 차트 유형을 선택합니다.

4. 생성을 클릭하면 추가가 완료됩니다.

차트 유형¶

추세 및 비교¶

• 시계열 차트: 데이터가 시간에 따라 변화하는 추세를 표시합니다.

  • 시계열 꺾은선 차트

  • 시계열 막대 차트

  • 시계열 영역 차트

• 그룹형 막대 차트: 항목 간의 비교 상황을 표시합니다.

  • 그룹형 세로 막대 차트

  • 그룹형 가로 막대 차트

• 상위 목록: 일정 기간 동안 그룹화된 데이터의 순위를 표시합니다.

• 개요 차트: 핵심 수치 또는 지표를 표시합니다.

비율 및 구성¶

• 파이 차트: 데이터의 비율 관계를 표시합니다.

  • 파이 차트

  • 도넛 차트

  • 로즈 차트

• 트리맵: 서로 다른 카테고리의 비율을 표시하며, 공간을 효율적으로 활용하여 파이 차트보다 더 많은 데이터를 표시할 수 있습니다.

• 퍼널 차트: 비즈니스 프로세스의 전환 상황을 표시합니다.

• 생키 다이어그램: 데이터나 에너지의 흐름을 표시하는 특수한 흐름도입니다.

관계 및 분포¶

• 산점도: 데이터를 점 형태로 표시하여 두 변수 간의 관계와 영향 정도를 보여줍니다.

• 버블 차트: 세 변수 간의 관계와 영향 정도를 표시하며, 버블 크기로 세 번째 변수를 나타냅니다.

• 셀룰러 맵: 여러 그룹의 데이터 분포를 표시하며, 색상 블록의 색상 진하기로 데이터 크기를 나타냅니다.

• 토폴로지 맵: 서로 다른 개체 간의 관계와 상대적 위치를 표시합니다.

• 히스토그램: 품질 분포도라고도 하며, 높이가 서로 다른 일련의 막대로 데이터 분포를 나타냅니다.

• 히트맵: 색상 진하기 변화를 통해 데이터의 밀도나 강도를 표시하며, 일반적으로 그라데이션 색상을 사용하여 서로 다른 값의 범위를 나타냅니다.

테이블 및 목록¶

• 테이블 차트

  • 그룹 테이블 차트: 서로 다른 카테고리 또는 그룹의 데이터 지표를 표시합니다.

  • 시계열 테이블 차트: 시간에 따라 변화하는 데이터 추세를 표시합니다.

• 데이터 목록: 로그, APM, 인프라 등 데이터 소스의 시계열 데이터 목록을 표시하며, 표시할 데이터 범위와 열을 사용자 지정할 수 있습니다.

• 대시보드 목록: 탐색형 패널로, 그룹 규칙에 따라 대시보드 링크를 표시하며 클릭하여 이동할 수 있습니다.

모니터링 및 알림¶

• SLO: 이미 설정된 SLO 모니터를 직접 선택하여 관련 성능 데이터를 표시합니다.

• 게이지 차트: 지표의 진행률 또는 완료 상황을 표시합니다.

• 알림 통계 차트: 미복구 알림 이벤트를 목록 형태로 표시하여 시스템의 긴급 문제를 신속하게 식별하고 대응합니다.

• 인시던트 통계: 인시던트 수임률, 평균 응답 시간, 평균 복구 시간을 표시하여 처리 효율과 변화 추세를 확인합니다.

• 모니터 요약: 최근 2일간의 모니터 이벤트를 자동으로 조회하고 모니터가 가장 최근에 트리거한 이벤트 상태를 표시합니다.

지리 공간¶

• 중국 지도: 서로 다른 지리적 위치에서의 분포를 표시하며 색상 진하기로 데이터 크기를 나타냅니다.

• 세계 지도: 데이터가 서로 다른 지리적 위치에 분포하는 것을 표시하며 색상으로 데이터 크기를 나타냅니다.

멀티미디어 및 임베드¶

• 텍스트: Markdown 형식의 문서에 텍스트, 이미지, 하이퍼링크 등 팁, 설명 및 다양한 콘텐츠를 추가하는 데 사용합니다.

• 이미지: 대시보드에 이미지를 표시하며, 이미지 URL 추가를 통해 구현할 수 있습니다. 채우기, 맞춤, 늘리기, 가운데 정렬 등 다양한 이미지 표시 옵션을 제공합니다.

• 비디오: 대시보드에 비디오 URL을 추가하여 비디오 콘텐츠를 표시하고 정보 전달 효과를 높일 수 있습니다.

• 명령 패널: 명령 버튼으로 구성되며, 사용자가 클릭하여 특정 명령을 실행하거나 지정된 링크로 이동할 수 있습니다.

• IFrame: 대시보드에 외부 페이지를 임베드하는 데 사용하며, https 및 http 링크를 지원합니다.

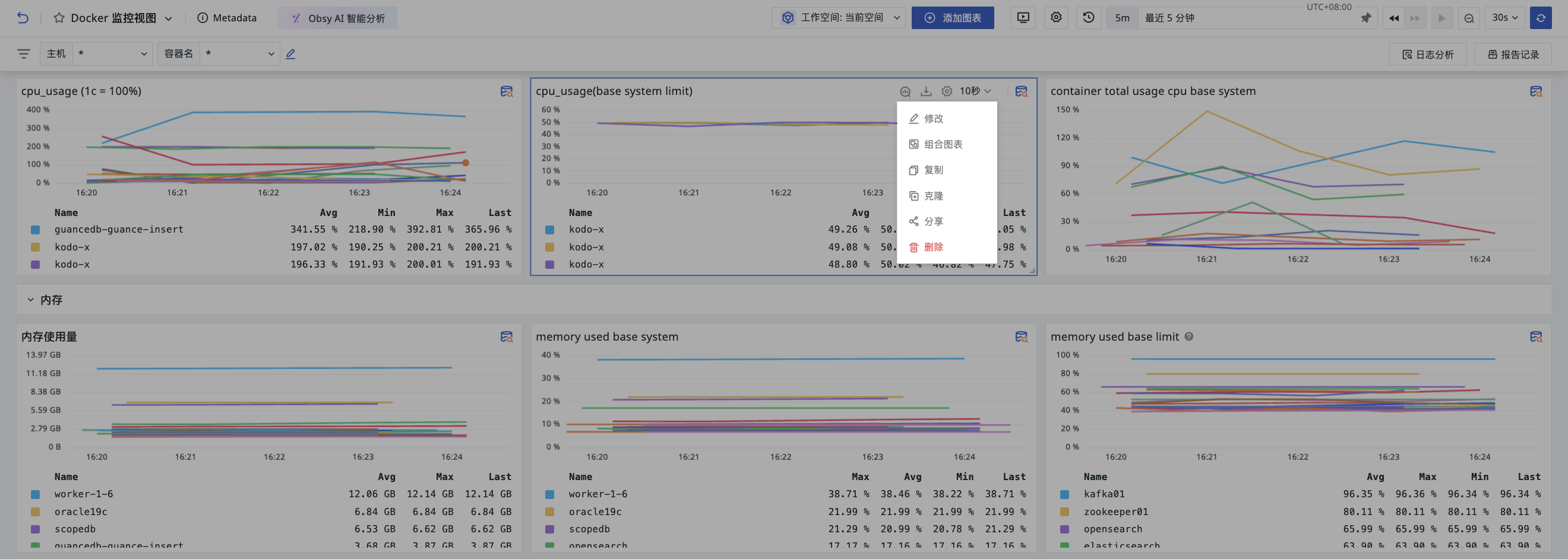

차트 설정¶

대시보드 페이지에서 차트 오른쪽 상단의 작업 버튼을 클릭하면 다음과 같은 외부 설정을 진행할 수 있습니다.

• 수정: 차트 구성을 편집합니다.

• 차트 조합

• 복사: 차트의 모든 설정을 복사합니다. 현재 또는 다른 대시보드, 노트에 사용할 수 있습니다.

• 복제: 현재 대시보드에 차트를 바로 복제합니다.

• 삭제: 현재 차트를 삭제합니다.

• 공유: 현재 차트를 외부에 공유합니다.

시간 간격¶

차트 외부의 시간 간격 표시는 차트 내부 > 고급 설정 > 시간 간격 설정의 영향을 받습니다.

시간 잠금¶

차트 편집 페이지로 이동하여 시간 위젯에서 데이터 조회 시간 범위를 선택합니다. 저장 후 차트 외부에 잠금 시간이 동기화되어 표시됩니다.

자동 정렬¶

시간 축을 조정하여 서로 다른 시점이나 주기로 수집된 데이터를 동일한 시간 기준에 맞추는 방식입니다.

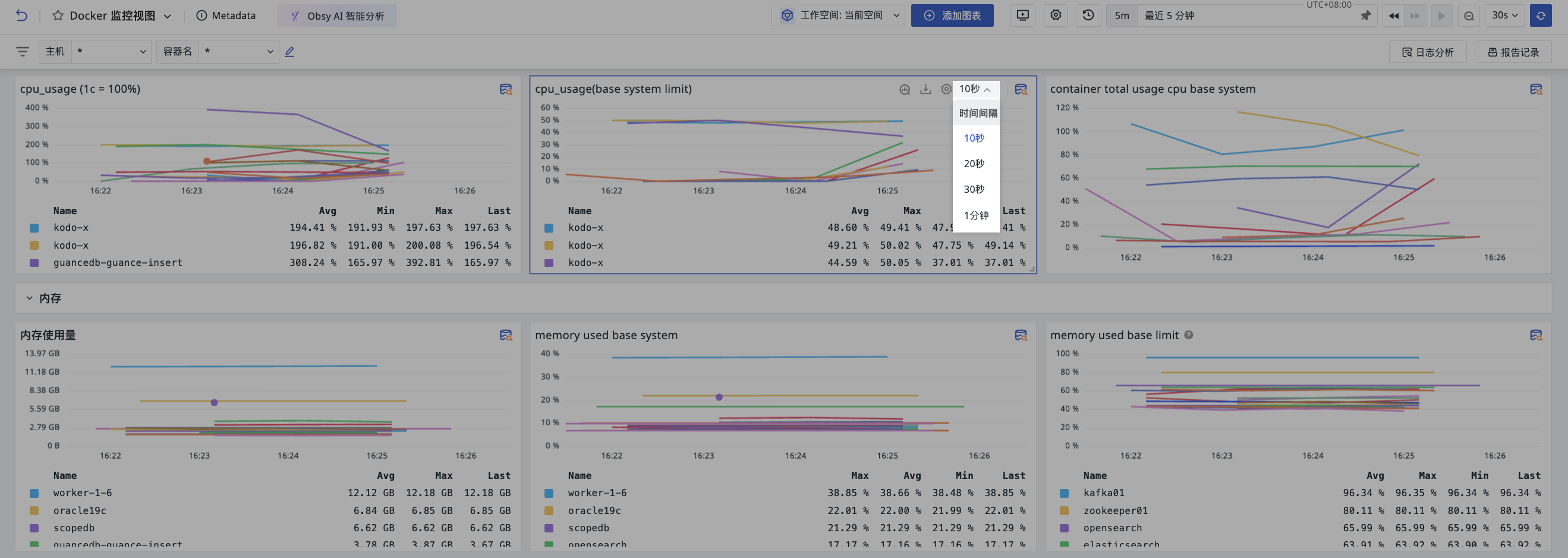

시계열 차트 등에서 시간 간격으로 자동 정렬을 선택하면 저장 후 차트 외부에 시간 간격 옵션이 동기화되어 표시됩니다.

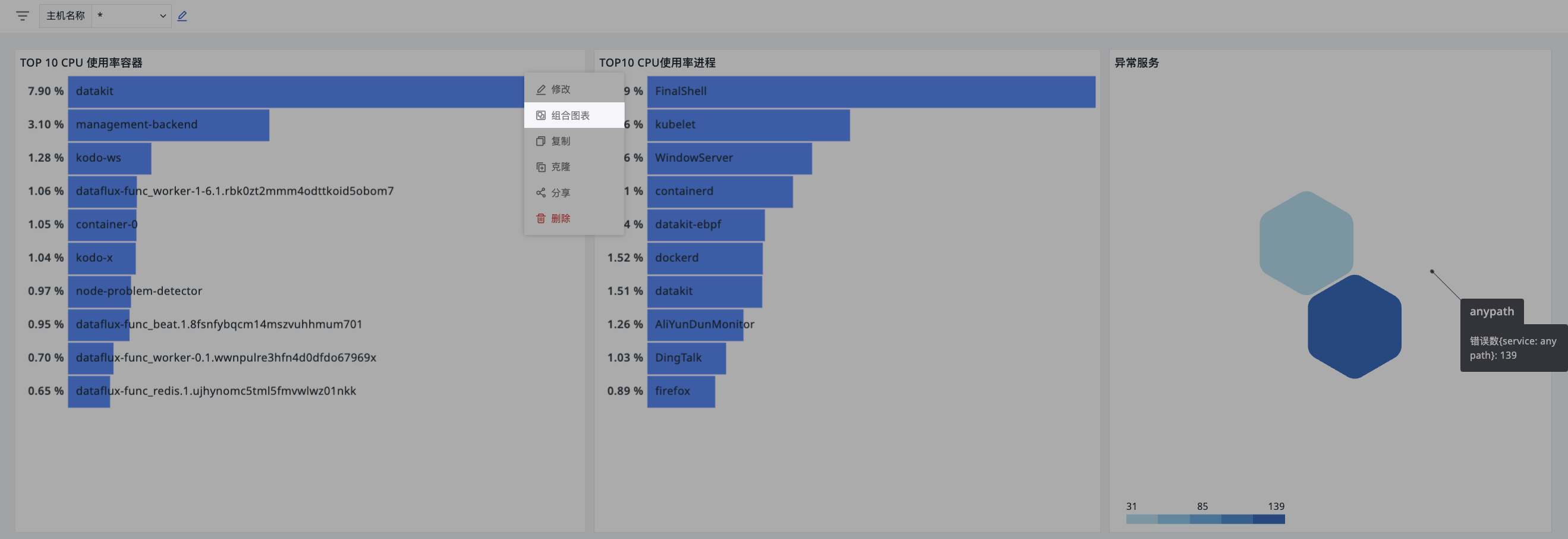

차트 조합¶

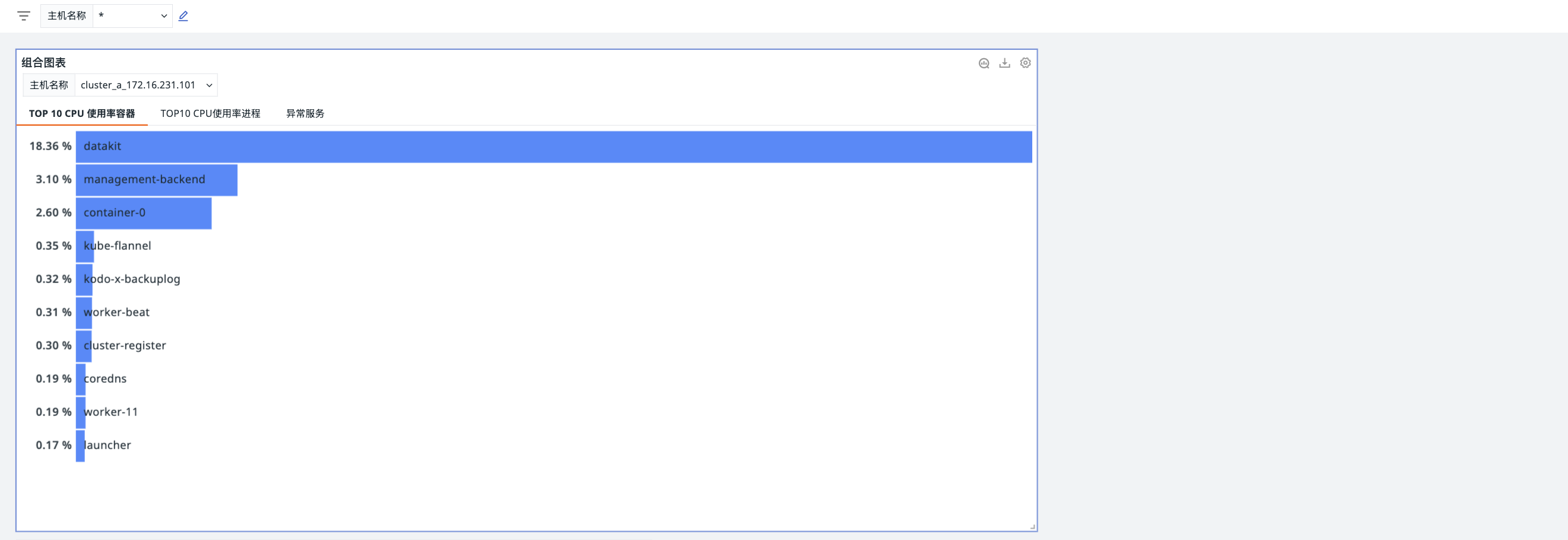

여러 차트를 하나의 통합 뷰로 조합하여 대시보드 뷰 변수를 적용하고, 유연한 필터링과 조합 비교를 구현할 수 있습니다.

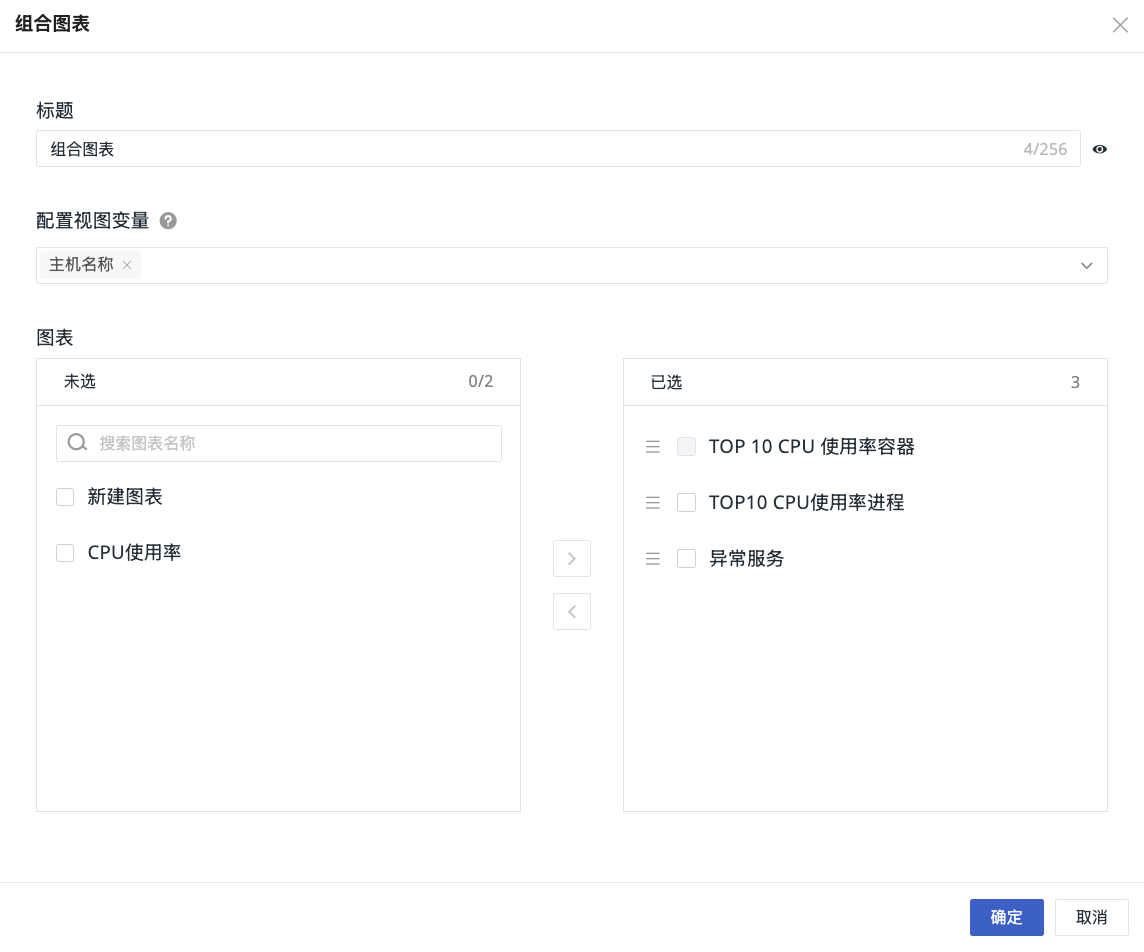

1. 수정을 클릭하여 차트 조합 구성 페이지로 이동합니다.

2. 현재 조합 차트의 제목을 정의합니다.

3. 조합 차트에 변수를 구성합니다.

4. 차트를 선택합니다.

5. 확인을 클릭합니다.

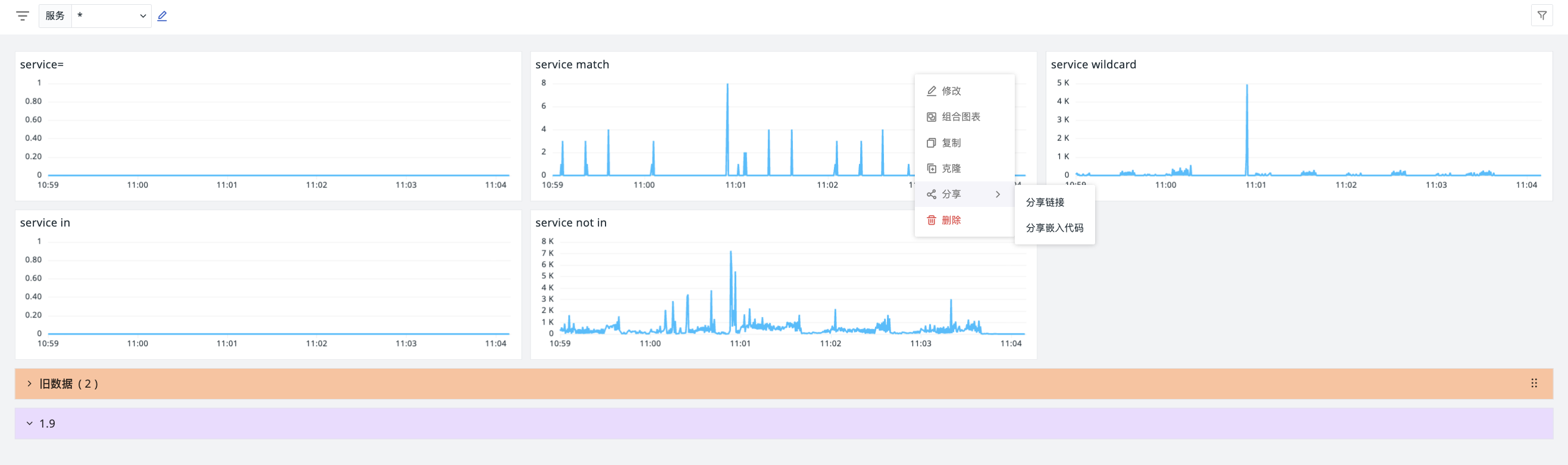

공유¶

다음 두 가지 방식으로 차트를 공유할 수 있습니다.

공유 링크

공유 임베드 코드

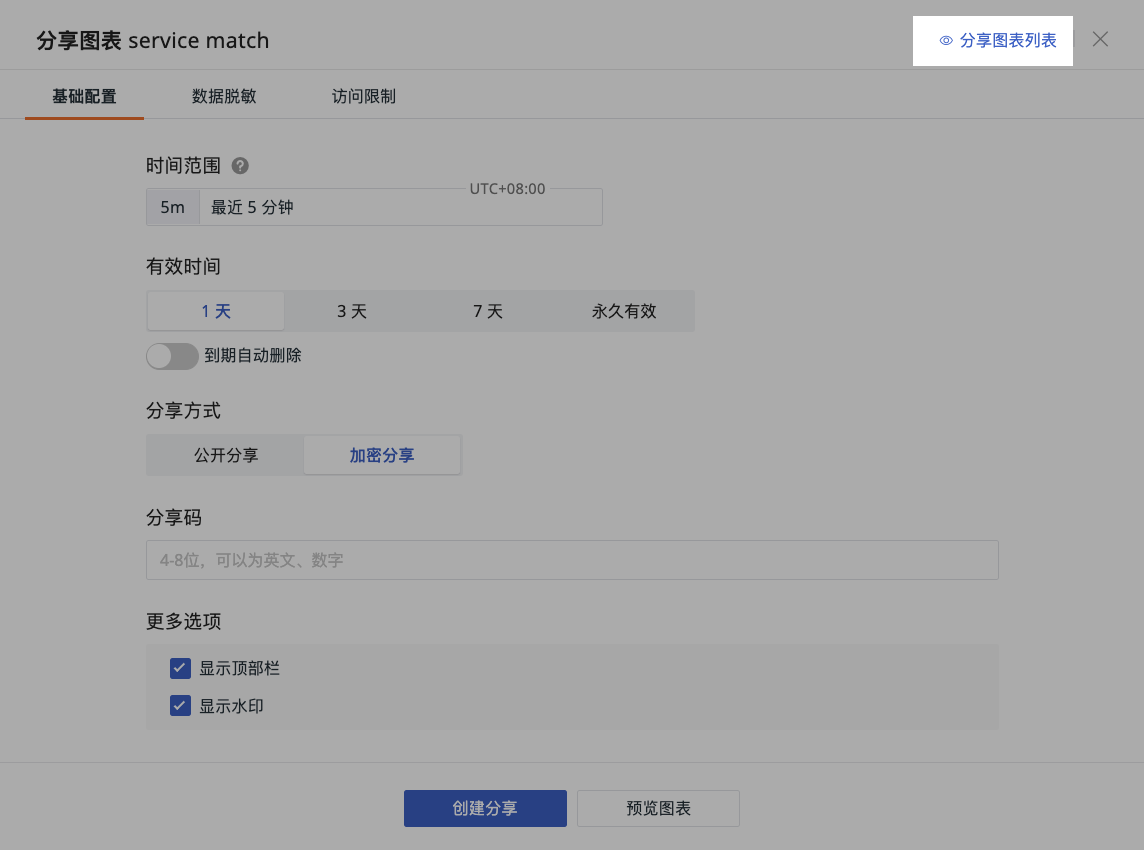

공유된 차트는 관리 > 공유 관리 > 공유 차트에 저장됩니다. 해당 메뉴에서 확인하거나, 공유 인터페이스 상단의 '공유 차트 목록'을 클릭하여 확인할 수 있습니다.

공유 링크¶

차트 링크를 통해 차트를 외부에 공유하려면 세 가지 유형의 설정이 필요합니다.

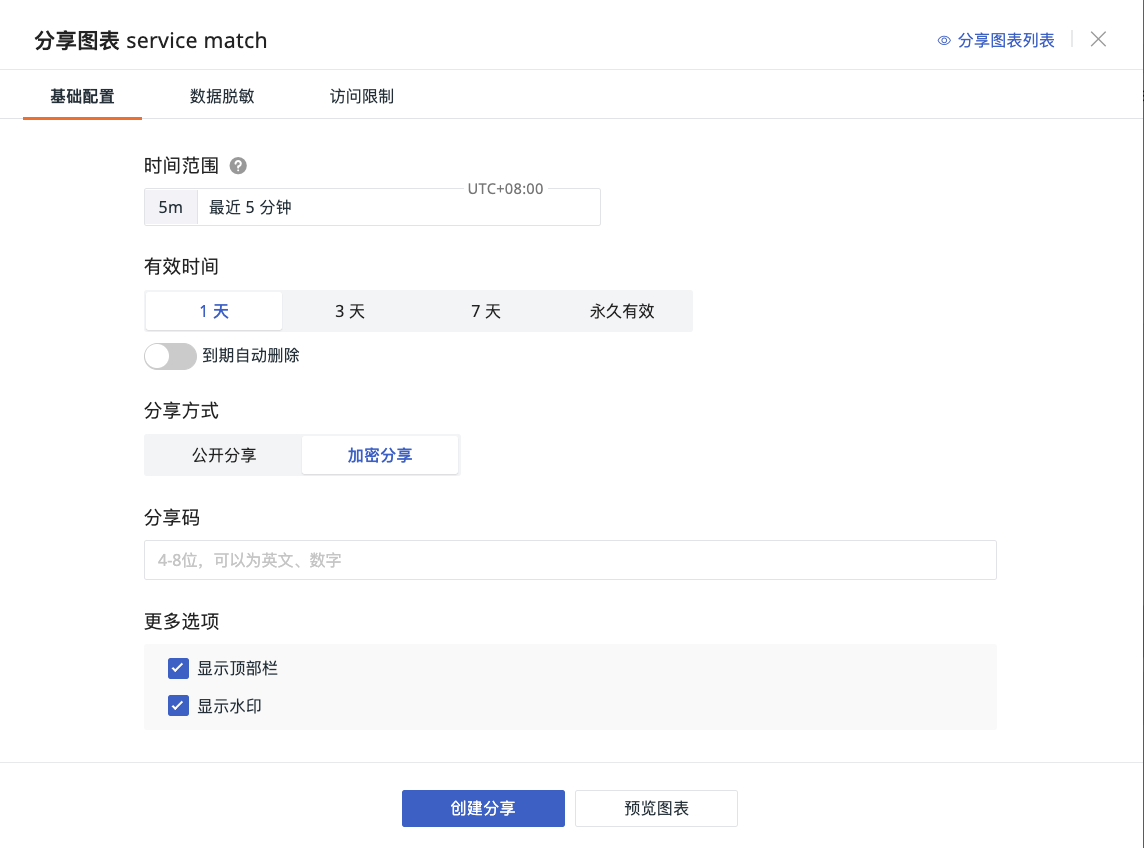

1. 기본 설정

• 시간 범위: 시스템이 기본적으로 현재 대시보드 차트의 시간을 선택합니다. 이후 차트가 공유되면 공유 대상자가 조회할 수 있는 차트 시간 범위입니다.

• 유효 시간 선택: 1일, 3일, 7일, 영구 유효가 포함됩니다.

• 차트가 공유된 후 만료 시 자동 삭제되도록 설정할 수 있습니다.

• 공유 방식 선택:

  • 공개 공유

  • 암호화 공유: 공유 코드를 정의합니다. 공유 대상자는 공유 코드를 입력해야 차트를 조회할 수 있습니다.

• 추가 옵션: 상단 바와 워터마크 표시 여부를 선택합니다.

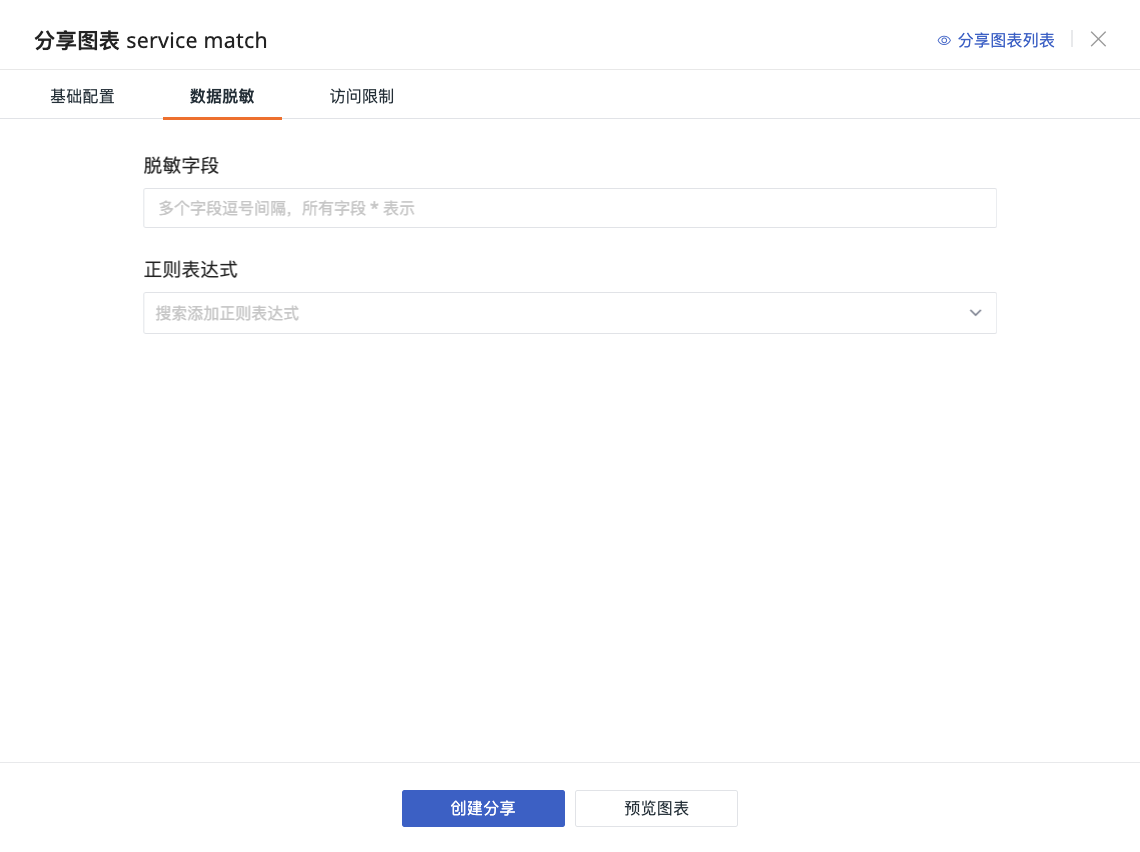

2. 데이터 마스킹

차트 내 필드 값 내용에 대해 마스킹을 설정할 수 있습니다. 마스킹 필드와 정규 표현식을 입력하고 미리보기를 클릭하면, 정규식과 일치하는 내용이 현재 차트에서 *로 표시됩니다.

• 마스킹 필드 입력(다중 선택 지원);

• 정규 표현식: 정규식 구문을 통해 마스킹을 구현합니다.

더 많은 작업 방법은 필드 표시 권한을 참고하세요.

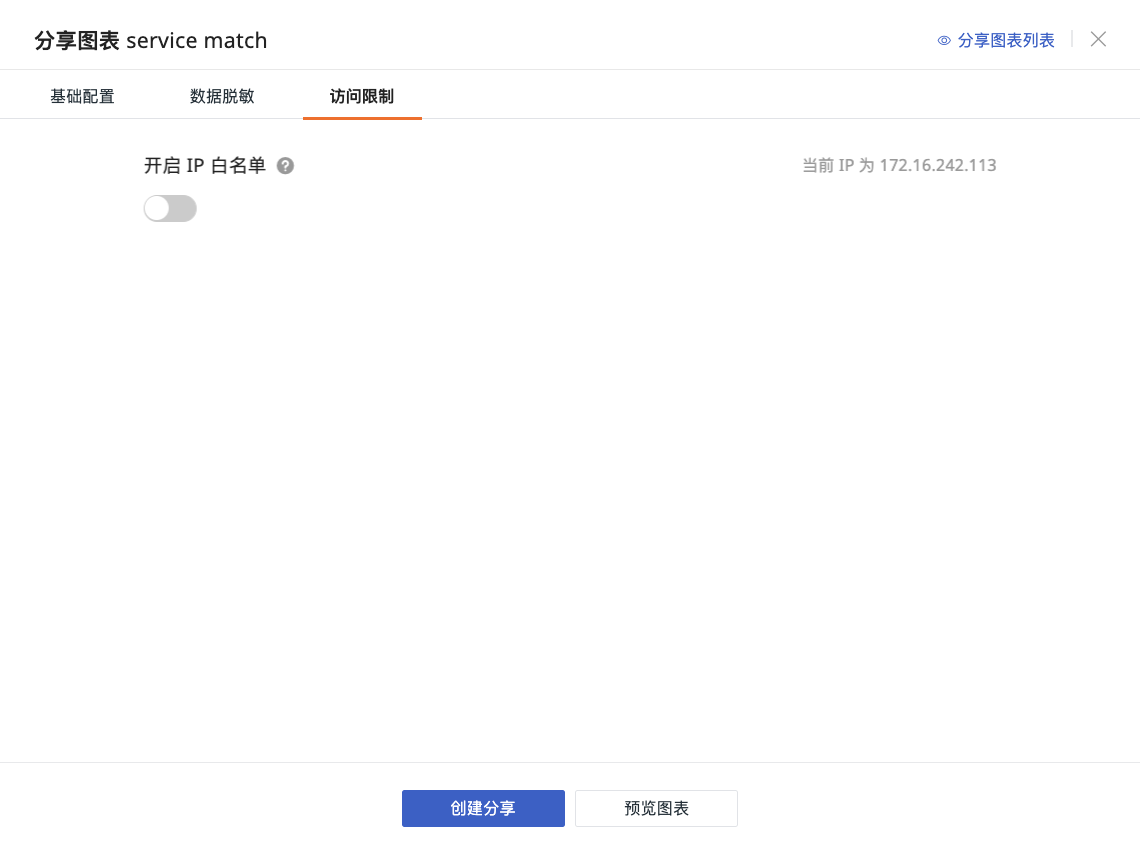

3. 액세스 제한

현재 공유된 차트에 대해 IP 화이트리스트 액세스를 활성화할지 선택할 수 있습니다.

• 워크스페이스 IP 화이트리스트: 워크스페이스의 IP 화이트리스트 설정 변경을 따르며, 차트 공유에서는 편집하거나 수정할 수 없습니다.

• 사용자 정의 입력: IP 액세스 화이트리스트를 직접 입력할 수 있으며, 목록에 포함되지 않은 IP는 차트를 조회할 수 없습니다.

자세한 내용은 IP 화이트리스트 구성 방법을 참고하세요.

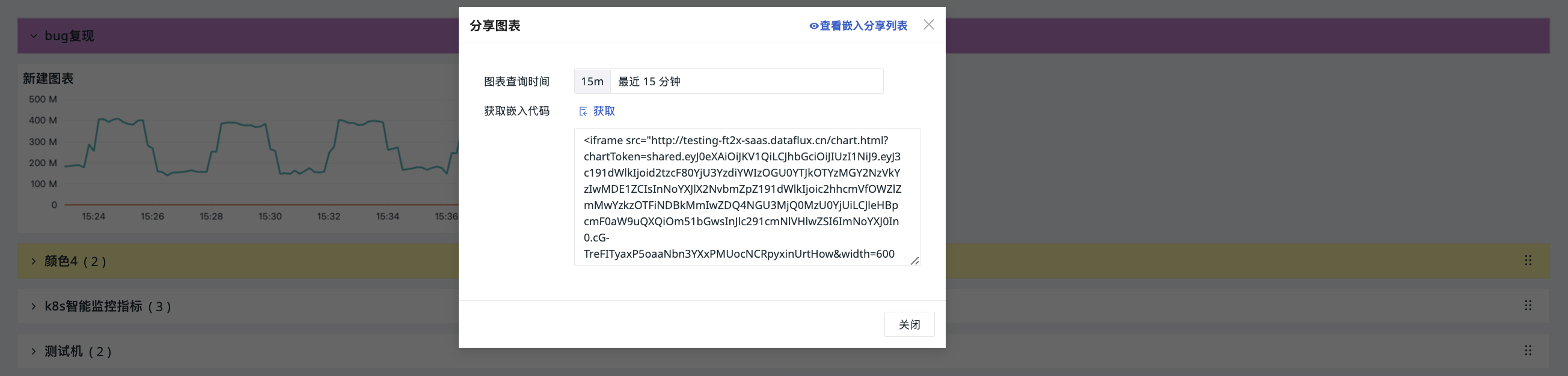

공유 임베드 코드¶

1. 설정 > 공유를 클릭합니다.

2. 차트 조회 시간을 선택합니다.

3. 임베드 코드를 가져옵니다.

4. 이때 차트 공유가 완료됩니다.

임베드 코드는 차트의 조회 시간에 따라 생성됩니다. 예를 들어 차트의 조회 시간이 최근 15분인 경우, 다른 플랫폼에 임베드하면 차트에 최근 15분의 조회 결과가 표시됩니다.

차트 내보내기¶

를 클릭하면 차트를 PNG 이미지로 내보낼 수 있습니다.

시계열 차트, 파이 차트, 상위 목록, 막대 차트, 트리맵, 조합 차트(테이블 차트) 등 특정 차트 유형은 추가로 CSV 파일로 내보낼 수 있어 더 다양한 데이터 활용 요구를 충족합니다.

차트 분석¶

차트 오른쪽의 분석을 클릭하거나 차트 상단의 빈 영역을 더블 클릭하면 차트를 확대하여 심층 분석할 수 있습니다. 열린 창에서 다음을 수행할 수 있습니다.

• 오른쪽에서 꺾은선 차트, 영역 차트, 막대 차트 등 스타일을 전환할 수 있습니다.

• 조회 시간 간격을 선택할 수 있습니다.

• 현재 창에서 바로 동기 대비를 수행할 수 있습니다.

• 마우스를 올리면 데이터 정보를 빠르게 확인할 수 있으며, 타임라인을 선택하면 특정 시간 범위의 지표 추세를 확인할 수 있습니다.

• 특정 시점에 hover하면, 다른 차트에 by 그룹 조건이 있고 동일한 태그가 있는 경우 관련 차트의 해당 영역이 동시에 강조 표시되어 연관 분석에 용이합니다.

• 차트를 클릭하면 해당 DQL 조회 구문을 확인할 수 있습니다.

유사 추세 지표¶

현재 지표와 추세가 유사한 다른 지표를 식별하여 연관 분석을 지원합니다.

시간 표시 고정¶

시계열 차트의 대상 시점을 클릭하여 드롭다운을 펼치면 시간 표시 고정을 선택할 수 있습니다. 고정 표시가 설정된 후에는 마우스 이동, 페이지 스크롤 또는 시계열 차트 전환에도 변경되지 않습니다.

관련 보기¶

특정 데이터 포인트를 클릭하면 다음을 수행할 수 있습니다.

• 뷰 변수에 적용합니다.

• 필터에 적용합니다.

• 그룹 태그 복사(현재 그룹 태그를 모두 복사하며, 이후 필터에 적용하여 조회할 수 있습니다).

• 로그, 컨테이너, 프로세스, 트레이스 등 연관 분석을 확인합니다.

• 차트 조회에 호스트(host) 정보가 포함되고 그룹 조건이 by host인 경우 호스트 모니터링 뷰를 확인할 수 있습니다.

• 메트릭 분석에서 열어 조회 조건을 직접 적용합니다.

드릴다운 분석¶

드릴다운 분석은 요약 데이터를 계층별로 분해하여 문제가 발생한 구체적인 위치를 파악할 수 있습니다(❗️드릴다운 분석은 단순 조회만 지원합니다).

1. 클릭하여 드릴다운 분석에 진입합니다.

2. 대상 시간 영역을 드래그하여 선택합니다.

3. 검색 시작을 클릭하면 해당 영역의 드릴다운 태그와 해당 시계열 차트 결과를 확인할 수 있습니다.

근본 원인 분석¶

데이터 연관 추론을 통해 문제의 근본 원인을 찾아냅니다(❗️근본 원인 분석은 단순 조회만 지원합니다).

근본 원인 분석은 디스크 사용률 및 메모리 사용률 분석을 지원합니다.
