トポロジー¶

インフラ > ネットワーク > ネットワークフロー に移動し、トポロジーに切り替えると、ネットワークの上流・下流の分布と、リソース間のネットワークトラフィックの関係を確認できます。

リソースタイプ¶

トポロジーでは、以下のリソースタイプで表示できます。

• ホスト
• Pod
• Deployment
• Service

リソースタイプを切り替えると、トポロジー図、検索条件、および利用可能なフィルターフィールドが同期して更新されます。

トポロジーの管理¶

ネットワークトポロジーは、以下の操作で管理できます。

• 時間ウィジェット: クエリする時間範囲を選択し、データを更新します。
• 検索とフィルター: キーワードまたはタグでリソースノードとその関連関係を絞り込みます。
• 塗りつぶし: TCP レイテンシなどのネットワークメトリクスをノードの塗りつぶし基準として選択します。
• リソースノード:
  • アイコンでリソースの種類を区別します。
  • ノードの枠線の色は、塗りつぶしメトリクスの値を反映します。
  • 双方向の曲線は、リソース間のネットワークトラフィックの方向を表します。
  • ノードのサイズと接続線の太さは、ネットワークトラフィックの量を反映します。
• カスタム範囲: 塗りつぶしメトリクスの色の範囲を設定します。範囲外の接続線とノードはグレーアウトされます。

関連分析¶

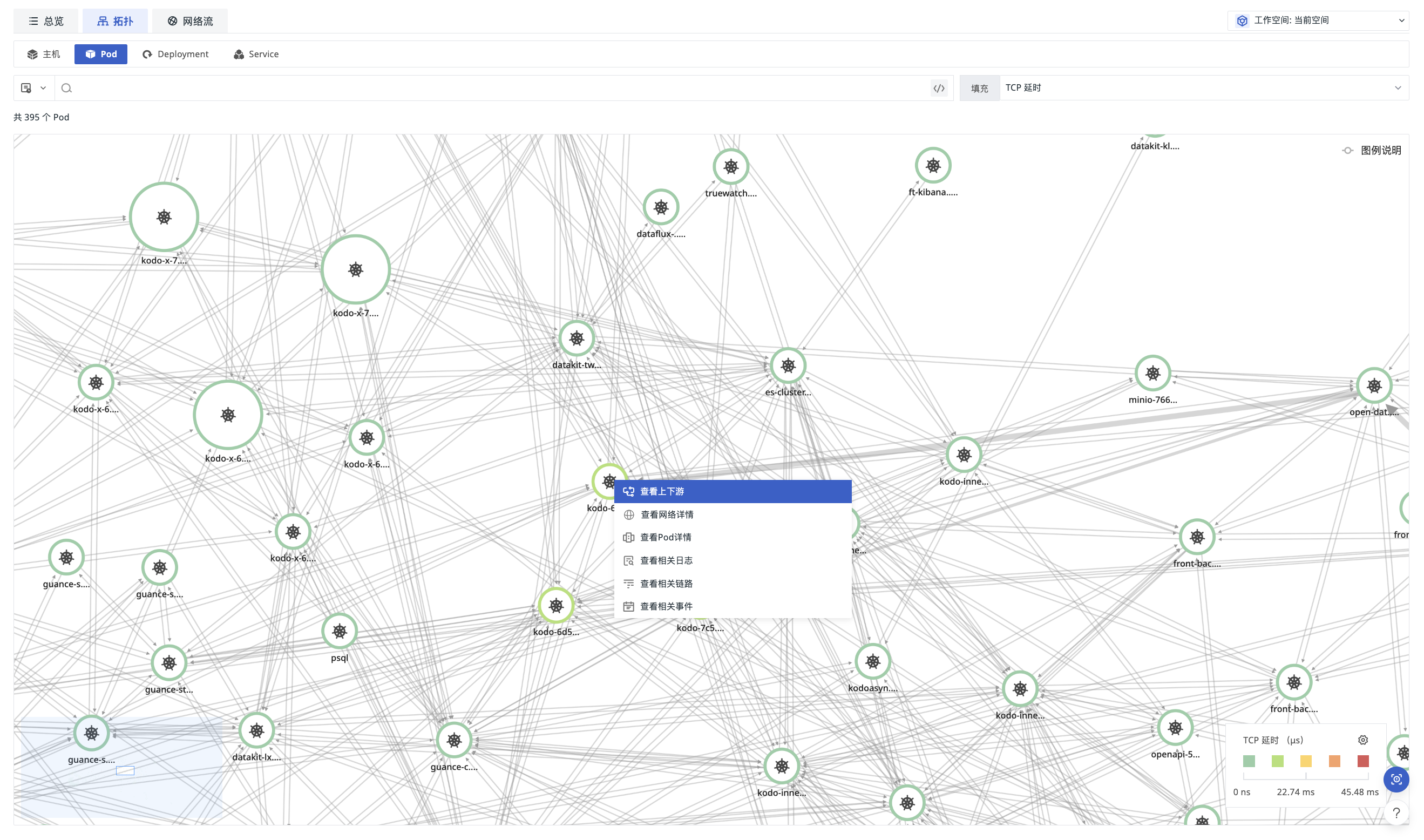

ノードをクリックすると、そのノードの上流・下流の関連を確認したり、関連する詳細、ログ、トレース、イベントのページに移動したりできます。

画面上部のリストをクリックすると、ネットワークフローのリストビューに戻ります。
