トポロジー図¶
ダッシュボードの可視化効果を高めるため、Guance では既存のサービス トポロジー図とリソース呼び出し図をコンポーネント化しています。これにより、異なる事物間の関係や相対位置を表示できます。
グラフクエリ¶

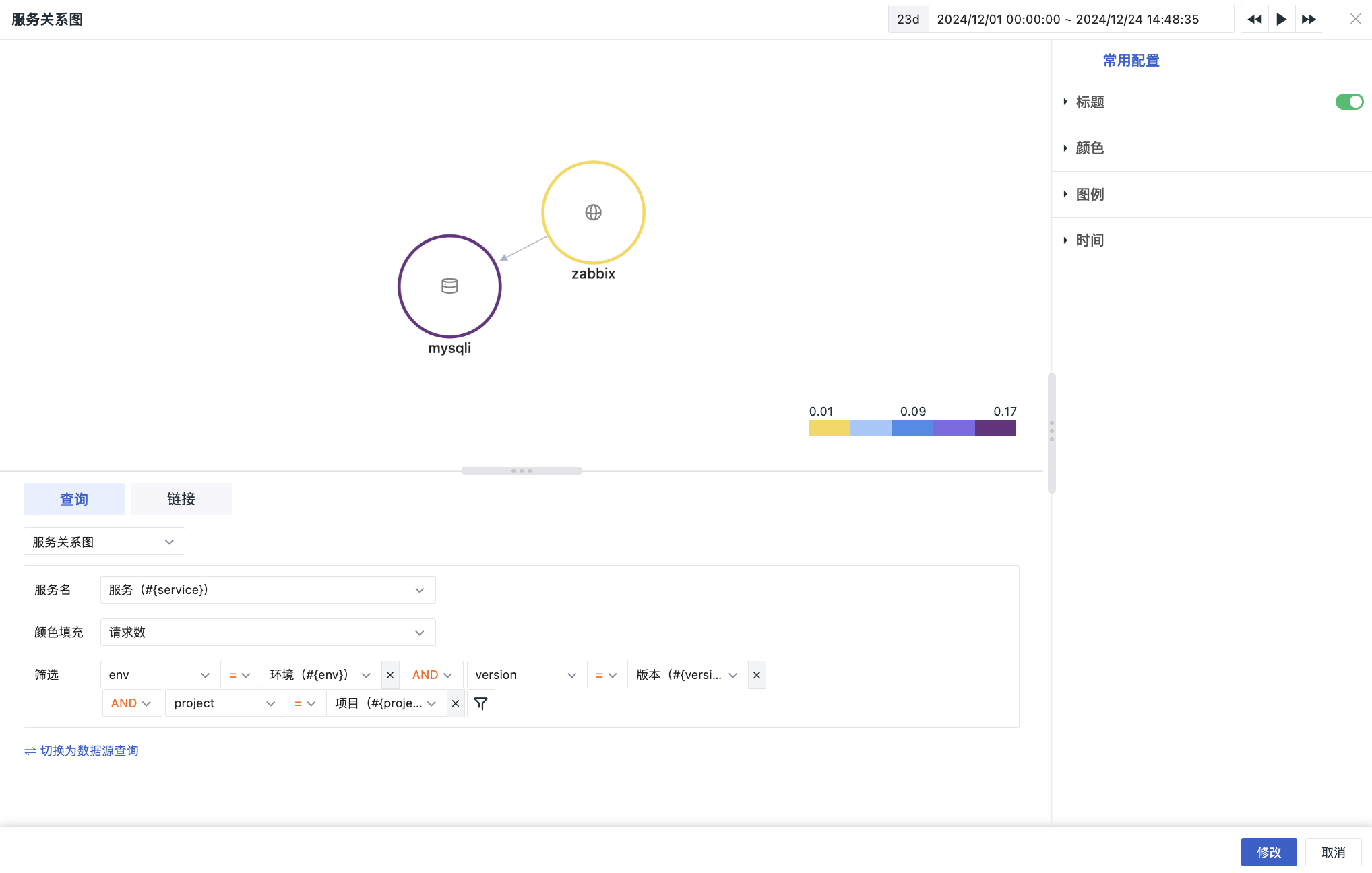

サービス関係図¶
- サービス名：関連するすべてのビュー変数、または具体的な値を選択できます。
- 色の塗りつぶし：リクエスト数、P50 応答時間、P75 応答時間、P99 応答時間、エラー率を含みます。
- フィルター：
env、version、project、source_typeの 4 つのフィールドから選択できます。

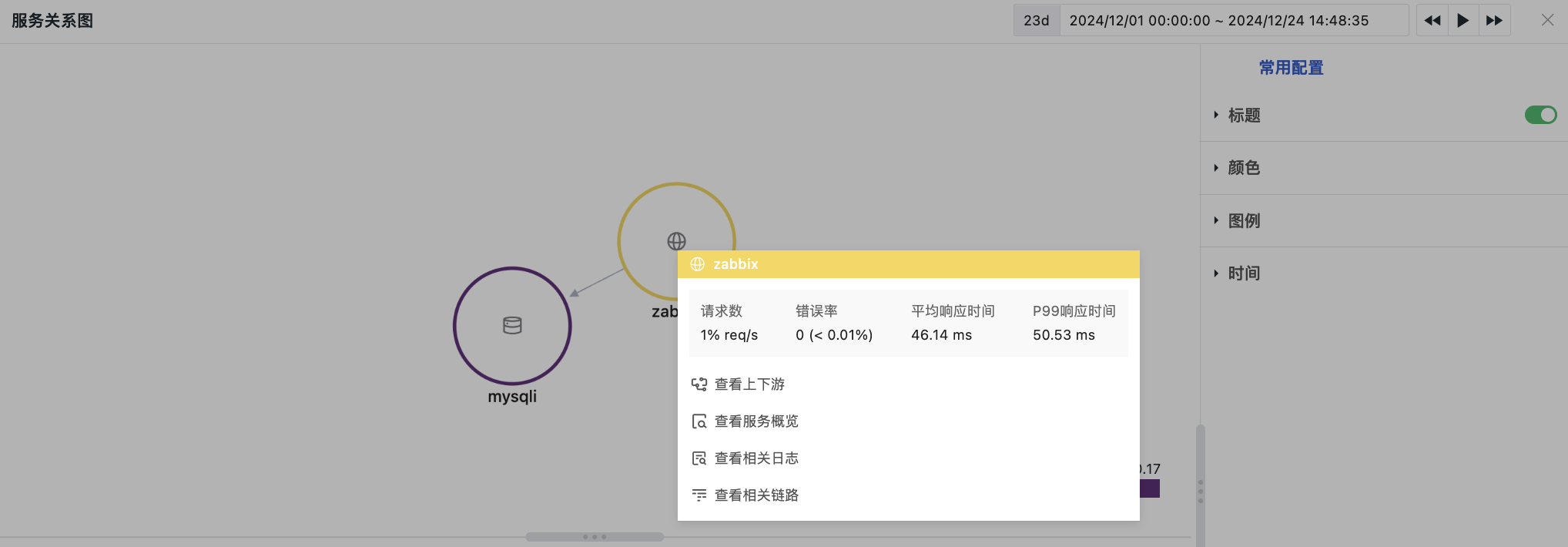

サービスアイコンをクリックすると、現在のサービスの上流/下流の関連、サービス概要、ログなどの情報を確認できます。
こちらでも Service Map のワークスペース間クエリ がサポートされています。

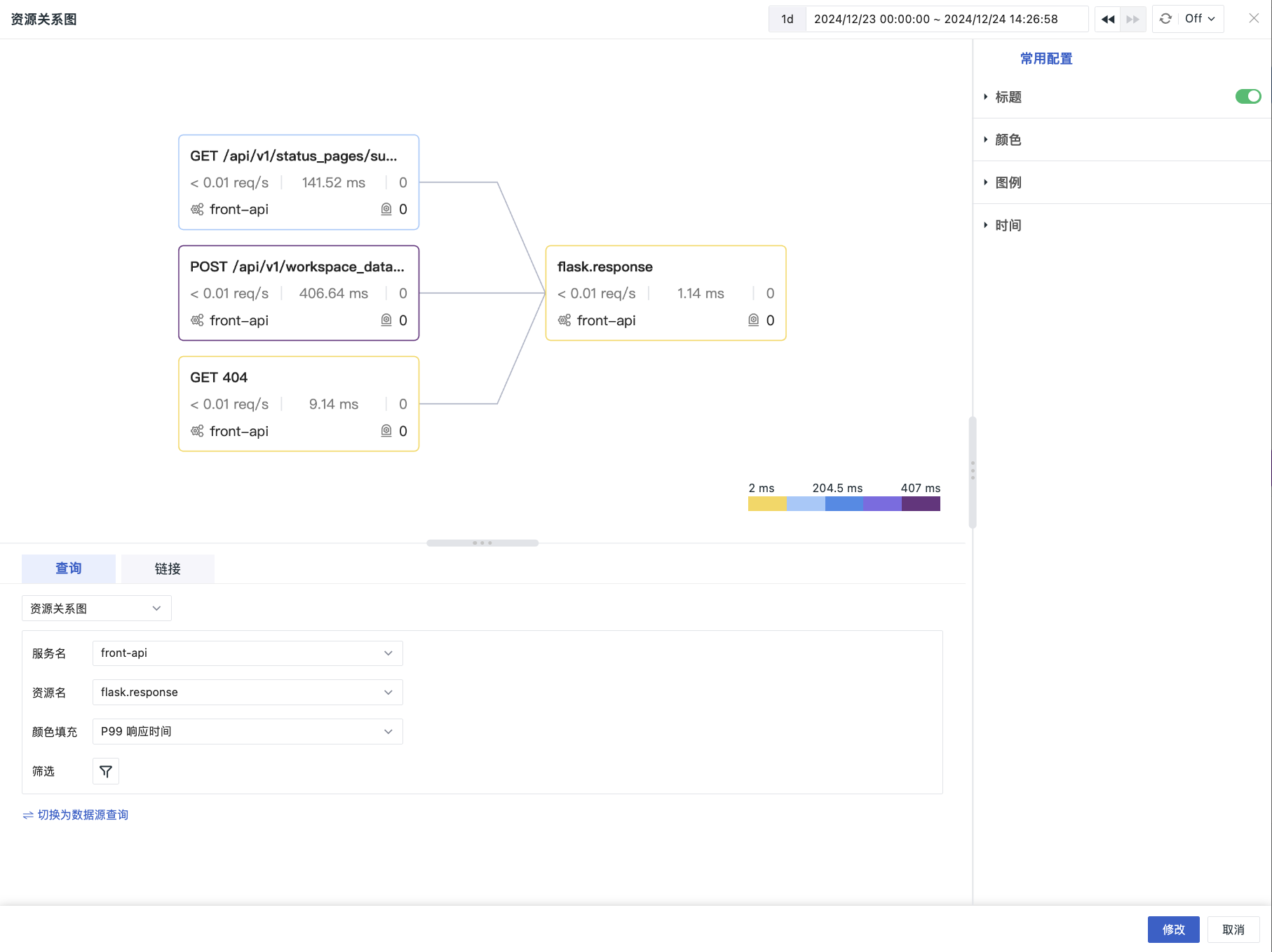

リソース関係図¶
- サービス名：関連するすべてのビュー変数、または具体的な値を選択できます。
- リソース名：関連するすべてのビュー変数、または具体的な値を選択できます。
- 色の塗りつぶし：P99 応答時間、リクエストエラー率、イベントステータスを含みます。
- フィルター：
env、versionの 2 つのフィールドから選択できます。
注意
リソース関係図は、単一のリソースに対する描画のみをサポートしています。そのため、リソース名に単一の値を選択した場合、サービス名も単一の値である必要があります。サービス名に複数の値を含むビュー変数を選択した場合、グラフはエラーになります。

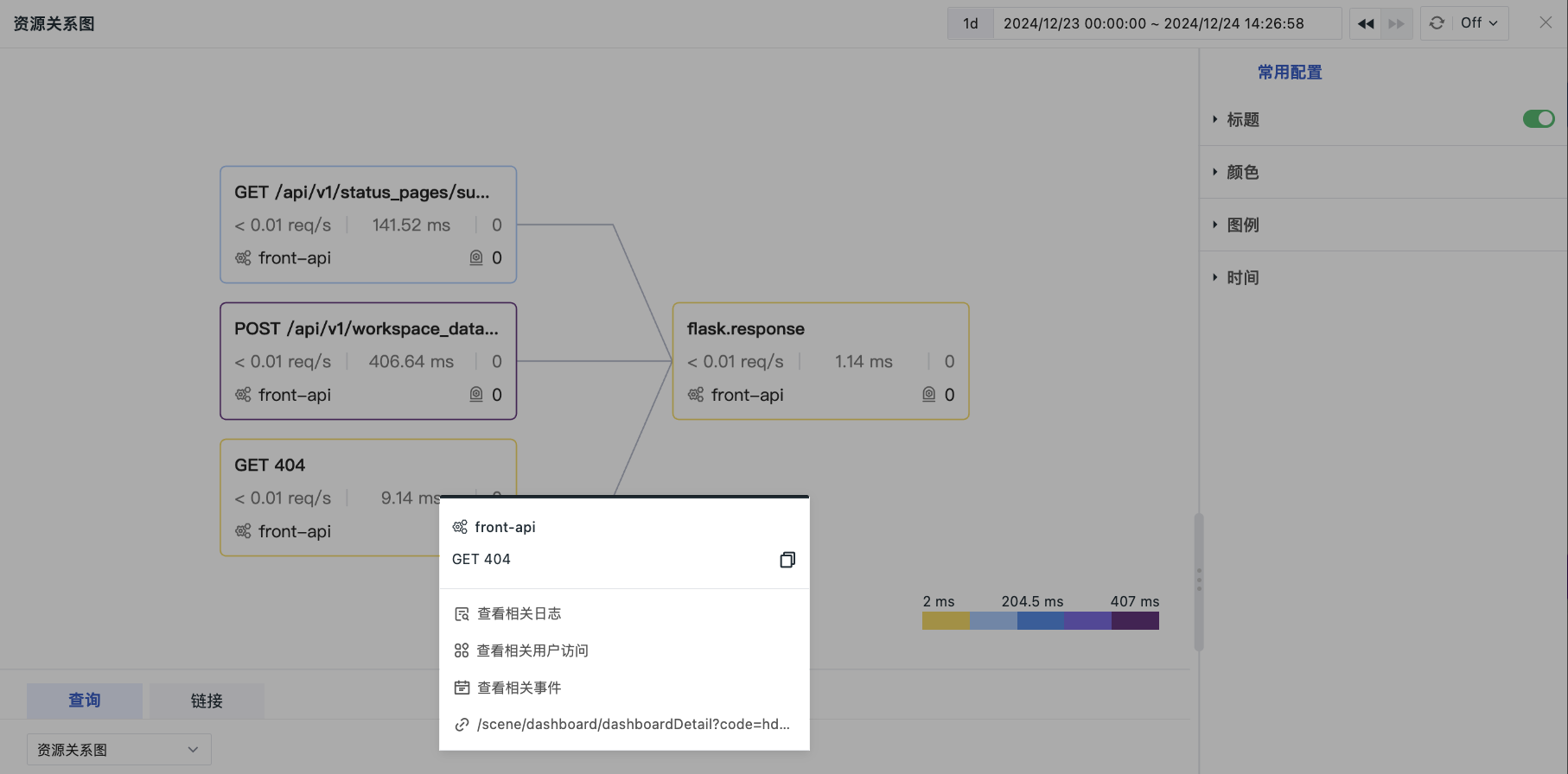

リソースアイコンをクリックすると、現在のリソースに関連するログ、ユーザーアクセス、イベントなどの情報を確認できます。
外部データクエリ¶

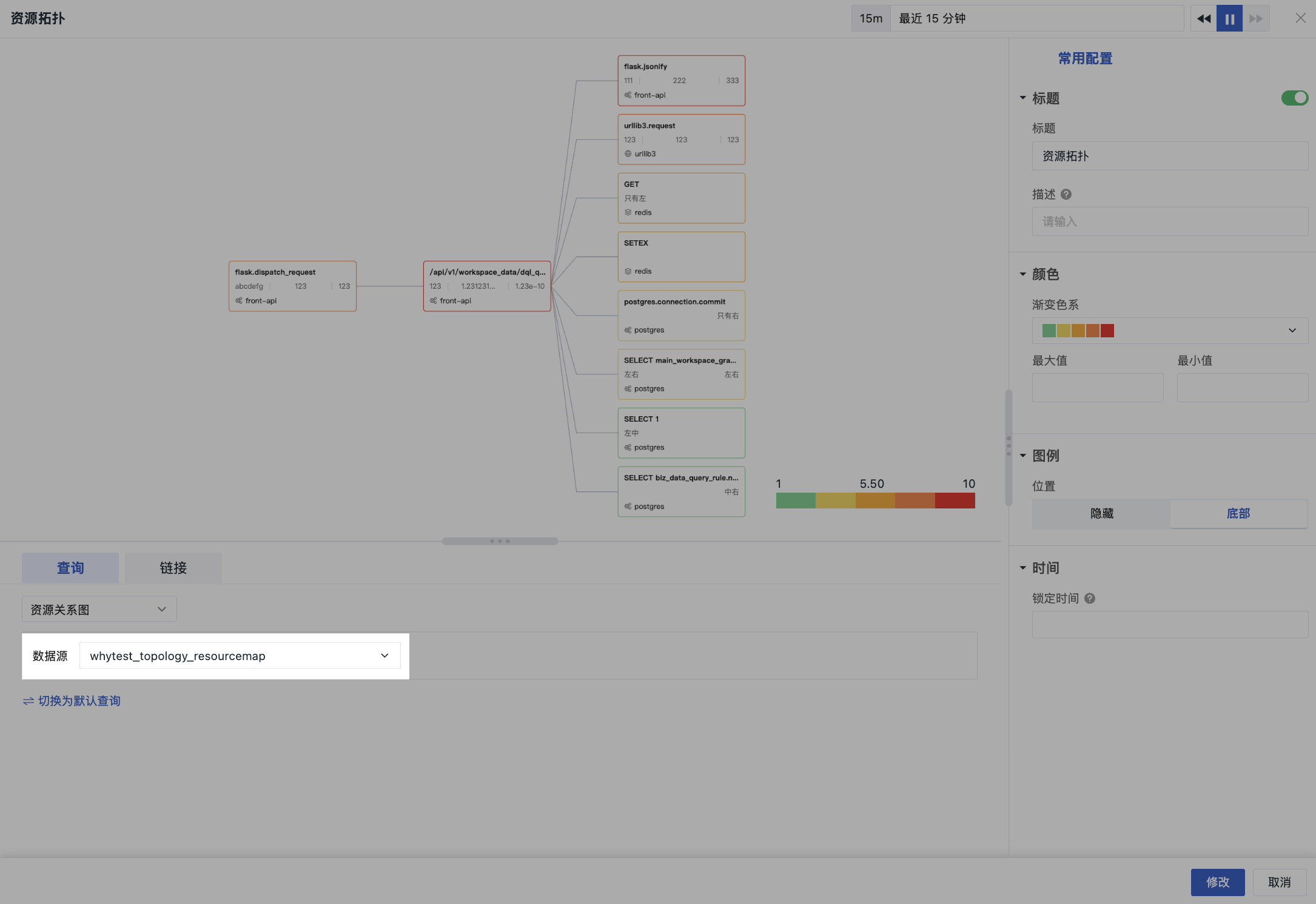

外部データクエリを使用すると、システムで規定されたデータ構造に従ってデータを報告するだけで、任意のデータを使用してトポロジー図を描画し、ローカルの Function 関数を使用して最終的なグラフの生成と表示を実現できます。
連携に必要なトポロジー図のデータ構造については、関連インターフェースのレスポンスデータ説明 を参照してください。
グラフ設定¶
詳細については、グラフ設定 を参照してください。
