エンティティ詳細


エンティティリストで任意のエンティティ名をクリックすると、詳細ページがスライド表示され、そのエンティティのメタデータ情報、関連関係のトポロジ、および関連する観測データをまとめて確認できます。

上部操作バー

ページ上部には、エンティティの主要な識別情報とクイック操作が表示されます。

  • エンティティ名:左側にエンティティタイプのアイコンとエンティティ名、右側にデータソースを表示します;
  • 編集:クリックすると編集ダイアログが開き、エンティティの表示名、説明、所属プロジェクト、サービス仕様、連絡先、外部リンクなどの属性を変更できます
  • その他:エンティティの削除:再確認後にこのエンティティオブジェクトを削除します

基本情報

このエンティティの業務属性と連絡先情報を、情報タイプごとにグループ化して表示します。

エンティティ属性

エンティティタイプ(システム、サービス、ホスト、データベースなど)に応じて、対応する業務フィールドを動的に表示します:

  • 共通属性:所属プロジェクト、エンティティ説明、担当チーム、カスタムタグ
  • サービス仕様(サービス型向け):サービス型(Web/DB/Cache/Queue など)、開発言語(Java/Go/Python など)、ライフサイクル段階(稼働中/メンテナンス中など)、デプロイ環境(本番/ステージング/テスト/開発)
  • インフラストラクチャ(ホスト/データベース向け):ホスト IP、OS、クラウドプロバイダー、インスタンス ID、リージョン、アベイラビリティーゾーン
  • 所属関係:このエンティティが属する上位エンティティ(例:所属ホスト、所属システム)と、実行時に依存する項目(例:依存する Redis、データベース)を表示します

連絡先

このエンティティのアラート通知の連絡先をまとめて表示し、Slack、メール、電話の順に並べます。

プライバシー保護のため、デフォルトでは連絡先名のみを表示し、具体的な電話番号、メールアドレス、Slack アカウントは非表示にします。

  • 名前の横にある表示アイコンをクリックすると、完全な連絡先情報が展開表示されます;
  • コピーアイコンをクリックするか、名前を直接クリックすると、その連絡先情報をコピーできます。

関連リンク

このエンティティに関連する外部リソースへのショートカットをまとめて表示します(コードリポジトリ/ヘルプドキュメント/ビュー)。

関係

可視化されたトポロジで、このエンティティと他のエンティティとの関連関係を表示します。依存と階層の2つのビューモードに対応しています。

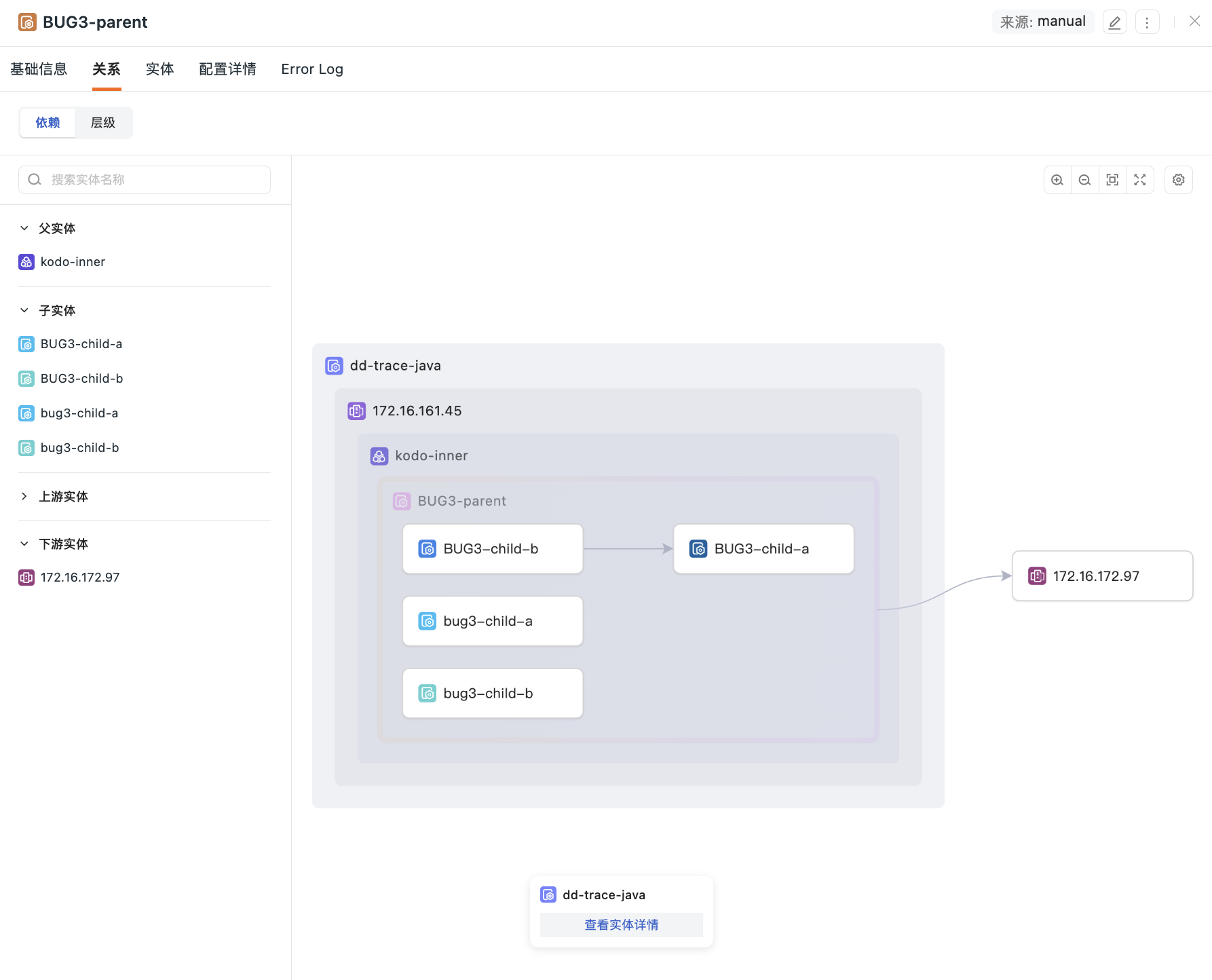

依存ビュー

エンティティの呼び出し経路と所属関係を表示します。検索による関連エンティティのクイック特定に対応しています。

  • 左側のリスト:4種類の関連エンティティを分類して表示します

    • 所属エンティティ:現在のエンティティが属するインフラストラクチャ(例:所属ホスト、クラスター)
    • 配下エンティティ:現在のエンティティに属するコンポーネントまたはインスタンス
    • 上流エンティティ:現在のエンティティを呼び出すサービス
    • 下流エンティティ:現在のエンティティが呼び出すサービス(現在のエンティティの実行時依存)
  • 右側のトポロジ図:

    • 現在のエンティティが中央にハイライト表示され、関連エンティティは関係タイプごとに階層的に配置されます
    • 全パス関係の表示はデフォルトでオフです。現在のエンティティに直接関連する1次トポロジ関係を表示範囲とし、その範囲内のエンティティ間の呼び出し関係も表示します。局所的なトポロジで呼び出しの方向や依存関係を確認しやすくなります
    • 完全な経路を確認する場合は、右上隅の設定をクリックして全パス関係の表示をオンにします。トポロジ図に全パス関係が表示され、現在のエンティティの関連関係がハイライトされるため、経路内での位置を特定しやすくなります

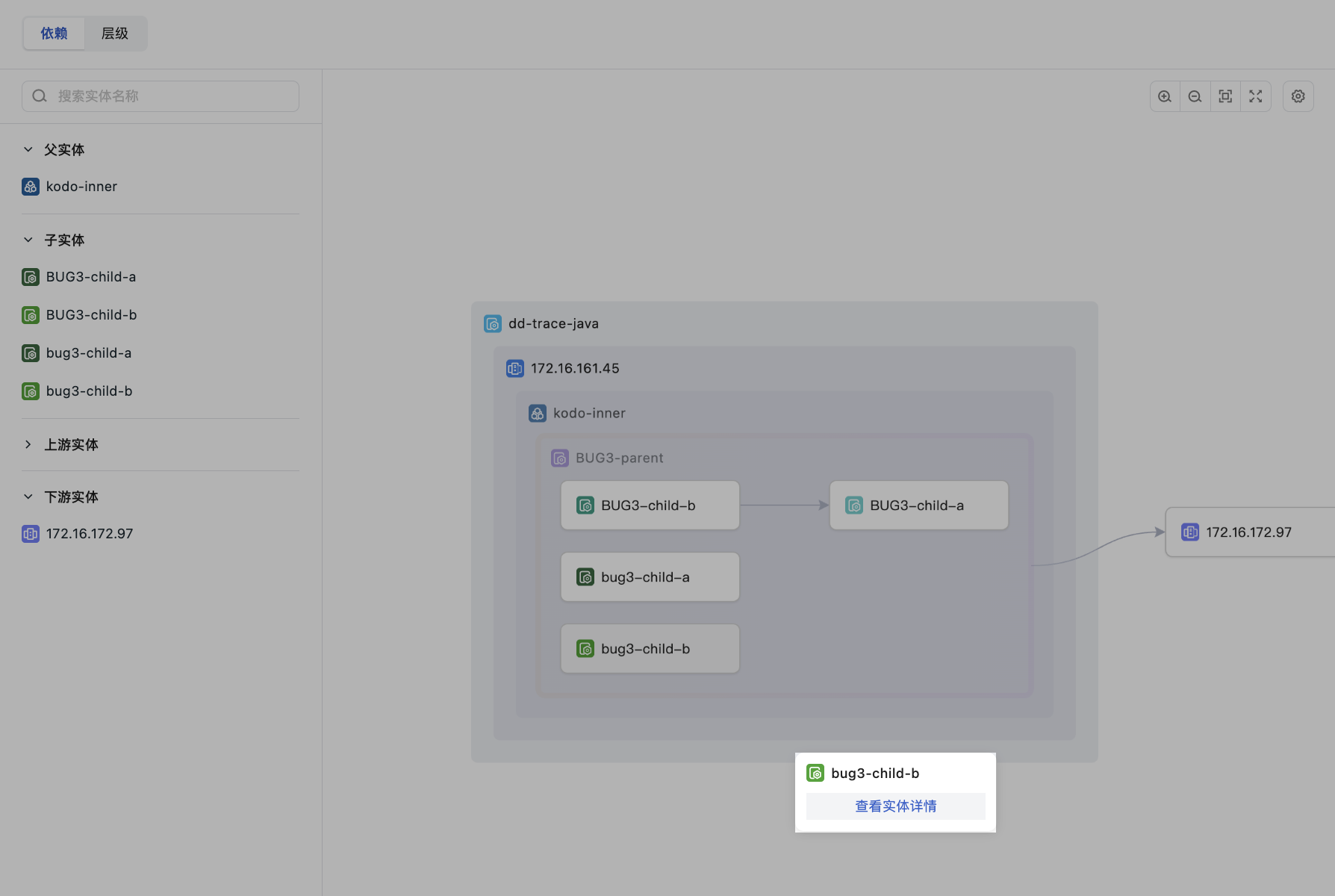

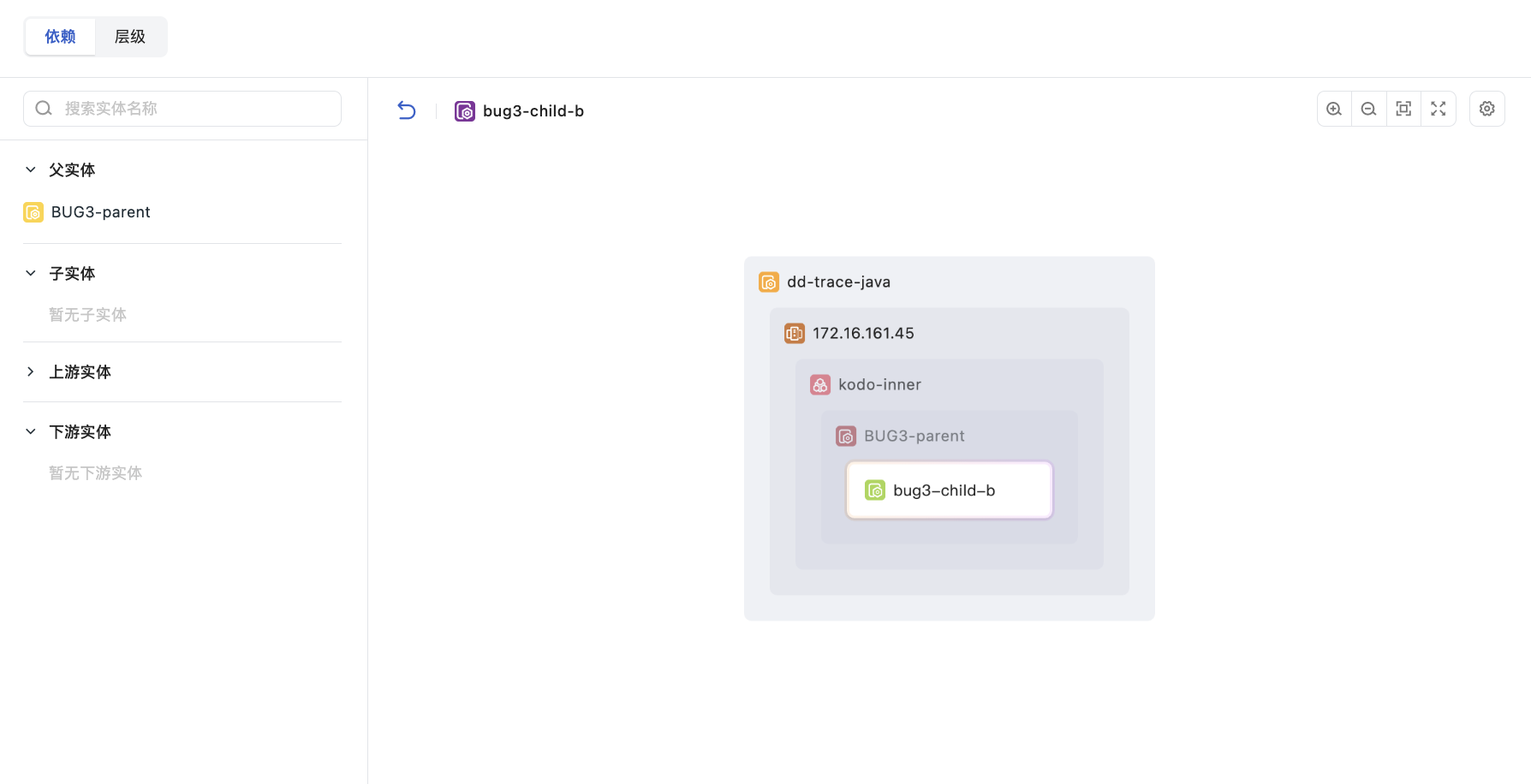

    • トポロジ図内の任意のエンティティノードをクリックすると、ドロップダウンカードが展開されてそのエンティティの基本情報が表示されます。エンティティ詳細を表示をクリックすると、そのエンティティの関係トポロジをさらに詳しく確認できます

階層ビュー

エンティティの所属階層構造を表示します:

  • 左側のリスト:所属エンティティ(現在のエンティティが属する上位エンティティ)と配下エンティティ(現在のエンティティに属する下位エンティティ)を表示します
  • 右側のトポロジ:ツリー図形式で階層の所属関係を表示し、現在のエンティティがハイライト表示されます

トポロジレイアウトの調整

エンティティ詳細の関係タブでは、トポロジ図のキャンバス上で関係の接続線をドラッグして、接続線の表示パスを調整できます。ドラッグ中も接続線の始点と終点は変わらず、エンティティ間の関連関係も変更されません。

デフォルトレイアウトに戻すをクリックすると、トポロジ図をデフォルトレイアウトに戻せます。

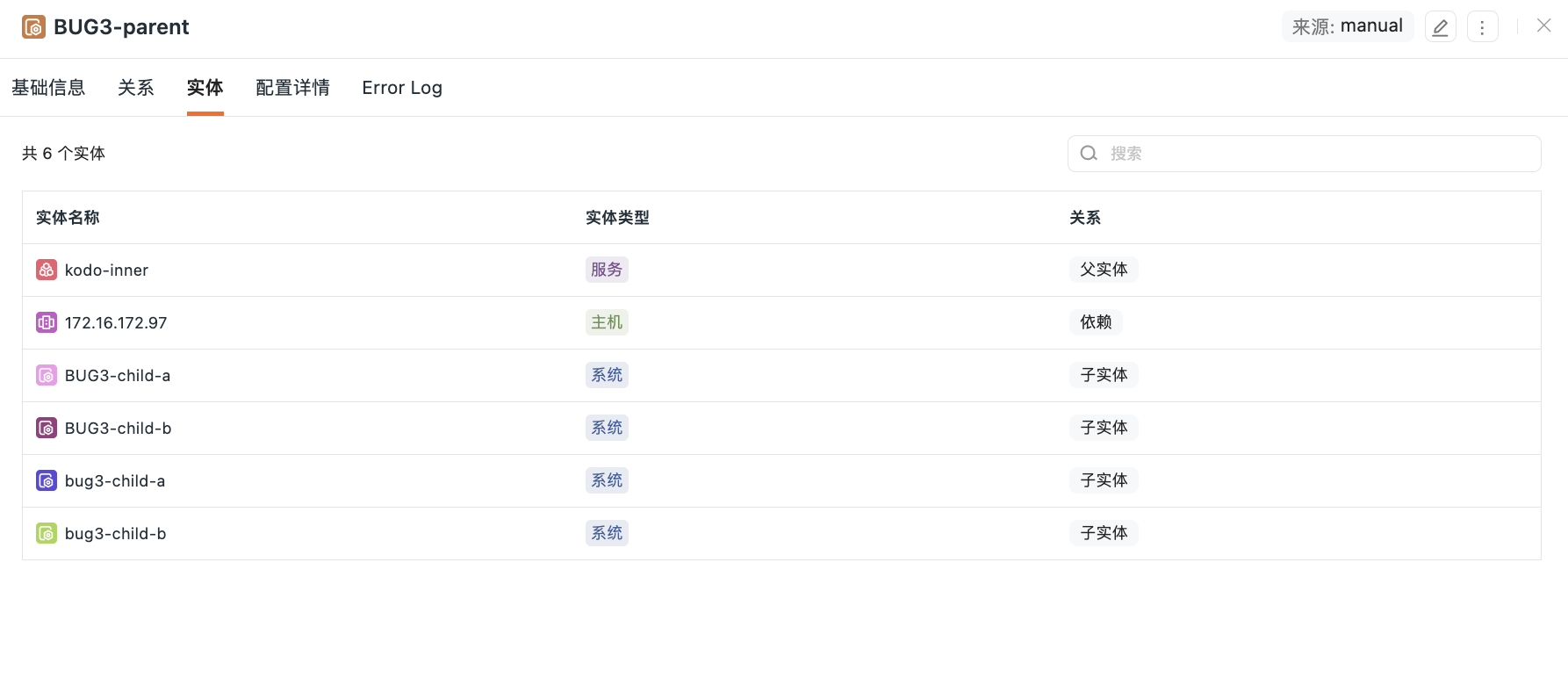

エンティティ

現在のエンティティと関連関係にあるすべてのエンティティのリストを表示します。エンティティ名のキーワードによる検索に対応しています。

リストには以下の情報が表示されます:

  • エンティティ数:関連エンティティの総数を表示します
  • エンティティリスト:関連エンティティの名前、タイプ、および現在のエンティティとの関係タイプ(所属、依存など)を表示します

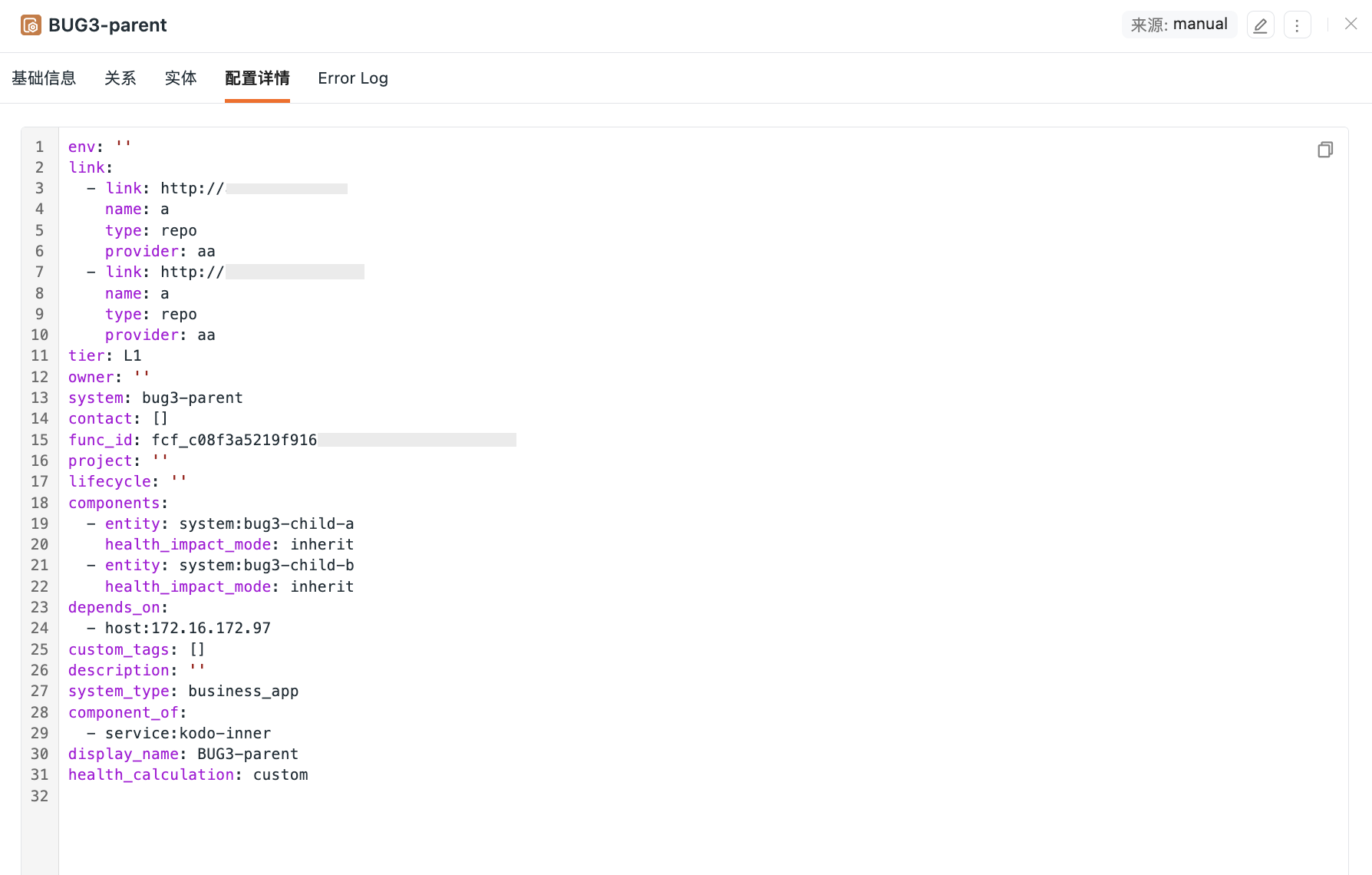

設定詳細

このエンティティの完全な設定定義を YAML 形式で表示します。基本属性、タグ、関係定義などのメタデータが含まれます。YAML の内容をワンクリックでコピーできます。

ログ

このエンティティに関連するエラーログエクスプローラーです。デフォルトでは、このエンティティで発生したエラーログを表示します。詳細ページ内でログデータの直接表示、検索、分析に対応しています。

トレース

このエンティティで生成された分散型トレーシングデータのリストを表示します。トレース ID、サービス名、リソース名、所要時間などの主要フィールドを確認できます。

イベント

このエンティティに関連するすべてのイベントをまとめて表示します。リストビューとタイムラインビューの切り替えに対応し、デフォルトではタイムラインビューを表示します。

リストビュー

イベントリストを時間の降順で表示します。イベントタイプによるフィルタリングとキーワード検索に対応しています。個々のイベントをクリックすると、イベント詳細エクスプローラーに移動します。

タイムラインビュー

ステータスカラーバンドに変更イベントマーカーを重ねて表示し、選択した時間範囲におけるこのエンティティのアラートステータス分布と変更履歴を直感的に確認できます。「障害発生の前後に変更があったかどうか」を素早く判断するのに役立ちます。

  • ステータスカラーバンド:時間スライスごとにアラートステータス分布を表示します。色はそのスライス内の最高レベルのアラートイベントによって決まり、イベントセンターのレベルの定義と一致します;

  • 変更イベントマーカー:タイムライン上に変更イベントマーカー(◆)をフローティング表示します。ネイティブ変更イベントと外部マーク付き変更イベントが含まれます。隣接するマーカーが密集しすぎる場合は自動的にクラスターへ集約され、クラスターをクリックすると変更イベントのリストを展開して確認できます;

  • イベント統計:上部に変更、アラート、通常、セキュリティの4種類のイベント統計カードを表示します。クリックすると下のイベントリストをフィルタリングできます。イベント内容の検索に対応しており、個々のイベントをクリックするとイベント詳細エクスプローラーに移動します。

    • 変更イベント:ネイティブ変更イベントと、外部イベントモニターによってマークされた変更イベントが含まれます
    • アラートイベント:モニター、インテリジェントモニタリングなどによって生成されたアラートイベントです
    • 通常イベント:OpenAPI の書き込み、SLO、カスタムイベントなどによって生成されたイベントです
    • セキュリティイベント:セキュリティモジュールによって検出された異常な動作や脆弱性のアラートです

メトリクス

このエンティティに関連するパフォーマンスメトリクスのチャートを表示します。
