拓扑¶

进入基础设施 > 网络 > 拓扑，可查看网络上下游分布情况。以主机为例，支持可视化查询当前工作空间主机间的网络流量，快速分析 TCP 延迟、波动、重传次数、建连次数及关闭次数。

管理拓扑¶

您可通过以下操作管理网络拓扑：

• 时间控件：默认获取最近 48 小时数据，需手动刷新；

• 搜索和筛选：您可以快速基于关键词模糊匹配搜索主机名称；或基于筛选 Tag 标签显示主机节点及其关联关系；

• 填充：可自定义填充主机节点，选择多种 TCP 指标作为填充依据；

• 主机节点：

  • 图标区分普通主机和云主机
  • 节点边缘颜色反映填充字段数值
  • 双向曲线连线表示主机间流量方向
  • 节点大小和连线粗细反映流量数据大小

• 自定义区间：开启后可为填充指标自定义颜色区间，区间外的连线和节点置灰；

关联分析¶

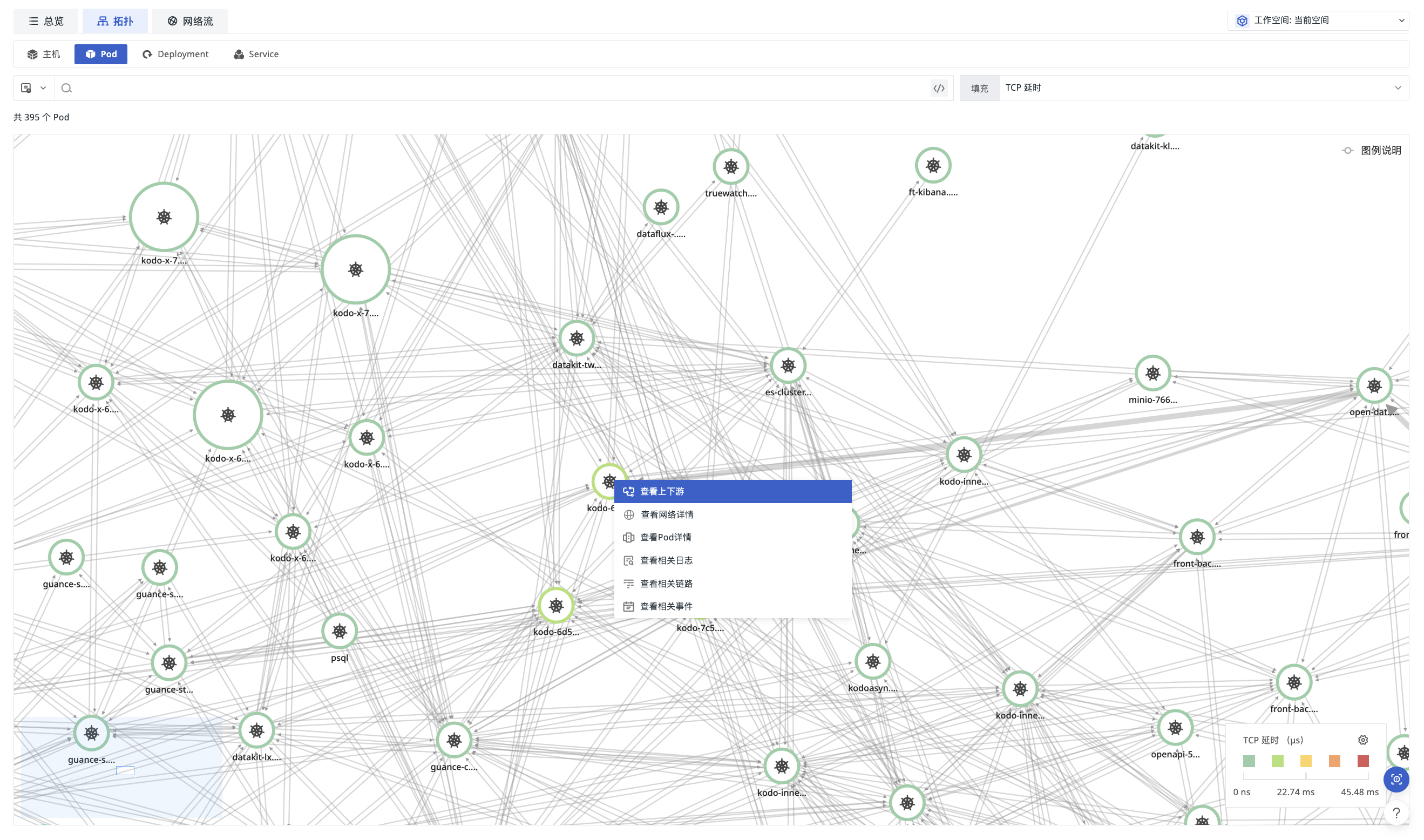

点击节点，可选择查看节点的上下游关联，或跳转至相关详情、日志、链路和事件页面查看详情。

点击左上角返回总览可返回网络 Map，通过搜索或筛选可过滤并显示匹配的上下游节点。
