可视化图表


观测云配备了 20 余种标准化的可视化图表,您可以轻松根据业务需求定制仪表板。同时,利用视图变量等高级功能,可实现图表间的数据联动,确保数据展示的个性化与专业度。

添加图表

  1. 进入仪表板页面;
  2. 开始添加图表;
  3. 选择需要添加的图表类型;
  4. 点击创建,即完成添加。

图表类型

常见图表

  • 时序图:用于展示数据随时间的趋势变化

    • 时序折线图
    • 时序柱状图
    • 时序面积图
  • 分组柱状图:用于显示各项之间的对比情况

    • 分组柱状图
    • 分组条形图
  • 排行榜:用于展示一段时间内分组数据的排名情况

  • 饼图:用于展示数据的占比关系

    • 饼图
    • 环形图
    • 玫瑰图
  • 概览图:用于展示一个关键的数值或指标

表格图

  • 分组表格图:展示不同类别或分组的数据指标
  • 时序表格图:展示随时间变化的数据趋势

地图

  • 中国地图:用于在不同地理位置上的分布,通过颜色深浅表示数据大小
  • 世界地图:用于展示数据在不同地理位置上的分布,通过颜色来表现数据大小

散点图

  • 散点图:将数据以点的形式展现,用于展示两个变量之间的关系及影响程度
  • 气泡图:用于展示三个变量之间的关系以及影响程度,以气泡的大小表示第三个变量

分布图

  • 蜂窝图:用于展示多组数据的分布,通过色块颜色深浅表示数据大小
  • 拓扑图:用于展示不同事物之间的关系和相对位置
  • 矩形树图:用于展示不同类别的占比情况,有效利用空间,相比饼图可以显示更多数据
  • 直方图:又称质量分布图,由一系列高低不等的柱体表示数据分布情况
  • 热力图:通过颜色深浅变化来表示数据的密度或强度,通常使用渐变色来表示不同的数值范围

其他图表

  • SLO:需直接选择已经设置好的 SLO 监控,以展示相关的性能数据
  • 仪表盘:用于展示指标的进度或完成情况
  • 漏斗图:用于展示业务流程中的转化情况
  • 桑基图:是一种特殊的流程图,用于显示数据或能量的流动

高级图表

  • 日志流图:以时序表格图的形式展示日志数据,可以自定义显示的日志范围及显示列
  • 对象列表图:以表格图的形式展示基础设施数据,包含“基础对象”和“资源目录”
  • 告警统计图:以列表的形式展示未恢复的告警事件,快速识别和响应系统中的紧急问题
  • 监控器总览:自动查询最近 2 天的监控器事件,并展示监控器最新一次触发的事件状态
  • 文本:用于在 Markdown 格式的文档中添加提示、说明及各种内容,如文字、图像和超链接
  • 视频:仪表板中可以通过添加视频地址来展示视频内容,增强信息的传达效果
  • 图片:在仪表板中展示图片,支持通过添加图片地址来实现,并提供多种图片显示选项,如填充、适应、拉伸和居中
  • 命令面板:由命令按钮组成,允许用户通过点击执行特定命令或跳转到指定链接
  • IFrame:用于在仪表板中嵌入外部页面,支持 https 和 http 链接

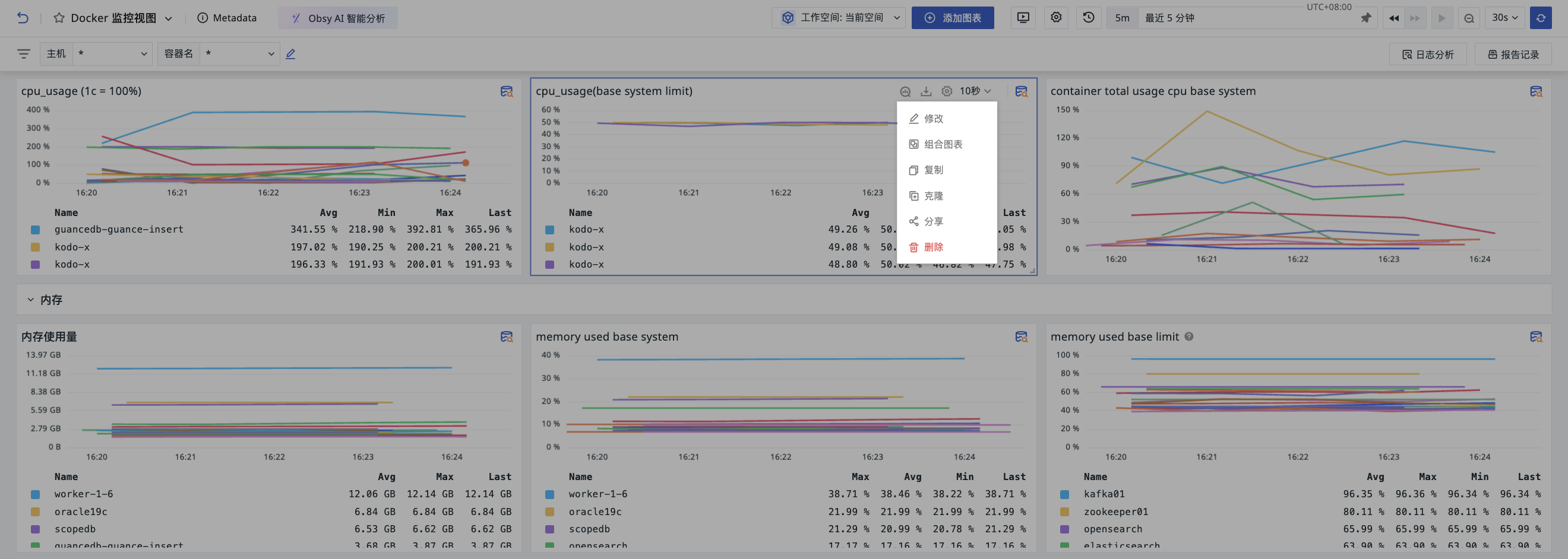

图表设置

  • 修改:编辑图表配置;
  • 组合图表
  • 复制:即复制该图表的一切配置;可用于当前或其他仪表板、笔记中;
  • 克隆:直接克隆该图表至当前仪表板;
  • 删除:删除当前图表;
  • 分享:对外分享当前图表

时间间隔

图表外部的时间间隔显示受图表内部 > 高级设置 > 时间间隔的设置影响。

锁定时间

在时间控件中按需选择数据查询的时间范围,保存后,图表外部会同步展示锁定时间。

自动对齐

即通过调整时间轴,将不同时间点或频率采集的数据对齐到同一时间基准上。

在时序图等图表中,若时间间隔选择自动对齐,保存后,图表外部将同步显示时间间隔选项。

组合图表

组合图表功能支持用户添加单个或多个图表,并可应用当前仪表板中的视图变量,实现灵活筛选与组合对比。

  1. 点击修改,进入图表组合配置页面;
  2. 定义当前组合图表的标题;
  3. 为该组合图表配置变量;
  4. 选择图表;
  5. 点击确定。

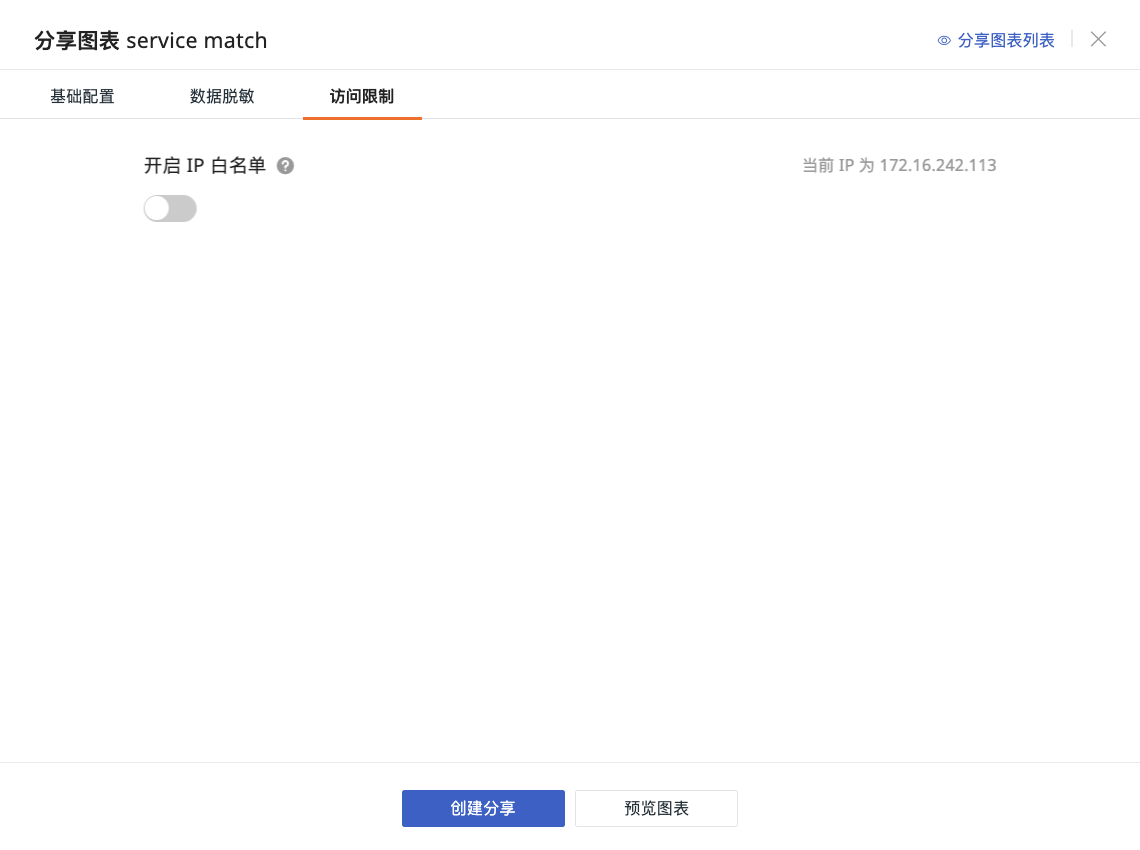

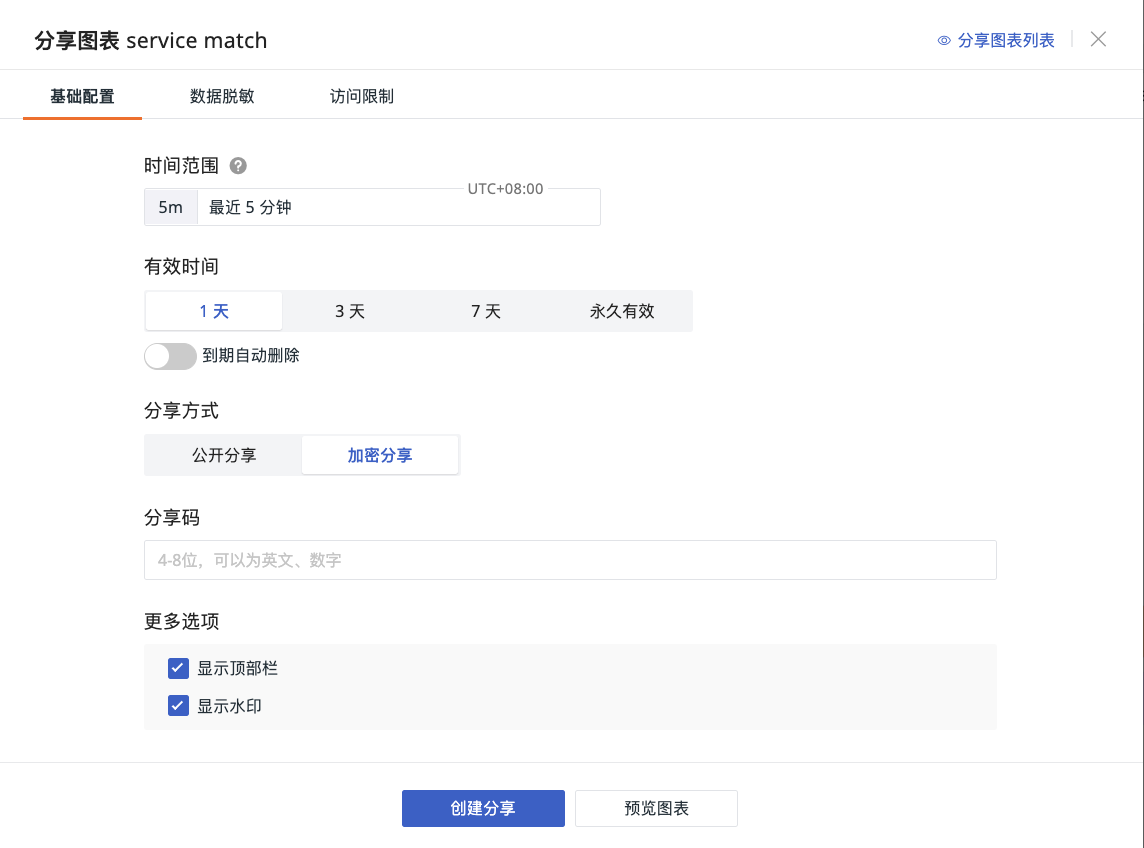

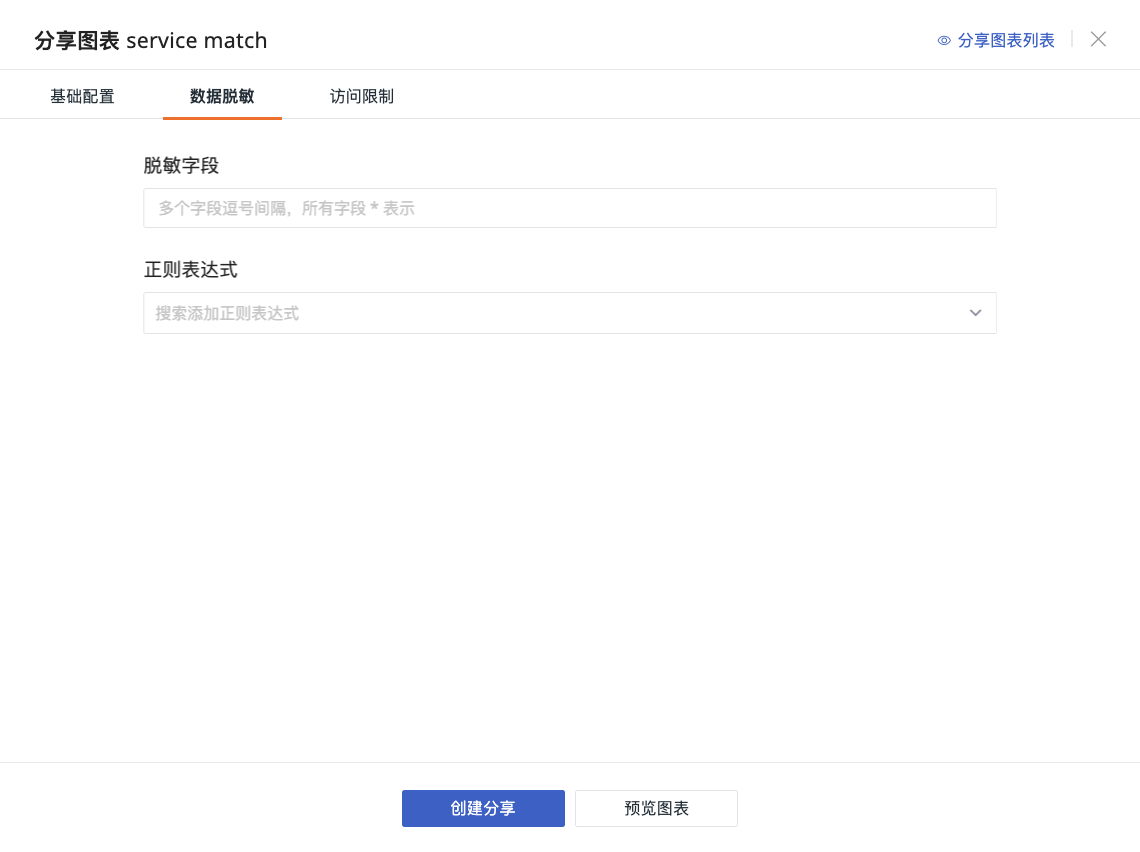

分享

开始分享

  1. 点击设置 > 分享;
  2. 选择图表查询时间;

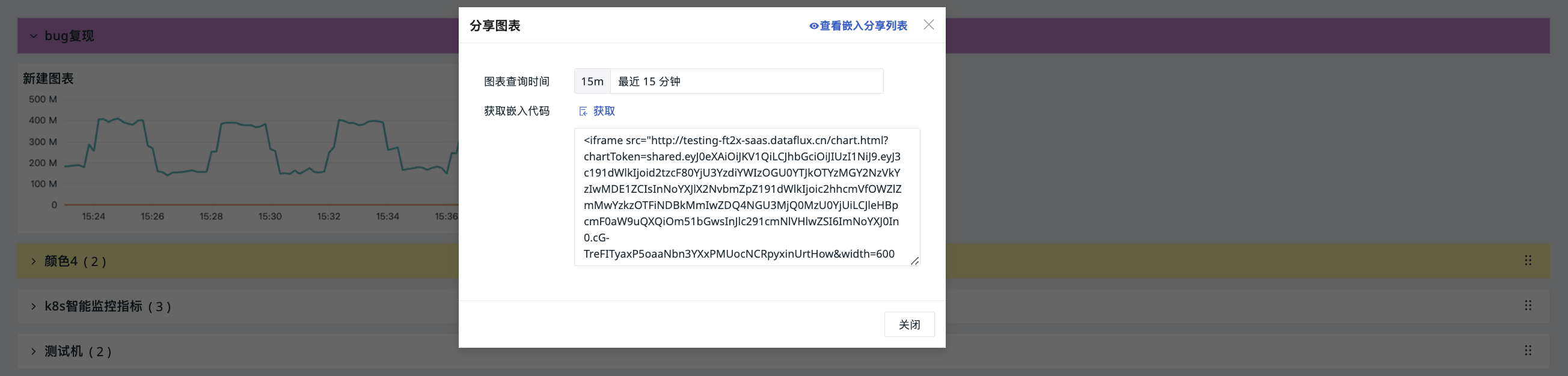

  3. 获取嵌入代码;
  4. 此时图表分享成功。

嵌入代码将根据图表的查询时间生成。例如,若图表查询时间为最近 15 分钟,则嵌入其他平台后,图表将显示最近 15 分钟的查询结果。

注意
  • 图表若锁定时间,查询时间固定为锁定时间,不可更改;
  • 图表分享的宽高默认为视图尺寸,可通过嵌入代码修改;
  • 图表若关联视图变量,分享时按当前选中的变量值展示。

查看分享

场景视图分享的图表存储于管理 > 分享管理 > 分享图表中。

导出图表

点击 可将图表导出为 PNG 图片。

时序图、饼图、排行榜、柱状图、矩形树图等特定图表类型,还可额外导出为 CSV 文件,满足更多数据使用需求。

分析图表

在仪表板中,点击图表上的分析按钮或双击图表空白处,可放大图表进行深入洞察。通过鼠标悬停可快速查看数据信息,选择时间轴可查看特定时间范围的指标趋势。

  • hover 在某条时间线上时,若其他图表存在 by 分组条件且有相同 tags,相关图表会高亮显示对应区块,便于关联分析;
  • 单击图表可查看其 DQL 查询语句,便于了解图表背后的数据逻辑。

相似趋势指标

相关查看

点击某条查询可查看关联分析,如日志、容器、进程、链路等;若图表查询包含主机(host)信息且分组条件为 by host,还可查看主机监控视图。

下钻分析

下钻分析可从汇总数据逐层分解到更细粒度,定位问题发生的具体位置。

  1. 点击进入下钻分析;
  2. 框选目标时间区域;
  3. 点击开始检索,即可查看该区域内的下钻标签及对应时序图结果。
注意

下钻分析仅支持简单查询。

根因分析

通过数据关联推理,找到问题的根本原因。根因分析支持对 磁盘使用率 以及 内存使用率 进行分析。

注意

根因分析仅支持简单查询。
