网络设备

网络设备监控用于集中查看路由器、交换机等支持 SNMP 的网络设备的基础信息、在线状态、接口状态和性能指标，帮助您掌握网络基础设施的运行情况，并在设备或接口异常时快速定位问题。

数据来源

标准接入方式下，设备并非在观测云控制台中手动创建。设备数据主要由部署在您的网络环境中的 DataKit，通过 SNMP 协议从网络设备采集并上报至当前工作空间。

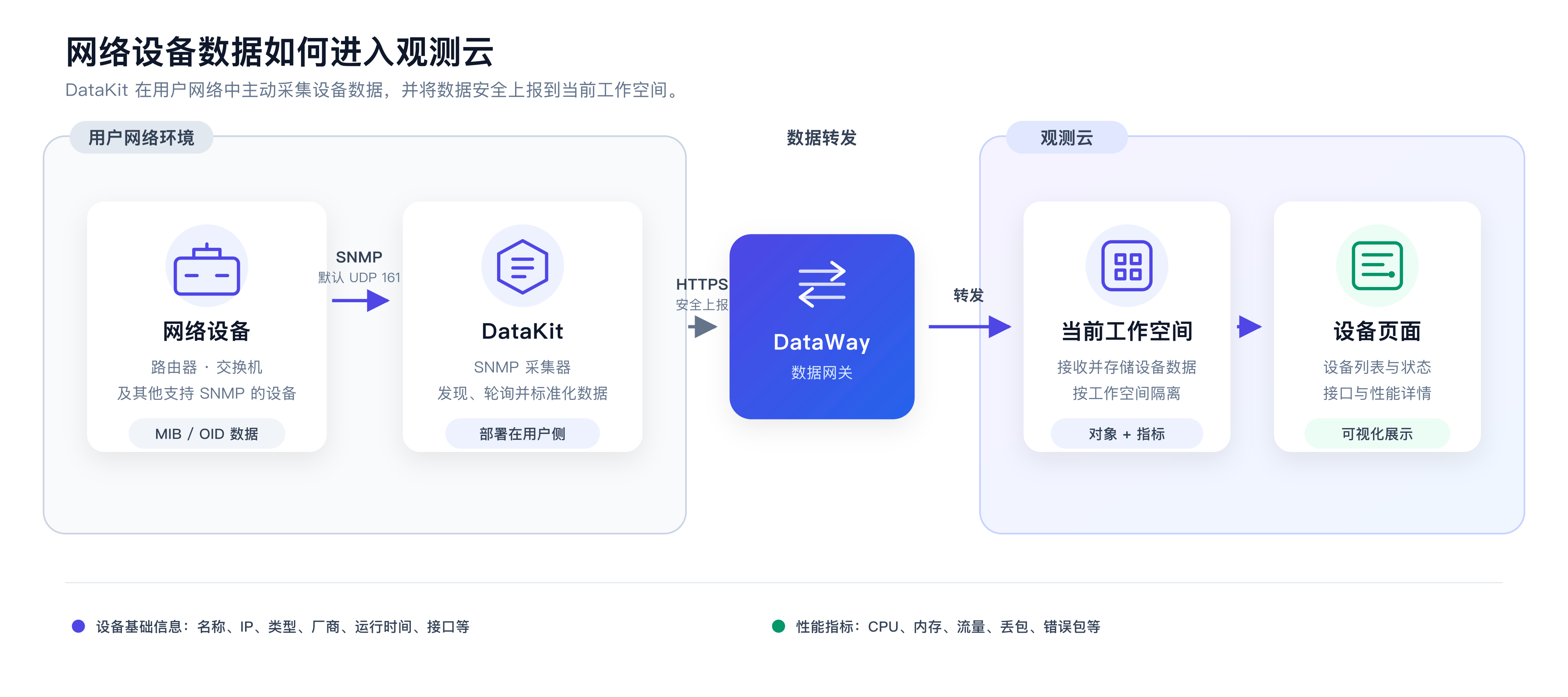

简化的数据链路如下：

DataKit 根据设备提供的 MIB/OID 获取设备名称、IP 地址、类型、厂商、运行时间、接口，以及 CPU、内存、网络流量、丢包和错误包等信息。设备基础信息用于生成和更新设备列表，时序指标用于展示性能图表和运行状态。

不同厂商和型号开放的 MIB/OID 不同，因此实际展示的字段和指标可能有所差异。如果内置 Profile 未覆盖设备型号或厂商私有指标，可根据厂商提供的 MIB/OID 文档补充自定义 Profile。

具体配置方法参见 SNMP 采集器。

注意

未配置 DataKit SNMP 采集器时，本页面不会自动产生设备数据。

前置条件

开始接入前，请确认：

  1. 已在能够访问网络设备的主机或 Kubernetes 环境中安装 DataKit；
  2. 已在被采集设备上启用 SNMP。DataKit 支持 SNMP v1、v2c 和 v3；安全要求较高时建议使用 v3；

  3. 已准备相应的 SNMP 认证信息：

    • v1/v2c：只读团体名即可
    • v3：用户名、认证协议与密码、加密协议与密码等

  4. DataKit 所在主机能够访问设备的 SNMP 服务，默认端口为 UDP 161；

  5. 设备 ACL、防火墙或访问管理策略已允许 DataKit 所在主机发起 SNMP 请求。

接入设备

DataKit 支持“指定设备”和“自动发现”两种接入方式，两者可以同时使用。两种方式同时使用时，相关设备需要使用一致的 SNMP 版本和认证配置。

指定设备

适用于设备 IP 明确、希望控制采集范围的场景。在 SNMP 采集器配置中，通过 specific_devices 指定一个或多个设备 IP。DataKit 会直接向这些 IP 发起 SNMP 请求。

自动发现

适用于设备数量较多或需要持续发现新增设备的场景。在 SNMP 采集器配置中，通过 auto_discovery 指定一个或多个 CIDR 网段。DataKit 会定期探测网段内的 IP；当某个 IP 能够响应 SNMP 请求，并且返回的 sysObjectID 可以匹配相应 Profile 时，该 IP 会被识别为网络设备。

自动发现并不代表观测云会扫描任意网络，只会扫描您在 DataKit 中明确配置的网段。

完成采集配置

根据 DataKit 的部署方式，在 SNMP 采集器中配置设备 IP 或自动发现网段、SNMP 版本及相应认证信息，然后重启或更新 DataKit 配置。主机安装与 Kubernetes 安装的配置方式不同，请按照 SNMP 采集器中的对应页签完成操作。

采集成功后，设备会自动出现在基础设施 > 网络 > 设备，无需在控制台中再次创建。

注意

SNMP 认证信息属于敏感信息，请妥善保管，不要将真实团体名、用户名或密码写入公开文档、截图或代码仓库。

查看设备列表

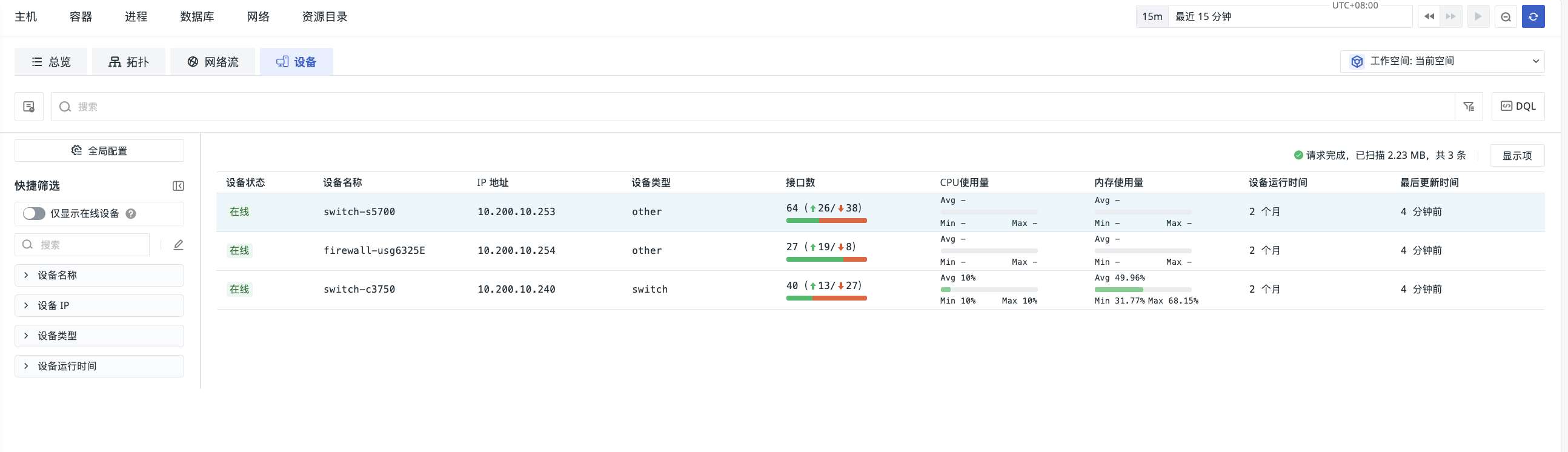

进入基础设施 > 网络 > 设备，查看通过 DataKit SNMP 采集器接入当前工作空间的网络设备。

设备列表展示：

  • 设备状态；
  • 设备名称；
  • 设备 IP；
  • 设备类型；
  • 接口数量；
  • CPU 使用率；
  • 内存使用率；
  • 设备运行时间；
  • 最后更新时间。

设备是否展示相关字段，取决于设备型号、SNMP Profile 及设备实际开放的 MIB/OID。

字段暂无值并不一定表示设备异常，也可能表示设备未提供该指标或当前 Profile 尚未适配。

设备状态

设备状态根据观测云最后一次收到该设备数据的时间判断：

  • 活跃（Active）：最后更新不超过 5 分钟，数据正常更新；
  • 延迟（Suspect）：最后更新超过 5 分钟、但不超过 10 分钟，可能存在采集延迟或设备异常；
  • 离线（Offline）：最后更新超过 10 分钟，观测云未收到新的设备数据。
注意

“离线”表示观测云在相应时间 没有收到该设备的新数据，不等同于设备一定断电。DataKit 停止运行、采集网络中断、认证失效或 SNMP 服务关闭也可能导致设备显示离线。

搜索、筛选与排序

  • 搜索：输入设备名称或 IP，快速定位设备；
  • 筛选：按设备名称、IP、类型、运行时间等条件缩小范围；
  • 活跃设备：一键仅显示当前处于活跃状态的设备；
  • 排序：点击列表表头，按对应字段升序或降序排列。

查看设备拓扑

进入「基础设施 > 网络 > 设备」，切换至「拓扑」页签，即可查看基于 LLDP 邻居发现数据生成的网络设备物理拓扑。拓扑中的节点表示网络设备，节点之间的连线表示设备间的物理连接关系。

前提条件

使用拓扑视图前，需要在网络设备侧启用 LLDP，并为 DataKit 的 SNMP 采集器开启 LLDP 拓扑数据采集。

节点状态

受监控设备沿用设备列表的状态计算规则；仅由 LLDP 发现、但未上报 snmp_object 数据的邻居设备标记为未监控。

状态 定义
活跃 最后更新时间 ≤ 5 分钟
延迟 5 分钟 < 最后更新时间 ≤ 10 分钟
离线 最后更新时间 > 10 分钟
未监控 LLDP 已发现该邻居设备，但设备列表中没有对应的 snmp_object 记录

拓扑图使用不同的节点样式区分设备状态。未监控邻居显示为灰色节点，便于快速识别尚未纳入监控的网络设备。

节点信息

将鼠标悬停在受监控设备节点上，可查看设备名称、IP 地址、厂商、状态、CPU 使用率、内存使用率及连接数等信息，并可执行以下操作：

  • 查看详情：进入该设备详情页的「设备信息」；
  • 接口流量：进入该设备详情页的「接口信息」，查看接口状态和流量数据。

将鼠标悬停在未监控邻居节点上，可查看 LLDP 发现的设备名称、可用的 IP 地址及“未监控”状态。

注意

如果 LLDP 数据中未提供稳定的对端 IP 地址，未监控邻居的 IP 地址可能为空。设备未上报 CPU 或内存指标时，对应数据也可能为空。

节点展示规则

场景 拓扑图展示
受监控设备已发现邻居 按设备状态显示节点，并展示与邻居之间的连线
LLDP 发现未监控邻居 显示灰色节点及其连线；悬停后展示 LLDP 可提供的设备信息
受监控设备未发现邻居 显示无连线的独立节点，连接数为 0
设备未受监控且未被 LLDP 发现 不展示

快捷操作

  • 搜索：按设备名称或 IP 地址搜索并过滤节点；
  • 图例说明：查看不同节点状态和样式的含义；
  • 画布控制：放大、缩小或自适应显示拓扑图。

查看设备详情

点击设备名称进入详情页，查看设备信息、接口运行情况和性能指标。

设备信息

设备信息区域展示当前设备的基础属性，包括：

  • 运行时间：设备自最近一次启动后持续运行的时间；
  • 厂商标识：设备返回的厂商 OID；
  • CPU 平均使用率：设备 CPU 使用情况；
  • 内存平均使用率：设备内存使用情况；
  • 接口数：设备上采集到的网络接口总数；
  • 设备描述：设备返回的厂商、型号、软件版本等描述信息；
  • 扩展属性：设备的标签和元数据，可按字段名称或值进行搜索。

如果部分信息为空，请先确认设备是否通过 SNMP 返回相应 OID，以及当前设备 Profile 是否包含这些字段。

接口信息

接口信息区域展示设备网络接口的状态与流量统计，包括：

  • 接口总数及 Up、Down、Admin Down 状态分布；
  • 接口名称和状态；
  • 入方向与出方向流量；
  • 入方向与出方向错误包；
  • 接口带宽上限。

您可以按接口状态筛选，快速定位异常端口；也可以通过页面右上角的设置入口，为接口指标配置监控器。

接口没有流量或错误包数据时，可检查设备是否开放 IF-MIB、接口计数器是否可读取，以及 Profile 是否包含对应 OID。

性能指标

性能指标区域以图表展示设备及接口的时序数据，主要包括：

  • 基础指标：CPU Usage、Mem Usage、Interface IfOperStatus、TCP CurrEstab 等；
  • 流量指标：Inbound Throughput、Outbound Throughput 等；
  • 接口网络：各接口的入方向、出方向网络流量；
  • 接口丢包与错误：各接口的丢弃包和错误包统计。

您可以通过顶部时间选择器切换查询范围，也可以按设备 IP 或设备名称筛选数据。

常见问题

列表中没有任何设备

请依次确认：

  1. DataKit 是否已安装并正常运行；
  2. SNMP 采集器是否已启用，配置修改后是否已重启 DataKit；
  3. 是否配置了正确的设备 IP 或自动发现网段；
  4. 设备是否已启用 SNMP；
  5. SNMP 版本和认证信息是否与设备端一致；
  6. DataKit 是否能够访问设备的 UDP 161 端口；
  7. 在 DataKit 所在主机执行 snmpwalk 时，是否能够读取设备 OID；
  8. 自动发现模式下，设备返回的 sysObjectID 是否能够匹配 Profile；
  9. DataKit 是否将数据上报到了当前查看的工作空间。

能看到设备，但没有 CPU、内存或部分接口指标

DataKit 会从 SNMP 设备采集通用基线指标，但厂商私有指标依赖对应的 MIB/OID 和 Profile。请确认：

  • 设备是否通过 SNMP 提供该指标；
  • 当前 Profile 是否支持该厂商和型号；
  • 设备账号是否具有相应 MIB 的读取权限；
  • 是否需要为设备补充自定义 Profile。

设备突然显示延迟或离线

除设备自身故障外，还可能由以下原因导致：

  • DataKit 停止运行或发生重启；
  • DataKit 与设备之间的网络中断；
  • SNMP 服务关闭；
  • SNMP 认证信息发生变更；
  • 设备 ACL 或防火墙策略发生变更；
  • 采集任务执行超时或上报链路异常。

建议先在 DataKit 所在主机执行 snmpwalk，区分是设备访问问题还是数据上报问题。

新设备多久会出现在列表中

指定设备模式下，DataKit 会按照配置的采集周期轮询设备；自动发现模式下，还会受到自动发现周期影响。当前 SNMP 采集器的默认周期为：每 10 秒采集一次指标、每 5 分钟采集一次设备信息、每 1 小时执行一次自动发现。这些周期均可调整，实际出现时间以用户的采集器配置为准。
