外部数据源¶

通过 DataFlux Func，可将 MySQL、Prometheus 等多种类型的外部数据源接入观测云；也支持直连 TiDB Cloud Lake，实现数据的统一查询和可视化。

功能特点¶

原生查询：直接在图表中使用数据源的原生查询语句，无需任何额外转换；
数据保护：Func 数据源的连接信息保存在本地 Func 中；TiDB Cloud Lake 的 Lake DSN 由平台加密保存，密码和完整 DSN 不会在列表、详情和查询中展示；
自定义管理：依据实际需求，轻松添加和管理各种外部数据源；
实时数据：直接连接外部数据源，实时获取数据，即时响应并作出决策。

接入方式¶

接入方式	适用数据源	说明
通过 DataFlux Func 接入	MySQL、Prometheus 等	复用已部署的 DataFlux Func 和 Connector，ID 等现有配置要求保持不变
TiDB Cloud Lake 直连	TiDB Cloud Lake	由观测云服务端通过 TiDB Cloud Lake Driver 连接，不依赖 DataFlux Func，也无需填写数据源 ID

需要直连 TiDB Cloud Lake 时，请参考接入并查询 TiDB Cloud Lake。

通过 DataFlux Func 接入¶

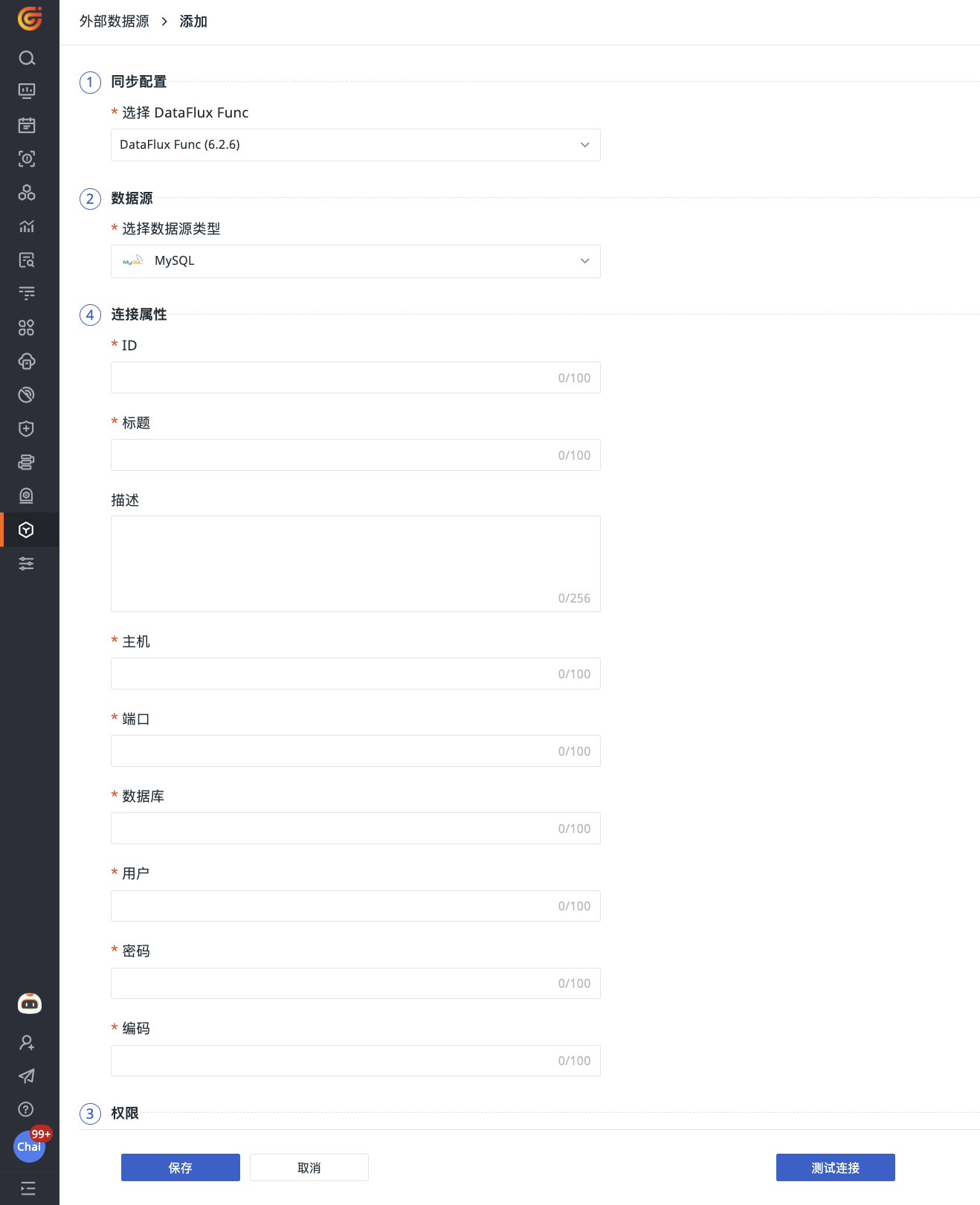

在观测云侧添加数据源¶

即直接在扩展中添加或查看接入的 DataFlux Func，进一步管理所有已接入的外部数据源。

注意

此种方式相较于第二种路径更新手友好，推荐使用。

下拉选择 DataFlux Func；
选择支持的数据源类型；
定义连接属性，包括 ID、数据源标题、关联的主机、端口、数据库、用户、密码。
按需测试连接；
保存。

使用 Func 查询外部数据源¶

注意

此处所指的“外部数据源”具有广泛的定义，既包括常见的外部数据存储系统（如 MySQL、Redis 等数据库），也涵盖第三方系统（例如观测云控制台）。

前提条件

需选择下载对应安装包，快速开始部署 Func 平台。

部署完成后，等待初始化完成，登录进入平台。

关联 Func 与观测云¶

通过连接器，可以帮助开发者连接观测云系统。

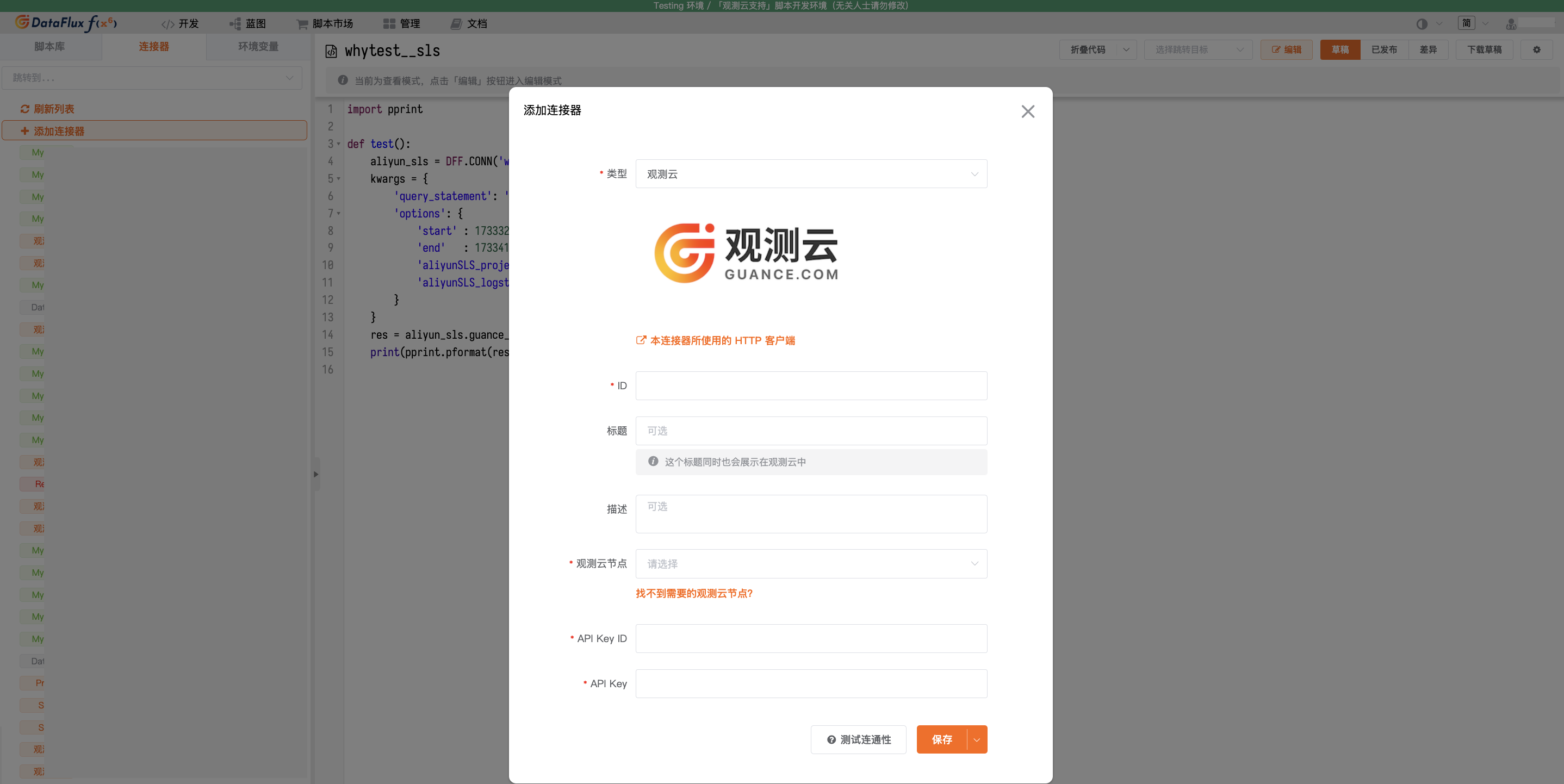

进入开发 > 连接器 > 添加连接器页面：

选择连接器类型；
自定义该连接器的 ID；
添加标题。该标题将同步展示在观测云工作空间内；
按需输入该连接器的描述；
选择观测云节点；
添加 API Key ID 和 API Key；
按需测试连通性；
保存。

关联完成后，在 Func 平台可通过以下两种方式查询数据源：

使用连接器
自行编写脚本

如何获取 API Key¶

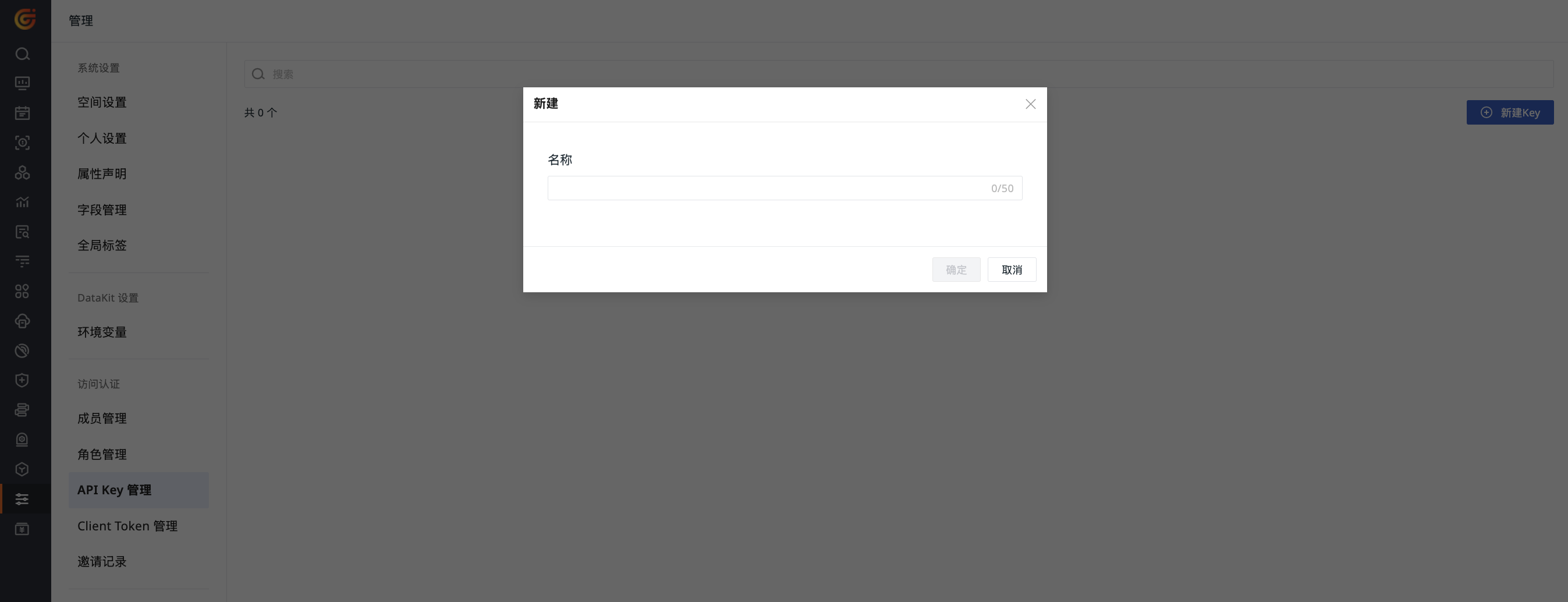

进入观测云工作空间 > 管理 > API Key 管理；
点击页面右侧新建 Key。
输入名称；
点击确定。系统此时将会为您自动创建一个 API Key，您可在 API Key 中查看。

更多详情，可参考 API Key 管理。

使用连接器¶

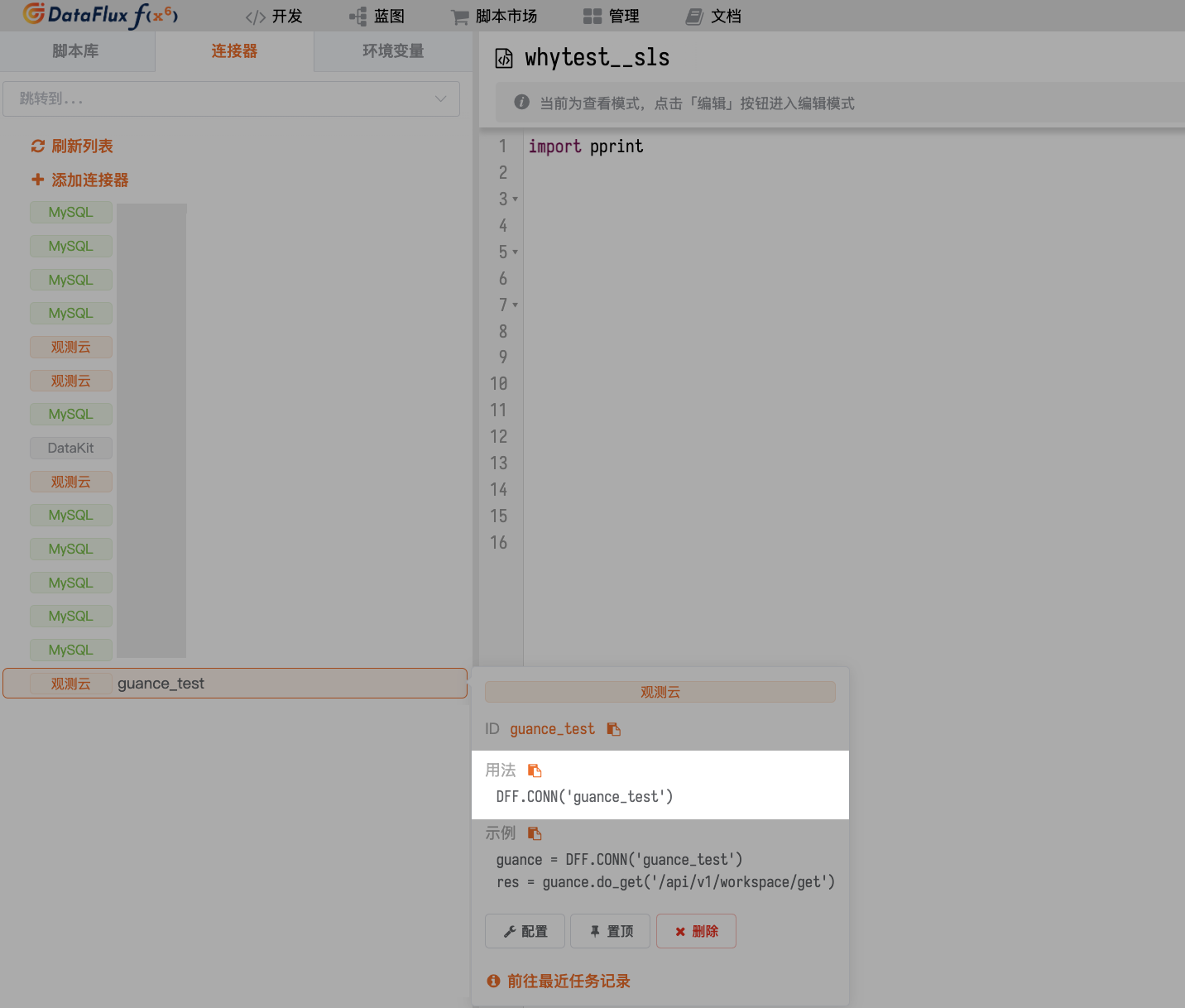

正常添加连接器后，即可在脚本中使用连接器 ID 获取对应连接器的操作对象。

以上文连接器为例，获取该连接器操作对象的代码为：

mysql = DFF.CONN('mysql')

自行编写脚本¶

除了使用连接器以外，您还可以自行编写函数进行数据的查询。

假设用户已经正确创建了一个 MySQL 连接器（定义 ID 为 mysql），且此 MySQL 中存在一张名为 my_table 的表，并包含如下数据：

`id`	`userId`	`username`	`reqMethod`	`reqRoute`	`reqCost`	`createTime`
1	u-001	admin	POST	/api/v1/scripts/:id/do/modify	23	1730840906
2	u-002	admin	POST	/api/v1/scripts/:id/do/publish	99	1730840906
3	u-003	zhang3	POST	/api/v1/scripts/:id/do/publish	3941	1730863223
4	u-004	zhang3	POST	/api/v1/scripts/:id/do/publish	159	1730863244
5	u-005	li4	POST	/api/v1/scripts/:id/do/publish	44	1730863335
...

假设此时需要通过数据查询函数查询此表数据，且字段提取规则如下：

原始字段	提取为
`createTime`	时间 `time`
`reqCost`	列 `req_cost`
`reqMethod`	列 `req_method`
`reqRoute`	列 `req_route`
`userId`	标签 `user_id`
`username`	标签 `username`

那么，完整参考代码如下：

数据查询函数示例

import json

@DFF.API('查询来自 my_table 数据', category='dataPlatform.dataQueryFunc')
def query_from_my_table(time_range):
    # 获取连接器操作对象
    mysql = DFF.CONN('mysql')

    # MySQL 查询语句
    sql = '''
      SELECT
        createTime, userId, username, reqMethod, reqRoute, reqCost
      FROM
        my_table
      WHERE
        createTime     > ?
        AND createTime < ?
      LIMIT 5
    '''

    # 由于传入的 time_range 单位为毫秒
    # 但 MySQL 中 createTime 字段单位为秒，需要转换
    sql_params = [
      int(time_range[0] / 1000),
      int(time_range[1] / 1000),
    ]

    # 执行查询
    db_res = mysql.query(sql, sql_params)

    # 转换为类 DQL 返回结果

    # 根据标签不同，可能需要生成多条数据序列
    # 使用数据序列标签作为 Key 制作映射表
    series_map = {}

    # 遍历原始数据，转换结构后存入映射表
    for d in db_res:
        # 搜集标签
        tags = {
            'user_id' : d.get('userId'),
            'username': d.get('username'),
        }

        # 将标签序列化（tag key 需要排序，保证输出一致）
        tags_dump = json.dumps(tags, sort_keys=True, ensure_ascii=True)

        # 如果此标签的数据系列尚未建立，则建立一个
        if tags_dump not in series_map:
            # 数据系列 series 基础结构
            series_map[tags_dump] = {
                'columns': [ 'time', 'req_cost', 'req_method', 'req_route' ], # 列（第 1 列固定为 time ）
                'tags'   : tags,                                              # 标签
                'values' : [],                                                # 值列表
            }

        # 提取时间、列，并追加 value
        series = series_map[tags_dump]
        value = [
            d.get('createTime') * 1000, # 时间 time（输出单位需要毫秒，此处需要根据实际进行转换）
            d.get('reqCost'),           # 列 req_cost
            d.get('reqMethod'),         # 列 req_method
            d.get('reqRoute'),          # 列 req_route
        ]
        series['values'].append(value)

    # 添加 DQL 外层结构
    dql_like_res = {
        # 数据系列
        'series': [ list(series_map.values()) ] # 注意这里要多套一层数组
    }
    return dql_like_res

如果您只想了解数据转换处理，不关心查询过程（或者暂时没有实际的数据库可查），可以参考以下代码：

数据查询函数示例（不含 MySQL 查询部分）

import json

@DFF.API('查询来自某处的数据', category='dataPlatform.dataQueryFunc')
def query_from_somewhere(time_range):
    # 假设已经通过某种方式获取到了原始数据
    db_res = [
        {'createTime': 1730840906, 'reqCost': 23,   'reqMethod': 'POST', 'reqRoute': '/api/v1/scripts/:id/do/modify',  'username': 'admin',  'userId': 'u-001'},
        {'createTime': 1730840906, 'reqCost': 99,   'reqMethod': 'POST', 'reqRoute': '/api/v1/scripts/:id/do/publish', 'username': 'admin',  'userId': 'u-001'},
        {'createTime': 1730863223, 'reqCost': 3941, 'reqMethod': 'POST', 'reqRoute': '/api/v1/scripts/:id/do/publish', 'username': 'zhang3', 'userId': 'u-002'},
        {'createTime': 1730863244, 'reqCost': 159,  'reqMethod': 'POST', 'reqRoute': '/api/v1/scripts/:id/do/publish', 'username': 'zhang3', 'userId': 'u-002'},
        {'createTime': 1730863335, 'reqCost': 44,   'reqMethod': 'POST', 'reqRoute': '/api/v1/scripts/:id/do/publish', 'username': 'li4',    'userId': 'u-003'}
    ]

    # 转换为类 DQL 返回结果

    # 根据标签不同，可能需要生成多条数据序列
    # 使用数据序列标签作为 Key 制作映射表
    series_map = {}

    # 遍历原始数据，转换结构后存入映射表
    for d in db_res:
        # 搜集标签
        tags = {
            'user_id' : d.get('userId'),
            'username': d.get('username'),
        }

        # 将标签序列化（tag key 需要排序，保证输出一致）
        tags_dump = json.dumps(tags, sort_keys=True, ensure_ascii=True)

        # 如果此标签的数据系列尚未建立，则建立一个
        if tags_dump not in series_map:
            # 数据系列 series 基础结构
            series_map[tags_dump] = {
                'columns': [ 'time', 'req_cost', 'req_method', 'req_route' ], # 列（第 1 列固定为 time ）
                'tags'   : tags,                                              # 标签
                'values' : [],                                                # 值列表
            }

        # 提取时间、列，并追加 value
        series = series_map[tags_dump]
        value = [
            d.get('createTime') * 1000, # 时间 time（输出单位需要毫秒，此处需要根据实际进行转换）
            d.get('reqCost'),           # 列 req_cost
            d.get('reqMethod'),         # 列 req_method
            d.get('reqRoute'),          # 列 req_route
        ]
        series['values'].append(value)

    # 添加 DQL 外层结构
    dql_like_res = {
        # 数据系列
        'series': [ list(series_map.values()) ] # 注意这里要多套一层数组
    }
    return dql_like_res

返回结果示例

{
  "series": [
    [
      {
        "columns": ["time", "req_cost", "req_method", "req_route"],
        "tags": {"user_id": "u-001", "username": "admin"},
        "values": [
          [1730840906000, 23, "POST", "/api/v1/scripts/:id/do/modify" ],
          [1730840906000, 99, "POST", "/api/v1/scripts/:id/do/publish"]
        ]
      },
      {
        "columns": ["time", "req_cost", "req_method", "req_route"],
        "tags": {"user_id": "u-002", "username": "zhang3"},
        "values": [
          [1730863223000, 3941, "POST", "/api/v1/scripts/:id/do/publish"],
          [1730863244000,  159, "POST", "/api/v1/scripts/:id/do/publish"]
        ]
      },
      {
        "columns": ["time", "req_cost", "req_method", "req_route"],
        "tags": {"user_id": "u-003", "username": "li4"},
        "values": [
          [1730863335000, 44, "POST", "/api/v1/scripts/:id/do/publish"]
        ]
      }
    ]
  ]
}

管理列表¶

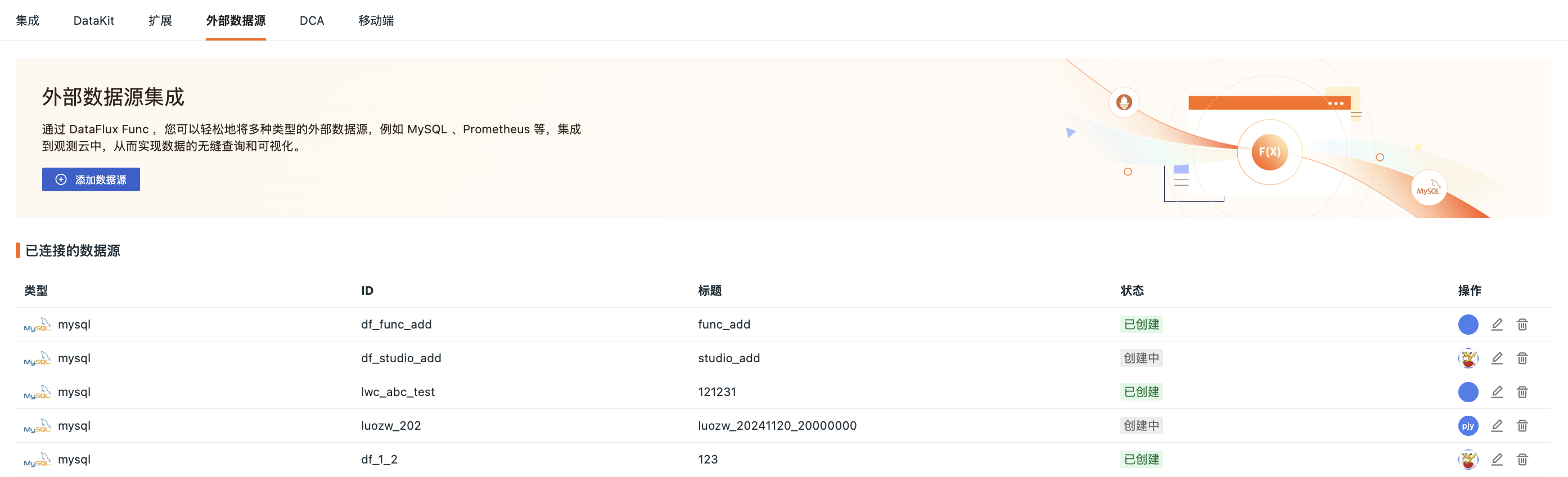

所有已连接的数据源均可在集成 > 外部数据源 > 已连接的数据源可见。

在列表，您可进行以下操作：

查看数据源的类型、ID、状态、创建信息与更新信息等；
编辑某条数据源，针对除 DataFlux Func、数据源类型与 ID 以外的配置进行修改；
删除某条数据源。

应用场景¶

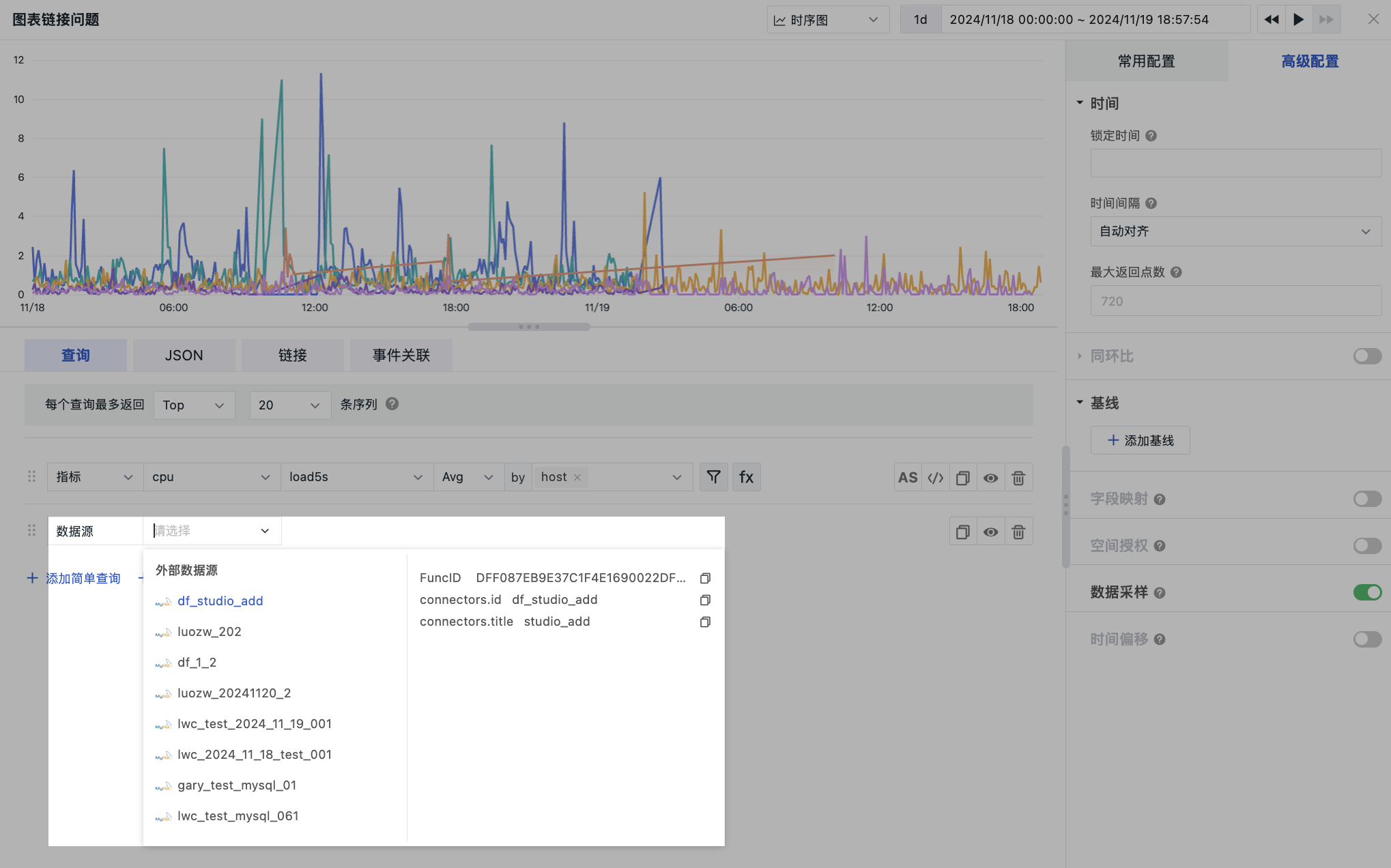

在观测云中，使用外部数据源进行查询的典型场景之一是图表 > 图表查询。

不同图表的数据返回
折线图	饼图	表格图
