ネットワークデバイス


ネットワークデバイス監視は、SNMP に対応したルーター、スイッチなどのネットワークデバイスの基本情報、オンライン状態、インターフェースの状態、パフォーマンス指標を一元的に確認できる機能です。ネットワークインフラの稼働状況を把握し、デバイスやインターフェースに異常が発生した際に、問題をすばやく特定できます。


データソース

標準的な接続方法では、デバイスは Guance コンソールで手動作成されるのではなく、ユーザーのネットワーク環境にデプロイされた DataKit が SNMP プロトコルを使用してネットワークデバイスからデータを収集し、現在のワークスペースに報告します。

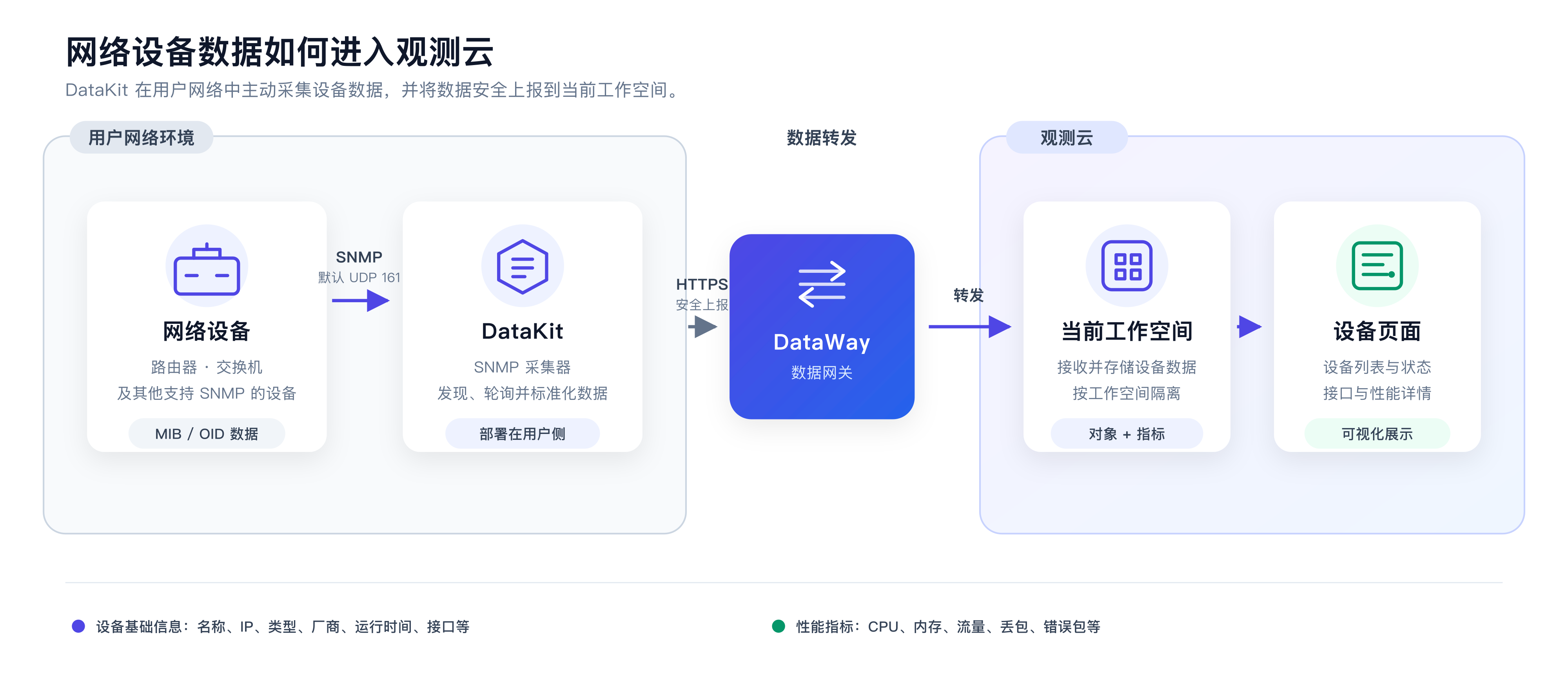

簡略化したデータフローは次のとおりです:

DataKit は、デバイスが提供する MIB/OID に基づいて、デバイス名、IP アドレス、タイプ、ベンダー、稼働時間、インターフェース、および CPU、メモリ、ネットワークトラフィック、パケットロス、エラーパケットなどの情報を取得します。デバイスの基本情報はデバイス一覧の生成・更新に使用され、時系列メトリクスはパフォーマンスチャートと稼働状況の表示に使用されます。

ベンダーやモデルによって公開されている MIB/OID は異なるため、実際に表示されるフィールドやメトリクスは異なる場合があります。組み込み Profile がデバイスモデルやベンダー固有メトリクスをカバーしていない場合は、ベンダーが提供する MIB/OID ドキュメントに基づいてカスタム Profile を追加できます。

具体的な設定方法は SNMP コレクター を参照してください。

注意

DataKit SNMP コレクターが設定されていない場合、このページにはデバイスデータは自動的に生成されません。


前提条件

接続を開始する前に、次の点を確認してください:

  1. ネットワークデバイスにアクセスできるホストまたは Kubernetes 環境に DataKit をインストール していること。
  2. 収集対象のデバイスで SNMP が有効になっていること。DataKit は SNMP v1、v2c、v3 をサポートしています。セキュリティ要件が高い場合は v3 の使用を推奨します。
  3. 対応する SNMP 認証情報を用意していること:

    • v1/v2c:読み取り専用コミュニティ名のみ
    • v3:ユーザー名、認証プロトコルとパスワード、暗号化プロトコルとパスワードなど
  4. DataKit が稼働するホストからデバイスの SNMP サービスにアクセスできること(デフォルトポート:UDP 161)。

  5. デバイスの ACL、ファイアウォール、またはアクセス管理ポリシーで、DataKit が稼働するホストからの SNMP リクエストが許可されていること。

デバイスの接続

DataKit は「指定デバイス」と「自動検出」の2つの接続方法をサポートしています。両方は同時に使用できます。2つの方法を同時に使用する場合、対象デバイスは同じ SNMP バージョンと認証設定を使用する必要があります。

指定デバイス

デバイスの IP が明確で、収集範囲を制御したいユースケースに適しています。SNMP コレクターの設定で specific_devices を使用して、1つ以上のデバイス IP を指定します。DataKit はこれらの IP に直接 SNMP リクエストを送信します。

自動検出

デバイス数が多い場合や、新しいデバイスを継続的に検出する必要があるユースケースに適しています。SNMP コレクターの設定で auto_discovery を使用して、1つ以上の CIDR 範囲を指定します。DataKit は定期的に範囲内の IP をスキャンします。IP が SNMP リクエストに応答し、返された sysObjectID が対応する Profile にマッチすると、その IP はネットワークデバイスとして識別されます。

自動検出は Guance があらゆるネットワークをスキャンすることを意味しません。DataKit で明示的に設定した CIDR 範囲のみをスキャンします。

収集設定を完了する

DataKit のデプロイ方法に応じて、SNMP コレクターにデバイス IP または自動検出用の CIDR 範囲、SNMP バージョン、対応する認証情報を設定し、その後 DataKit を再起動するか、DataKit 設定を更新します。ホストインストールと Kubernetes インストールでは設定方法が異なります。SNMP コレクターの該当タブに従って操作してください。

収集が成功すると、デバイスはインフラストラクチャ > ネットワーク > デバイスに自動的に表示されます。コンソールで再度作成する必要はありません。

注意

SNMP 認証情報は機密情報です。適切に管理し、実際のコミュニティ名、ユーザー名、パスワードを公開ドキュメント、スクリーンショット、コードリポジトリに書き込まないでください。


デバイス一覧の表示

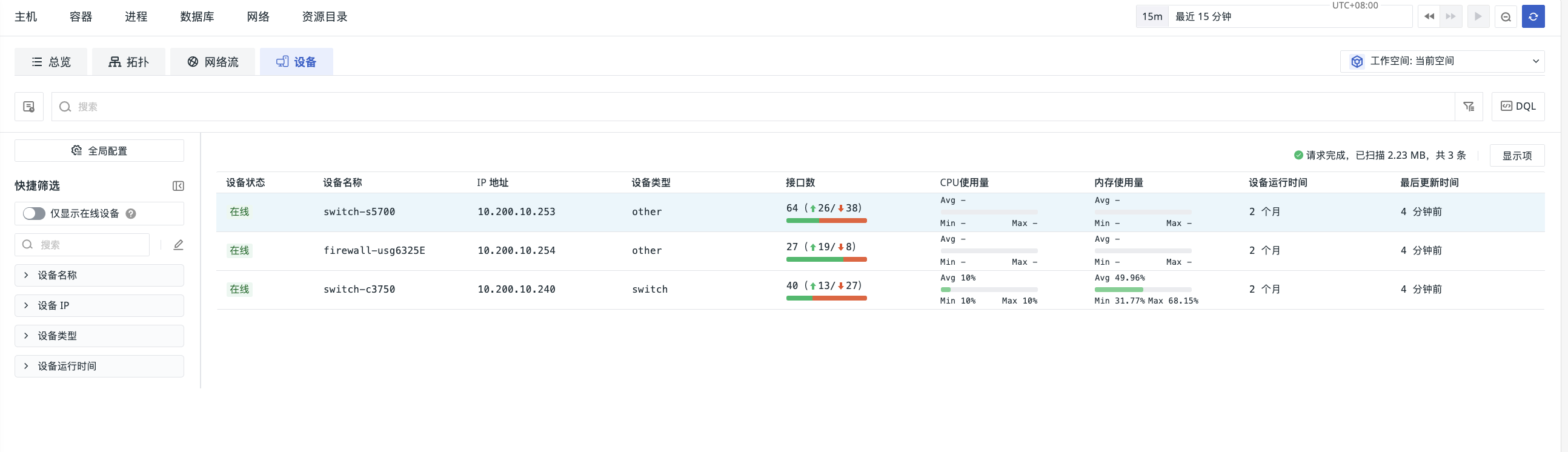

インフラストラクチャ > ネットワーク > デバイス を開き、DataKit SNMP コレクターを介して現在のワークスペースに接続されているネットワークデバイスを確認します。

デバイス一覧には、次の項目が表示されます:

  • デバイスの状態
  • デバイス名
  • デバイス IP
  • デバイスタイプ
  • インターフェース数
  • CPU 使用率
  • メモリ使用率
  • デバイスの稼働時間
  • 最終更新時刻

デバイスにフィールドが表示されるかどうかは、デバイスモデル、SNMP Profile、およびデバイスが実際に公開している MIB/OID によって異なります。

フィールドに値がないことは必ずしもデバイスの異常を意味しません。デバイスがそのメトリクスを提供していないか、現在の Profile がまだ対応していない可能性があります。

表示項目の設定

デバイス一覧には、既存の表示項目に加えて、オプションのフィールドが用意されています。一覧の右上にある表示項目をクリックすると、フィールドの表示/非表示を切り替えたり、ドラッグして表示順を変更したりできます。リセットをクリックすると、デフォルト設定に戻ります。デバイス名は固定の表示項目です。

デフォルトで表示されるデバイス情報以外に、次の表示項目も選択できます:

表示項目 説明
タグ デバイスタグ
Ping ステータス デバイスの Ping プローブ状態
受信スループット、送信スループット デバイスの受信/送信スループット状況
ベンダー デバイスのベンダー
SysObjectID デバイスのシステムオブジェクト ID
モデル、シリアル番号 デバイスのモデルとシリアル番号
設置場所 デバイスの位置情報
バージョン デバイスのバージョン情報
製品名 デバイスの製品名
OS 名、OS バージョン デバイスの OS 情報

表示項目を有効にした場合も、値が存在するかどうかは、デバイスが実際に報告するデータと収集設定によって異なります。

デバイスの状態

デバイスの状態は、Guance が最後にそのデバイスのデータを受信した時刻に基づいて判定されます:

  • アクティブ(Active):最終更新が 10 分以内で、データが正常に更新されている。
  • 遅延(Suspect):最終更新が 10 分を超え、15 分以内。収集遅延またはデバイス異常の可能性があります。
  • オフライン(Offline):最終更新が 15 分を超え、Guance プラットフォームが新しいデバイスデータを受信していない。
注意

「オフライン」は、Guance プラットフォームがその期間中にそのデバイスの新しいデータを受信していないことを示します。必ずしもデバイスの電源が切れていることを意味するわけではありません。DataKit の停止、収集ネットワークの遮断、認証の失効、または SNMP サービスの停止によっても、デバイスがオフラインと表示されることがあります。

検索、フィルタリング、並べ替え

  • 検索:デバイス名または IP を入力して、デバイスをすばやく特定します。
  • フィルタリング:デバイス名、IP、タイプ、稼働時間などの条件で範囲を絞り込みます。
  • アクティブなデバイス:ワンクリックで、現在アクティブなデバイスのみを表示します。
  • 並べ替え:一覧のヘッダーをクリックすると、対応するフィールドで昇順または降順に並べ替えます。

デバイストポロジの表示

インフラストラクチャ > ネットワーク > デバイス を開き、トポロジタブに切り替えると、LLDP ネイバー探索データに基づいて生成されたネットワークデバイスの物理トポロジを確認できます。トポロジ内のノードはネットワークデバイスを表し、ノード間の線はデバイス間の物理的な接続関係を表します。

前提条件

トポロジビューを使用する前に、ネットワークデバイス側で LLDP を有効にし、DataKit の SNMP コレクターで LLDP トポロジデータ収集を有効 にする必要があります。

ノードの状態

監視対象デバイスはデバイス一覧と同じ状態計算ルールを踏襲します。LLDP で検出されたものの snmp_object データを報告していないネイバーデバイスは「未監視」としてマークされます。

状態 定義
アクティブ 最終更新時刻が 10 分以内
遅延 最終更新時刻が 10 分を超え、15 分以内
オフライン 最終更新時刻が 15 分を超えている
未監視 LLDP でそのネイバーデバイスは検出されているが、デバイス一覧に対応する snmp_object レコードがない

トポロジ図では、ノードのスタイルを変えてデバイスの状態を区別します。未監視のネイバーは灰色のノードで表示され、まだ監視対象に含まれていないネットワークデバイスをすばやく識別できます。

ノード情報

監視対象デバイスのノードにマウスをホバーすると、デバイス名、IP アドレス、ベンダー、状態、CPU 使用率、メモリ使用率、接続数などの情報を確認でき、以下の操作も実行できます:

  • 詳細を表示:そのデバイスの詳細ページの「デバイス情報」を開きます。
  • インターフェーストラフィック:そのデバイスの詳細ページの「インターフェース情報」を開き、インターフェースの状態とトラフィックデータを確認します。

未監視ネイバーのノードにホバーすると、LLDP で検出されたデバイス名、利用可能な IP アドレス、「未監視」の状態を確認できます。

注意

LLDP データに安定した対向 IP アドレスが含まれていない場合、未監視ネイバーの IP アドレスは空になる可能性があります。デバイスが CPU やメモリのメトリクスを報告していない場合も、対応するデータが空になる場合があります。

ノードの表示規則

シナリオ トポロジ図での表示
監視対象デバイスがネイバーを検出済み デバイスの状態に応じてノードを表示し、ネイバーとの間の接続線も表示します
LLDP で未監視のネイバーが検出された場合 灰色のノードとその接続線を表示します。ホバーすると LLDP で取得できるデバイス情報を表示します
監視対象デバイスがネイバーを検出していない場合 接続線のない独立ノードとして表示し、接続数は 0 です
デバイスが監視対象外で、LLDP でも検出されていない場合 表示しません

ショートカット操作

  • 検索:デバイス名または IP アドレスでノードを検索し、フィルタリングします。
  • 凡例:ノードの状態とスタイルの意味を確認します。
  • キャンバス操作:トポロジ図を拡大、縮小、または画面に合わせて表示します。

デバイス詳細の表示

デバイス名をクリックすると詳細ページに移動し、デバイス情報、インターフェースの稼働状況、パフォーマンス指標、関連デバイスを確認できます。

デバイス情報

デバイス情報エリアには、現在のデバイスの基本属性が表示されます。以下が含まれます:

  • 稼働時間:デバイスが最後に起動してから継続して稼働している時間。
  • ベンダーID:デバイスが返すベンダー OID。
  • CPU 平均使用率:デバイスの CPU 使用状況。
  • メモリ平均使用率:デバイスのメモリ使用状況。
  • インターフェース数:デバイスで収集されたネットワークインターフェースの総数。
  • デバイス説明:デバイスが返すベンダー、モデル、ソフトウェアバージョンなどの説明情報。
  • 拡張属性:デバイスのタグとメタデータ。フィールド名または値で検索できます。

一部の情報が空の場合は、まず、デバイスが SNMP 経由で対応する OID を返しているかどうか、および現在のデバイス Profile にこれらのフィールドが含まれているかどうかを確認してください。

インターフェース情報

インターフェース情報エリアには、デバイスのネットワークインターフェースの状態とトラフィック統計が表示されます。以下が含まれます:

  • インターフェースの総数と、Up・Down・Admin Down の状態別分布。
  • インターフェース名と状態。
  • 受信方向と送信方向のトラフィック。
  • 受信方向と送信方向のエラーパケット。
  • インターフェースの帯域幅上限。

インターフェースの状態でフィルタリングして、異常なポートをすばやく特定できます。また、ページ右上の設定アイコンから、インターフェースメトリクスに対してモニターを設定できます。

インターフェースにトラフィックやエラーパケットのデータがない場合は、デバイスが IF-MIB を公開しているか、インターフェースカウンターが読み取り可能か、Profile に対応する OID が含まれているかを確認してください。

パフォーマンス指標

パフォーマンス指標エリアには、デバイスとインターフェースの時系列データがチャートで表示されます。主な内容は次のとおりです:

  • 基本メトリクス:CPU Usage、Mem Usage、Interface IfOperStatus、TCP CurrEstab など。
  • トラフィックメトリクス:Inbound Throughput、Outbound Throughput など。
  • インターフェースネットワーク:各インターフェースの受信方向と送信方向のネットワークトラフィック。
  • インターフェースのパケットロスとエラー:各インターフェースの破棄パケットとエラーパケットの統計。

上部の時間ピッカーでクエリ範囲を切り替えたり、デバイス IP またはデバイス名でデータをフィルタリングしたりできます。

デバイス詳細ページで関連デバイスタブに切り替えると、トポロジビューに切り替えなくても、現在のデバイスの LLDP ネイバーとインターフェースの接続状況を直接確認できます。

使用する前に、ネットワークデバイス側で LLDP を有効にし、DataKit の SNMP コレクターで LLDP トポロジデータ収集を有効 にしてください。

関連デバイス一覧には次の情報が表示されます:

情報 説明
ネイバーデバイス名 LLDP で検出された対向デバイスの名前
管理 IP ネイバーデバイスが報告する管理 IP アドレス
現在のデバイスのインターフェース 現在のデバイスがネイバーに接続しているローカルインターフェース
ネイバーデバイスのインターフェース 対向デバイスの接続インターフェース
検出プロトコル このネイバーの検出に使用されたプロトコル

関連デバイスを検索したり、接続の詳細を確認したりできます。収集対象に関連付けられているデバイスは、クリックするとデバイス詳細ページに移動できます。管理 IP を報告していないネイバーも一覧に残ります。これにより、インターフェースの接続情報を照合し、トポロジ内の欠落したリンクを調査できます。


よくある質問

一覧にデバイスが表示されない

次の項目を順に確認してください:

  1. DataKit がインストールされ、正常に稼働しているかどうか。
  2. SNMP コレクターが有効になっているかどうか、設定変更後に DataKit を再起動したかどうか。
  3. 正しいデバイス IP または自動検出用の CIDR 範囲が設定されているかどうか。
  4. デバイスで SNMP が有効になっているかどうか。
  5. SNMP バージョンと認証情報がデバイス側と一致しているかどうか。
  6. DataKit がデバイスの UDP 161 ポートにアクセスできるかどうか。
  7. DataKit が稼働するホストで snmpwalk を実行したときに、デバイスの OID を読み取れるかどうか。
  8. 自動検出モードで、デバイスが返す sysObjectID が Profile にマッチするかどうか。
  9. DataKit が現在表示しているワークスペースにデータを報告しているかどうか。

デバイスは表示されるが、CPU、メモリ、または一部のインターフェースメトリクスがない

DataKit は SNMP デバイスから一般的なベースラインメトリクスを収集しますが、ベンダー固有メトリクスは対応する MIB/OID と Profile に依存します。以下を確認してください:

  • デバイスが SNMP 経由でそのメトリクスを提供しているかどうか。
  • 現在の Profile がそのベンダーとモデルをサポートしているかどうか。
  • デバイスアカウントに対応する MIB の読み取り権限があるかどうか。
  • デバイスにカスタム Profile を追加する必要があるかどうか。

デバイスが突然「遅延」または「オフライン」と表示される

デバイス自体の障害以外に、次の原因が考えられます:

  • DataKit が停止した、または再起動された。
  • DataKit とデバイス間のネットワークが遮断された。
  • SNMP サービスが停止している。
  • SNMP 認証情報が変更された。
  • デバイスの ACL またはファイアウォールポリシーが変更された。
  • 収集タスクの実行がタイムアウトした、または報告経路に異常が発生した。

まず、DataKit が稼働するホストで snmpwalk を実行し、デバイスへのアクセスに問題があるのか、データ報告に問題があるのかを切り分けることをお勧めします。


新しいデバイスはどのくらいで一覧に表示されますか

指定デバイスモードでは、DataKit は設定された収集間隔でデバイスをポーリングします。自動検出モードでは、自動検出間隔の影響も受けます。現在の SNMP コレクターのデフォルト間隔は次のとおりです:メトリクスは 10 秒ごと、デバイス情報は 5 分ごと、自動検出は 1 時間ごとに実行されます。これらの間隔はすべて調整可能です。実際に表示されるまでの時間は、ユーザーのコレクター設定に基づきます。
