Istio によるマイクロサービス可観測性のベストプラクティス¶

Istio¶

Service Mesh とは¶

近年、ソフトウェアアプリケーションにおけるマイクロサービスの普及は急速に進み、大規模なアプリケーションは複数のマイクロサービスに分割されるようになりました。各マイクロサービスはコンテナ化により個別のコンテナで実行できますが、サービス間通信のネットワークトポロジーは依然として非常に複雑です。サービス間のネットワーク通信が極めて重要である以上、複数のサービスプロキシを実装し、制御されたサービス間通信チャネルの安全性と堅牢性を確保する基本コンポーネントが必要不可欠です。

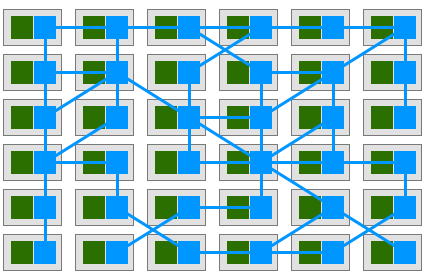

サービスメッシュ（Service Mesh）とは、これらのアプリケーションを構成するマイクロサービスのネットワークと、それらの間の相互作用を説明するために使用される用語です。個々のサービス呼び出しは Sidecar として表現されます。多数のサービスが存在する場合、メッシュとして表現されます。下図の緑色の四角はアプリケーションのマイクロサービス、青色の四角は Sidecar、線はサービス間の呼び出し関係を示し、Sidecar 間の接続がネットワークを形成します。

Istio の概要¶

Istio はオープンソースのサービスメッシュであり、既存の分散アプリケーションに透過的にレイヤーされます。サービスメッシュ全体の動作に対する洞察と操作制御の機能、およびマイクロサービスアプリケーションのさまざまなニーズを満たす完全なソリューションを提供します。

Istio のコアコンポーネント¶

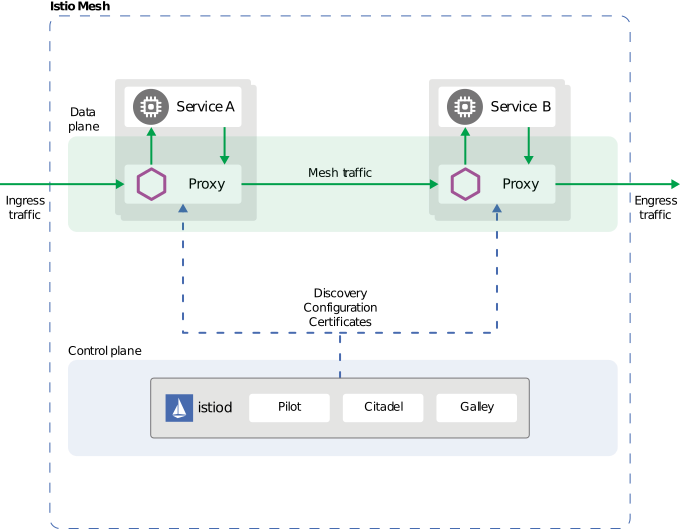

Istio サービスメッシュは、データプレーンとコントロールプレーンで構成されます。

データプレーンは、一連のスマートプロキシ（Envoy）で構成されます。Envoy は Sidecar としてデプロイされ、マイクロサービス間の Sidecar 間通信は、ポリシー制御とテレメトリー収集（Mixer）によって実現されます。
コントロールプレーンは、プロキシを管理および構成してトラフィックをルーティングする役割を担います。Citadel は、組み込みの ID と資格情報管理により、強力なサービス間およびエンドユーザー認証を提供します。Pilot は、Envoy Sidecar にサービスディスカバリ、スマートルーティング（A/B テスト、カナリアデプロイなど）、トラフィック管理、エラーハンドリング（タイムアウト、リトライ、サーキットブレーカー）の機能を提供します。Galley は、Istio 設定の検証、取得、処理、配布を行うコンポーネントです。

Istio の分散型トレーシング¶

Envoy は Jaeger をネイティブサポートしており、トレーシングに必要な x-b3 で始まる Header（x-b3-traceid、x-b3-spanid、x-b3-parentspanid、x-b3-sampled、x-b3-flags）と x-request-id が、ビジネスロジックによって異なるサービス間で受け渡され、Envoy から Jaeger に報告され、最終的に Jaeger が完全なトレーシング情報を生成します。

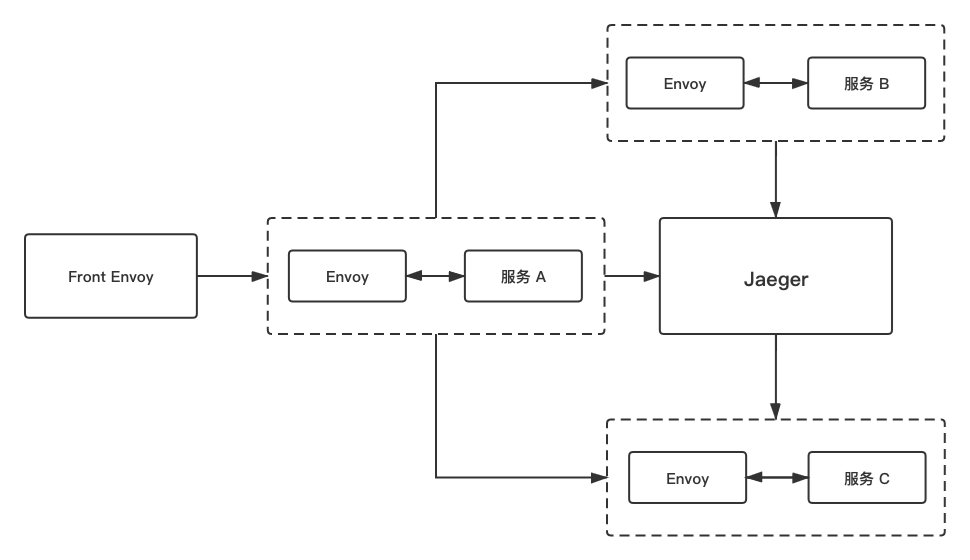

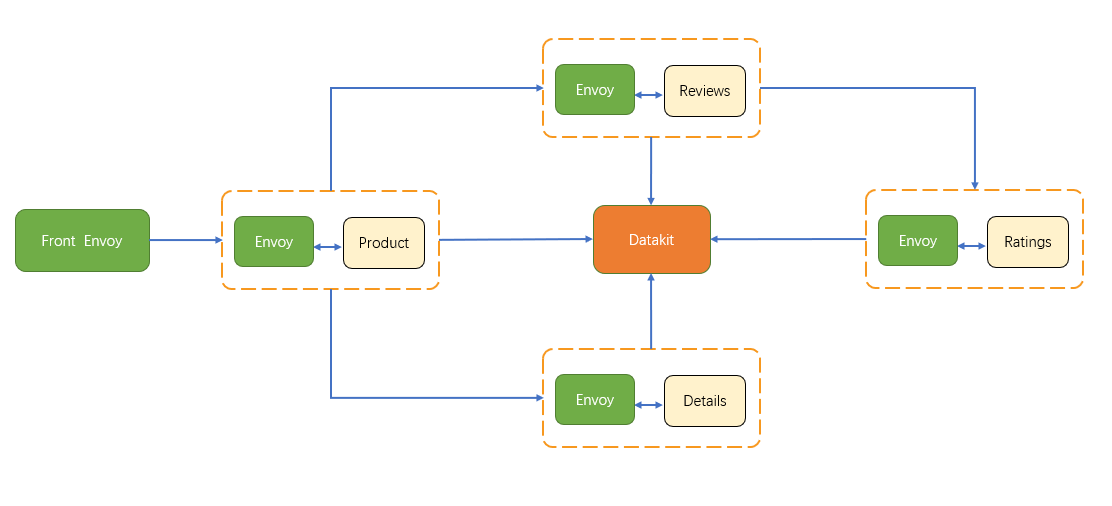

Istio における Envoy と Jaeger の関係は以下の通りです。

図中の Front Envoy は、最初にリクエストを受信する Envoy Sidecar を指し、ルートスパンを作成してリクエスト Header に追加する役割を担います。リクエストが異なるサービスに到達すると、Envoy Sidecar がトレーシング情報を報告します。
Envoy の分散型トレーシングは Jaeger をネイティブサポートしており、Envoy は外部トレーシングサービスの統合をサポートし、zipkin および zipkin 互換のバックエンド（jaeger）をサポートします。Istio の分散型トレーシングはグローバル設定 zipkinAddress を提供し、Envoy の報告アドレスは proxy_init の --zipkinAddress パラメータで渡されます。

Istio の可観測性¶

Istio の堅牢なトレーシング、モニタリング、ログ機能により、サービスメッシュのデプロイメントを深く理解することができます。Istio のモニタリング機能を通じて、サービスのパフォーマンスがアップストリームとダウンストリームにどのように影響するかを真に把握できます。また、カスタムダッシュボードは、すべてのサービスのパフォーマンスを可視化し、他のプロセスにどのように影響するかを確認する機能を提供します。これらの機能はすべて、サービスの SLO をより効果的に設定、監視、強化することを可能にします。

BookInfo の概要¶

このサンプルは、複数の Istio 機能をデモンストレーションするためのアプリケーションをデプロイします。このアプリケーションは、4 つの個別のマイクロサービスで構成されています。このアプリケーションは、オンライン書店のカテゴリを模擬し、書籍の情報を表示します。ページには、書籍の説明、書籍の詳細（ISBN、ページ数など）、およびその書籍に関するいくつかのレビューが表示されます。

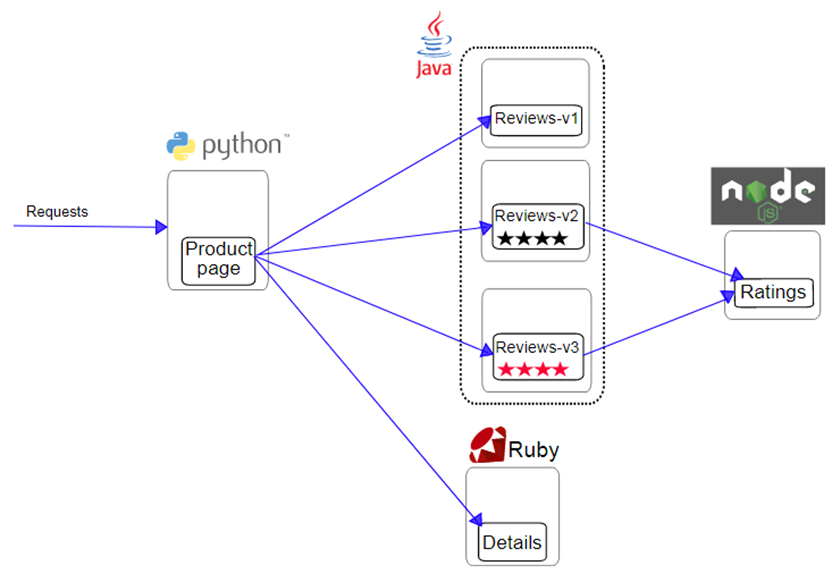

Bookinfo アプリケーションは、4 つの個別のマイクロサービスに分かれています。

productpage：productpage（Python）マイクロサービスは、details および reviews マイクロサービスを呼び出してページを構成します。
details：details（Ruby）マイクロサービスは、書籍の詳細情報を含みます。
reviews：reviews（Java）マイクロサービスは、書籍のレビューを含み、ratings マイクロサービスも呼び出します。
ratings：ratings（Node.js）マイクロサービスは、書籍のランキング情報を含みます。

reviews マイクロサービスは 3 つのバージョンを提供します。

バージョン v1 は ratings サービスを呼び出しません。
バージョン v2 は ratings サービスを呼び出し、各評価を 1 から 5 の黒い星で表示します。
バージョン v3 は ratings サービスを呼び出し、各評価を 1 から 5 の赤い星で表示します。

Bookinfo のトレースデータは、istio の configmap 内の zipkin.address を DataKit アドレスに変更するだけで、DataKit で zipkin コレクターを有効にする必要があり、これによりトレースデータを DataKit にプッシュできます。

環境デプロイメント¶

前提条件¶

Kubernetes¶

このサンプルは、CentOS 7.9 上で minikube を使用して作成されたバージョン 1.21.2 の Kubernetes クラスターで動作します。

DataKit のデプロイ¶

<Daemonset による DataKit のデプロイ> を参照してください。

コレクターの有効化¶

Daemonset による DataKit のデプロイの datakit.yaml ファイルを使用し、Kubernetes クラスターの master ノード /usr/local/df-demo/datakit.yaml にアップロードします。datakit.yaml ファイルを修正し、ConfigMap を追加してファイルをマウントすることで、Zipkin および Prom コレクターを有効にします。最終結果として、DataKit がデプロイされた状態になります。

ファイル /usr/local/datakit/conf.d/zipkin/zipkin.conf を追加：Zipkin のメトリクスコレクターを有効にします。
ファイル /usr/local/datakit/conf.d/prom/prom_istiod.conf を追加：Istiod Pod のメトリクスコレクターを有効にします。
ファイル /usr/local/datakit/conf.d/prom/prom-ingressgateway.conf を追加：Ingressgateway のメトリクスコレクターを有効にします。
ファイル /usr/local/datakit/conf.d/prom/prom-egressgateway.conf を追加：Egressgateway のメトリクスコレクターを有効にします。

ingressgateway と egressgateway を収集するには、Service を使用してポート 15020 にアクセスする必要があるため、ingressgateway と egressgateway の Service を新規作成する必要があります。

istio-ingressgateway-service-ext.yaml

apiVersion: v1
kind: Service
metadata:
  name: istio-ingressgateway-ext
  namespace: istio-system
spec:
  ports:
    - name: http-monitoring
      port: 15020
      protocol: TCP
      targetPort: 15020
  selector:
    app: istio-ingressgateway
    istio: ingressgateway
  type: ClusterIP

istio-egressgateway-service-ext.yaml

apiVersion: v1
kind: Service
metadata:
  name: istio-egressgateway-ext
  namespace: istio-system
spec:
  ports:
    - name: http-monitoring
      port: 15020
      protocol: TCP
      targetPort: 15020
  selector:
    app: istio-egressgateway
    istio: egressgateway
  type: ClusterIP

Service の作成

kubectl apply -f istio-ingressgateway-service-ext.yaml
kubectl apply -f istio-egressgateway-service-ext.yaml

以下は datakit.yaml ファイルの修正部分です。

ConfigMap の追加

apiVersion: v1
kind: ConfigMap
metadata:
  name: datakit-conf
  namespace: datakit
data:
  zipkin.conf: |-
    [[inputs.zipkin]]
      pathV1 = "/api/v1/spans"
      pathV2 = "/api/v2/spans"

  prom_istiod.conf: |-
    [[inputs.prom]]
      url = "http://istiod.istio-system.svc.cluster.local:15014/metrics"
      source = "prom-istiod"
      metric_types = ["counter", "gauge"]
      interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
      metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
      #measurement_prefix = ""
      measurement_name = "istio_prom"
      #[[inputs.prom.measurements]]
      # prefix = "cpu_"
      # name ="cpu"
      [inputs.prom.tags]
        app_id="istiod"

  prom-ingressgateway.conf: |-
    [[inputs.prom]]
      url = "http://istio-ingressgateway-ext.istio-system.svc.cluster.local:15020/stats/prometheus"
      source = "prom-ingressgateway"
      metric_types = ["counter", "gauge"]
      interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
      metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
      #measurement_prefix = ""
      measurement_name = "istio_prom"
      #[[inputs.prom.measurements]]
      # prefix = "cpu_"
      # name ="cpu"

  prom-egressgateway.conf: |-
    [[inputs.prom]]
      url = "http://istio-egressgateway-ext.istio-system.svc.cluster.local:15020/stats/prometheus"
      source = "prom-egressgateway"
      metric_types = ["counter", "gauge"]
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
      interval = "60s"
      metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
      #measurement_prefix = ""
      measurement_name = "istio_prom"
      #[[inputs.prom.measurements]]
      # prefix = "cpu_"
      # name ="cpu"

zipkin.conf と prom_istiod.conf のマウント

apiVersion: apps/v1
kind: DaemonSet
...
spec:
  template
    spec:
      containers:
      - env:
        volumeMounts: # 以下は追加部分
        - mountPath: /usr/local/datakit/conf.d/zipkin/zipkin.conf
          name: datakit-conf
          subPath: zipkin.conf
        - mountPath: /usr/local/datakit/conf.d/prom/prom_istiod.conf
          name: datakit-conf
          subPath: prom_istiod.conf
        - mountPath: /usr/local/datakit/conf.d/prom/prom-ingressgateway.conf
          name: datakit-conf
          subPath: prom-ingressgateway.conf
        - mountPath: /usr/local/datakit/conf.d/prom/prom-egressgateway.conf
          name: datakit-conf
          subPath: prom-egressgateway.conf

トークンの置き換え¶

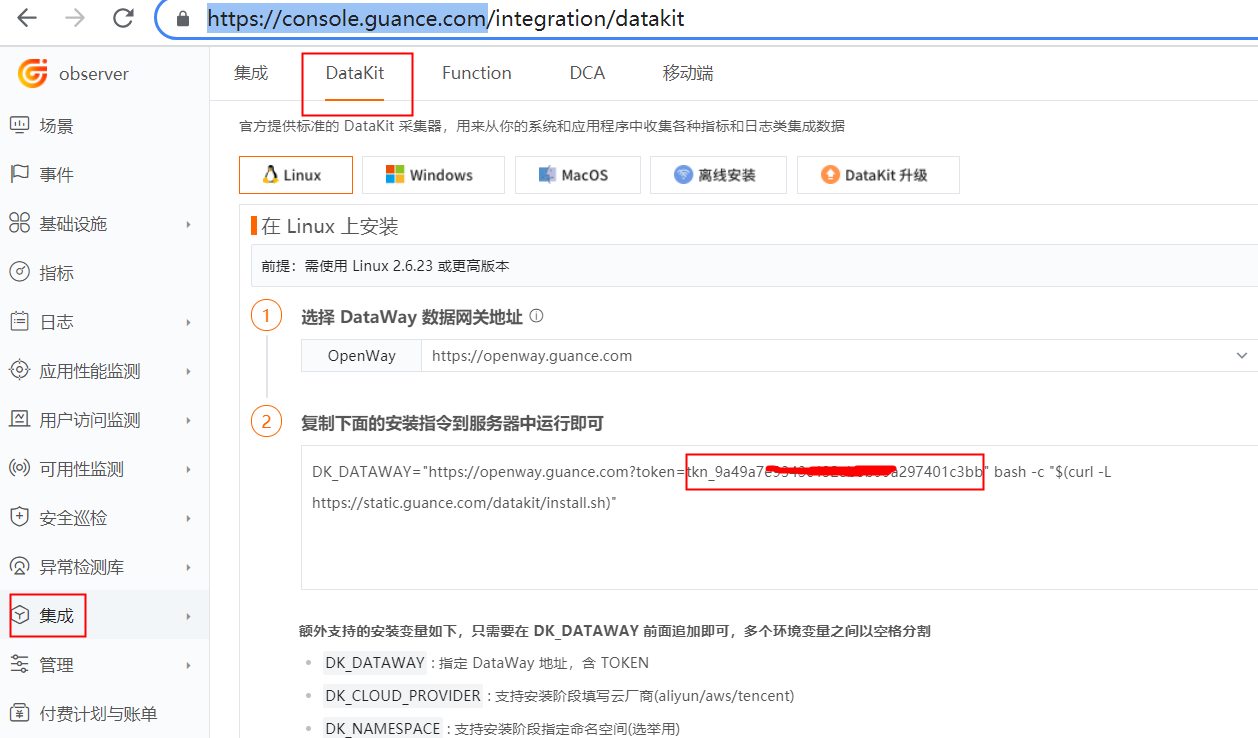

Guance にログインし、「統合」 -> 「DataKit」からトークンをコピーし、datakit.yaml 内の <your-token> を置き換えます。

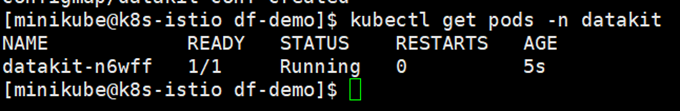

DataKit の再デプロイ¶

cd /usr/local/df-demo
kubectl apply -f datakit.yaml

Istio のデプロイ¶

Istio のダウンロード¶

ダウンロードから Source Code と istio-1.11.2-linux-amd64.tar.gz をダウンロードします。

Istio のインストール¶

istio-1.11.2-linux-amd64.tar.gz を /usr/local/df-demo/ ディレクトリにアップロードします。Kubernetes が存在するサーバーのプライベートネットワークアドレスは 172.16.0.15 です。172.16.0.15 をご自身の IP に置き換えてください。

su minikube
cd /usr/local/df-demo/
tar zxvf istio-1.11.2-linux-amd64.tar.gz
cd /usr/local/df-demo/istio-1.11.2
export PATH=$PWD/bin:$PATH$
cp -ar /usr/local/df-demo/istio-1.11.2/bin/istioctl /usr/bin/

istioctl install --set profile=demo

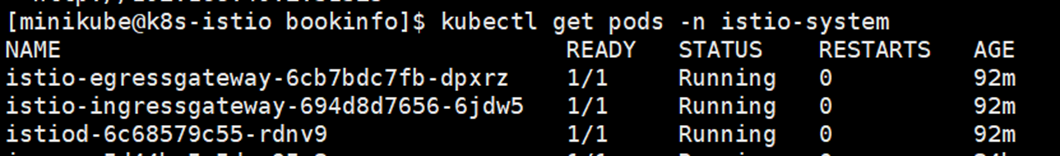

インストールの確認¶

デプロイが成功すると、ingressgateway、egressgateway、istiod が Running 状態になります。

kubectl get pods -n istio-system

BookInfo のデプロイ¶

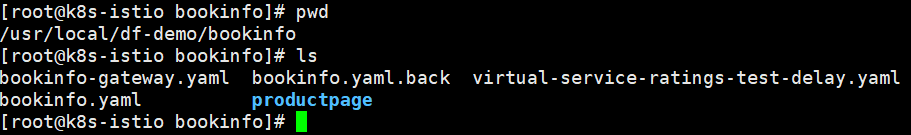

ファイルのコピー¶

ソースコードを解凍し、/usr/local/df-demo/istio-1.11.2/samples/bookinfo/src/productpage ディレクトリを /usr/local/df-demo/bookinfo ディレクトリにコピーします。BookInfo のデプロイに必要な yaml をコピーします。

cp /usr/local/df-demo/istio-1.11.2/samples/bookinfo/networking/bookinfo-gateway.yaml /usr/local/df-demo/bookinfo/bookinfo-gateway.yaml
cp /usr/local/df-demo/istio-1.11.2/samples/bookinfo/networking/virtual-service-ratings-test-delay.yaml /usr/local/df-demo/bookinfo/virtual-service-ratings-test-delay.yaml
cp /usr/local/df-demo/istio-1.11.2/samples/bookinfo/platform/kube/bookinfo.yaml /usr/local/df-demo/bookinfo/bookinfo.yaml

自動インジェクションの有効化¶

prod 名前空間を作成し、この名前空間で Pod 作成時に Sidecar が自動的にインジェクトされるようにラベルを付け、Pod の入出力トラフィックがすべて Sidecar によって処理されるようにします。

kubectl create namespace prod
kubectl label namespace prod istio-injection=enabled

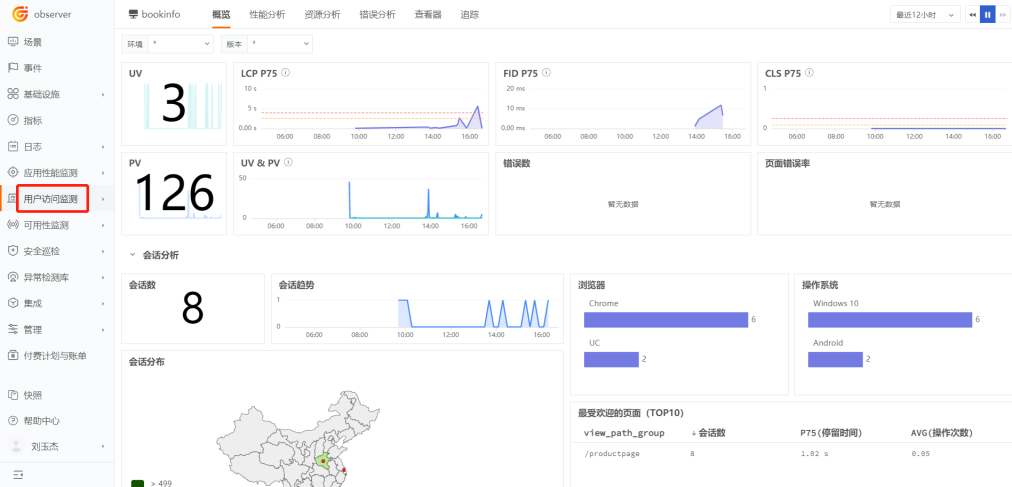

RUM の有効化¶

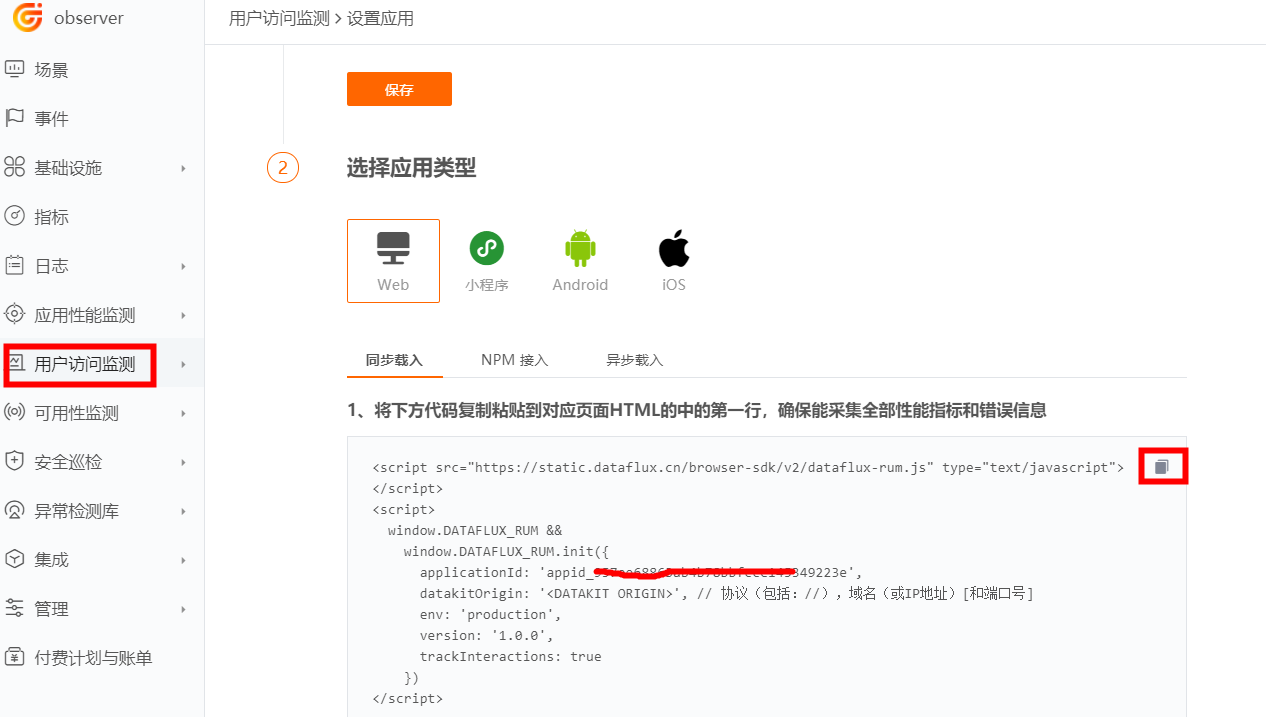

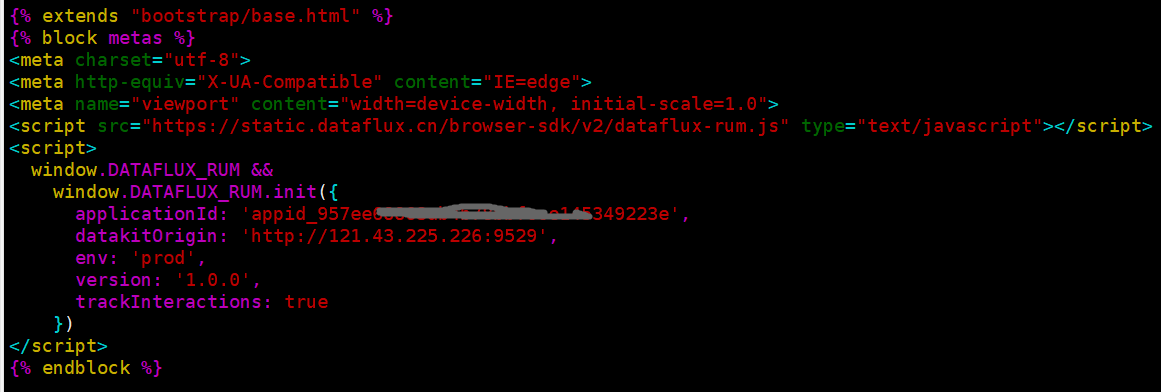

1 Guance にログインし、「ユーザーアクセスモニタリング」 -> 「アプリケーションを作成」をクリックし、bookinfo と入力します。
js を /usr/local/df-demo/bookinfo/productpage/templates/productpage.html にコピーし、を http://<your-外网 ip>:9529 に変更します。

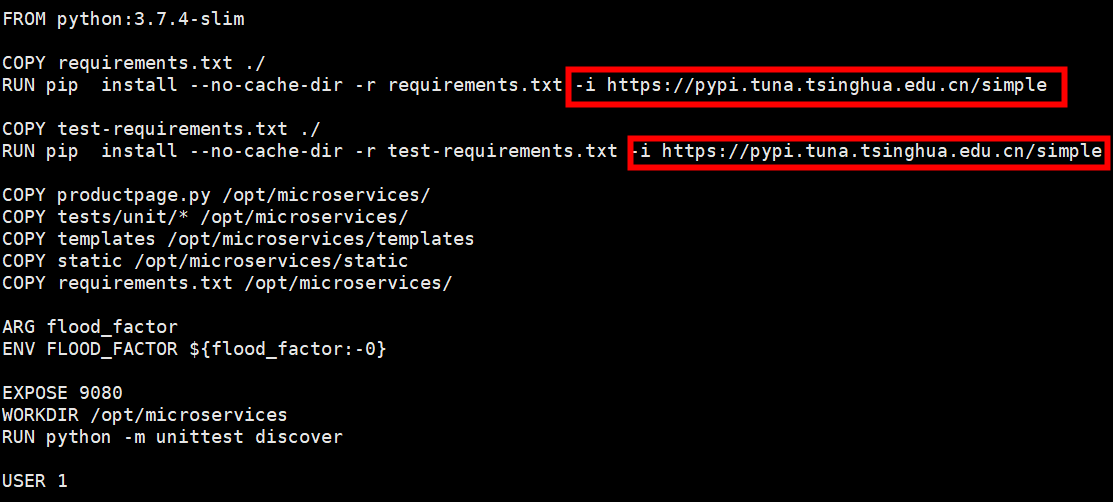

2 /usr/local/df-demo/bookinfo/productpage/Dockerfile を修正します。

3 イメージの作成

cd /usr/local/df-demo/bookinfo/productpage
eval $(minikube docker-env)
docker build -t product-page:v1  .

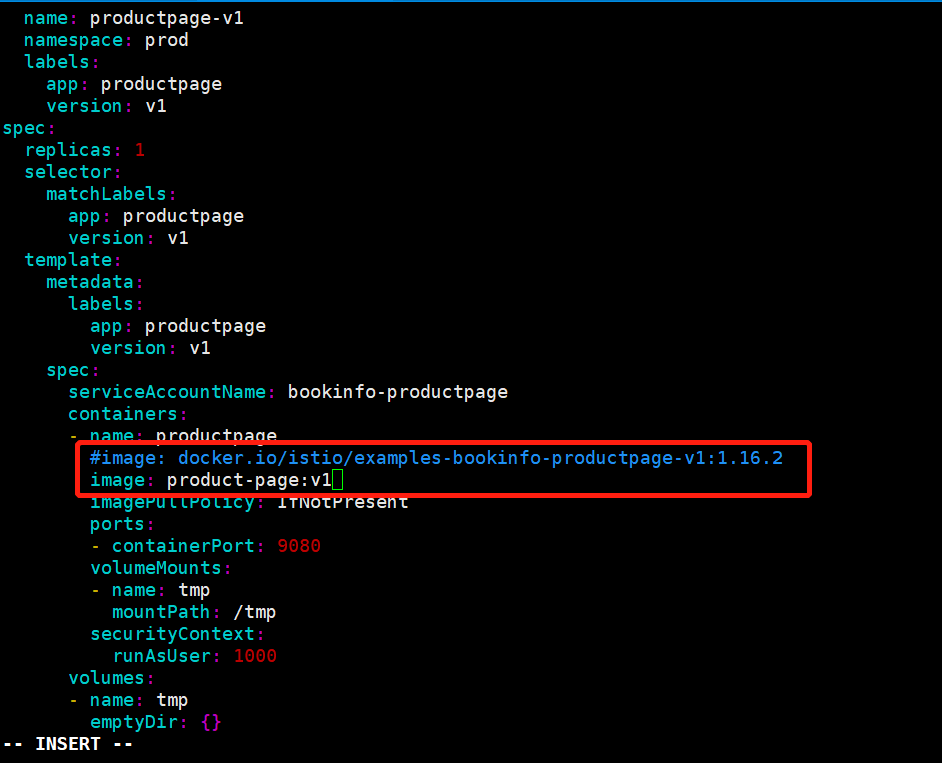

4 イメージの置き換え

/usr/local/df-demo/bookinfo/bookinfo.yaml 内の image: docker.io/istio/examples-bookinfo-productpage-v1:1.16.2 を image: product-page:v1 に置き換えます。

APM と DataKit の連携¶

kubectl edit configmap istio -n istio-system -o yaml

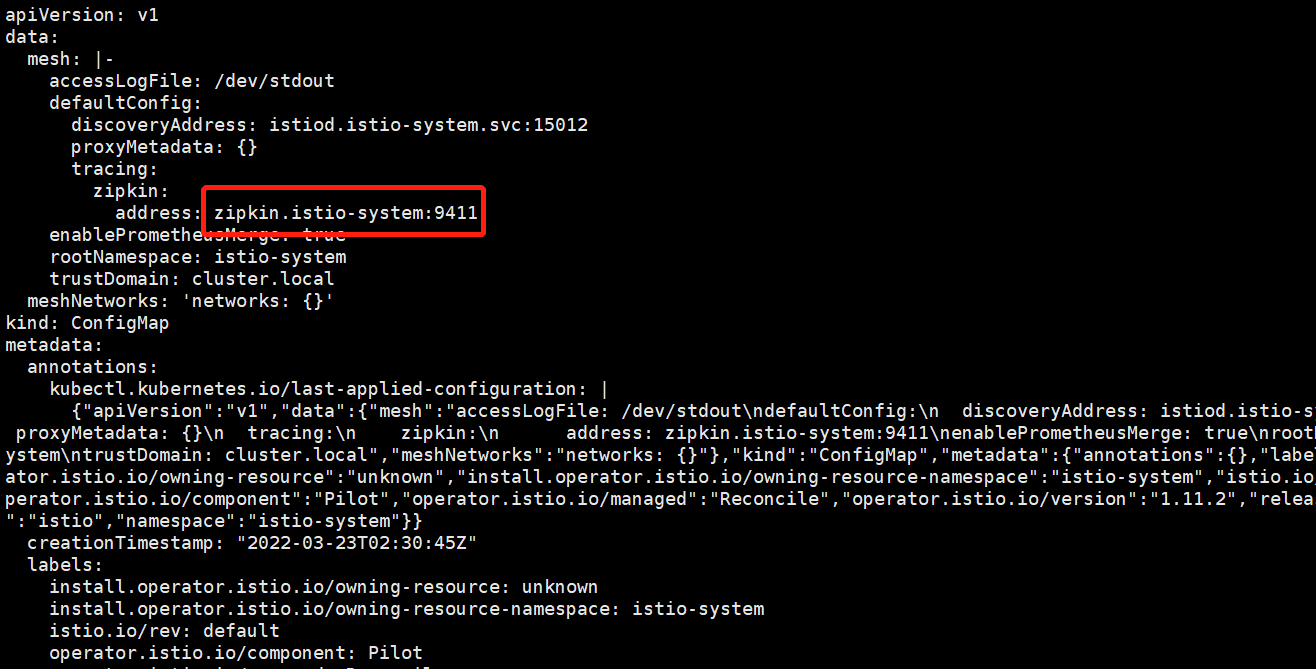

上の図では、トレースデータがデフォルトで zipkin.istio-system:9411 にプッシュされていることがわかります。DataKit サービスは datakit 名前空間にあり、ポートは 9529 であるため、ここで変換を行う必要があります。

詳細については、<Kubernetes クラスターでの ExternalName を使用した DataKit サービスのマッピング> を参照してください。

namespace の追加¶

bookinfo の yaml を修正し、すべてのリソースの metadata に namespace: prod を追加します。

vi /usr/local/df-demo/bookinfo/bookinfo.yaml
vi /usr/local/df-demo/bookinfo/bookinfo-gateway.yaml

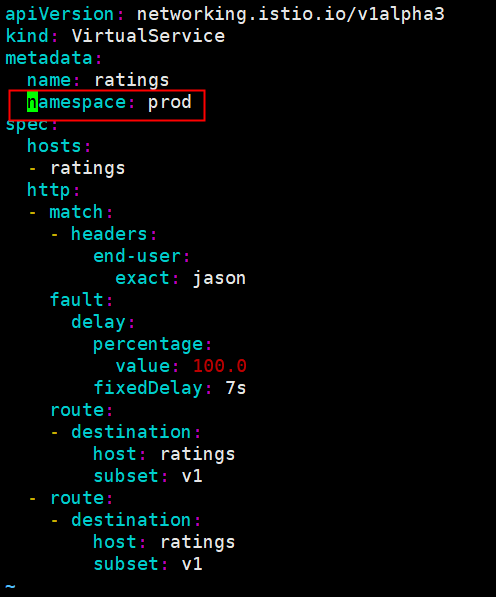

vi /usr/local/df-demo/bookinfo/virtual-service-ratings-test-delay.yaml

Pod カスタム収集の有効化¶

bookinfo.yaml を修正します。

vi /usr/local/df-demo/bookinfo/bookinfo.yaml

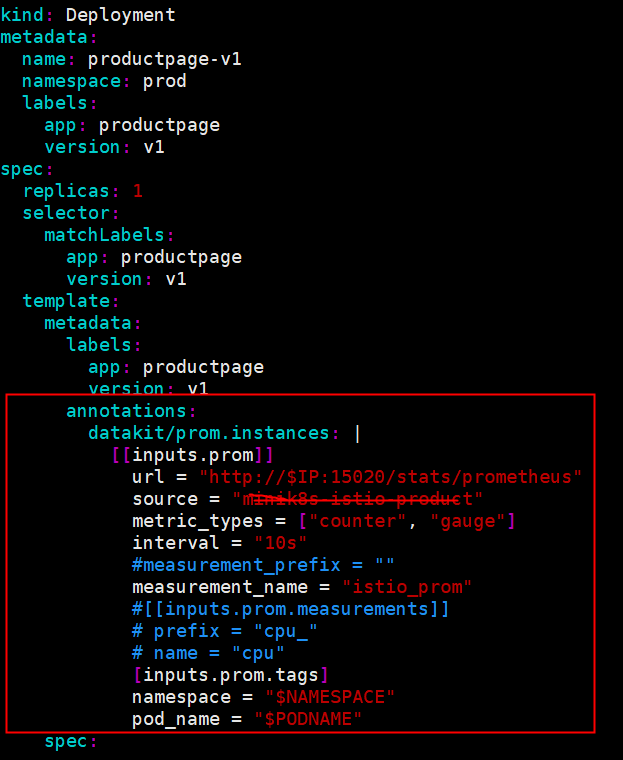

すべての Deployment コントローラーの Pod テンプレートに annotations を追加します。

パラメータ説明

url：Exporter アドレス
source：コレクター名
metric_types：メトリクスタイプフィルター
measurement_name：収集後のメジャーメント名
interval：メトリクス収集頻度、s 秒
$IP：Pod のプライベートネットワーク IP のワイルドカード
$NAMESPACE：Pod が存在する名前空間
tags_ignore：無視するタグ。

annotations:
  datakit/prom.instances: |
    [[inputs.prom]]
      url = "http://$IP:15020/stats/prometheus"
      source = "minik8s-istio-product"
      metric_types = ["counter", "gauge"]
      interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
      metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
      #measurement_prefix = ""
      measurement_name = "istio_prom"
      #[[inputs.prom.measurements]]
      # prefix = "cpu_"
      # name = "cpu"
      [inputs.prom.tags]
      namespace = "$NAMESPACE"
      pod_name = "$PODNAME"

完全な bookinfo.yaml は以下の通りです。

bookinfo.yaml

apiVersion: v1
kind: Service
metadata:
  name: details
  namespace: prod
  labels:
    app: details
    service: details
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: details
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-details
  namespace: prod
  labels:
    account: details
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: details-v1
  namespace: prod
  labels:
    app: details
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: details
      version: v1
  template:
    metadata:
      labels:
        app: details
        version: v1
      annotations:
        datakit/prom.instances: |
          [[inputs.prom]]
            url = "http://$IP:15020/stats/prometheus"
            source = "minik8s-istio-details"
            metric_types = ["counter", "gauge"]
            interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
            metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
            #measurement_prefix = ""
            measurement_name = "istio_prom"
            #[[inputs.prom.measurements]]
            # prefix = "cpu_"
            # name = "cpu"
            [inputs.prom.tags]
            namespace = "$NAMESPACE"
    spec:
      serviceAccountName: bookinfo-details
      containers:
      - name: details
        image: docker.io/istio/examples-bookinfo-details-v1:1.16.2
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        securityContext:
          runAsUser: 1000
---
##################################################################################################
# Ratings service
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: ratings
  namespace: prod
  labels:
    app: ratings
    service: ratings
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: ratings
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-ratings
  namespace: prod
  labels:
    account: ratings
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ratings-v1
  namespace: prod
  labels:
    app: ratings
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ratings
      version: v1
  template:
    metadata:
      labels:
        app: ratings
        version: v1
      annotations:
        datakit/prom.instances: |
          [[inputs.prom]]
            url = "http://$IP:15020/stats/prometheus"
            source = "minik8s-istio-ratings"
            metric_types = ["counter", "gauge"]
            interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
            metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
            #measurement_prefix = ""
            measurement_name = "istio_prom"
            #[[inputs.prom.measurements]]
            # prefix = "cpu_"
            # name = "cpu"
            [inputs.prom.tags]
            namespace = "$NAMESPACE"
    spec:
      serviceAccountName: bookinfo-ratings
      containers:
      - name: ratings
        image: docker.io/istio/examples-bookinfo-ratings-v1:1.16.2
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        securityContext:
          runAsUser: 1000
---
##################################################################################################
# Reviews service
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: reviews
  namespace: prod
  labels:
    app: reviews
    service: reviews
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: reviews
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-reviews
  namespace: prod
  labels:
    account: reviews
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v1
  namespace: prod
  labels:
    app: reviews
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v1
  template:
    metadata:
      labels:
        app: reviews
        version: v1
      annotations:
        datakit/prom.instances: |
          [[inputs.prom]]
            url = "http://$IP:15020/stats/prometheus"
            source = "minik8s-istio-review1"
            metric_types = ["counter", "gauge"]
            interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
            #measurement_prefix = ""
            metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
            measurement_name = "istio_prom"
            #[[inputs.prom.measurements]]
            # prefix = "cpu_"
            # name = "cpu"
            [inputs.prom.tags]
            namespace = "$NAMESPACE"
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v1:1.16.2
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
        securityContext:
          runAsUser: 1000
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v2
  namespace: prod
  labels:
    app: reviews
    version: v2
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v2
  template:
    metadata:
      labels:
        app: reviews
        version: v2
      annotations:
        datakit/prom.instances: |
          [[inputs.prom]]
            url = "http://$IP:15020/stats/prometheus"
            source = "minik8s-istio-review2"
            metric_types = ["counter", "gauge"]
            interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
            #measurement_prefix = ""
            metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
            measurement_name = "istio_prom"
            #[[inputs.prom.measurements]]
            # prefix = "cpu_"
            # name = "cpu"
            [inputs.prom.tags]
            namespace = "$NAMESPACE"
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v2:1.16.2
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
        securityContext:
          runAsUser: 1000
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: reviews-v3
  namespace: prod
  labels:
    app: reviews
    version: v3
spec:
  replicas: 1
  selector:
    matchLabels:
      app: reviews
      version: v3
  template:
    metadata:
      labels:
        app: reviews
        version: v3
      annotations:
        datakit/prom.instances: |
          [[inputs.prom]]
            url = "http://$IP:15020/stats/prometheus"
            source = "minik8s-istio-review3"
            metric_types = ["counter", "gauge"]
            interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
            metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
            #measurement_prefix = ""
            measurement_name = "istio_prom"
            #[[inputs.prom.measurements]]
            # prefix = "cpu_"
            # name = "cpu"
            [inputs.prom.tags]
            namespace = "$NAMESPACE"
    spec:
      serviceAccountName: bookinfo-reviews
      containers:
      - name: reviews
        image: docker.io/istio/examples-bookinfo-reviews-v3:1.16.2
        imagePullPolicy: IfNotPresent
        env:
        - name: LOG_DIR
          value: "/tmp/logs"
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        - name: wlp-output
          mountPath: /opt/ibm/wlp/output
        securityContext:
          runAsUser: 1000
      volumes:
      - name: wlp-output
        emptyDir: {}
      - name: tmp
        emptyDir: {}
---
##################################################################################################
# Productpage services
##################################################################################################
apiVersion: v1
kind: Service
metadata:
  name: productpage
  namespace: prod
  labels:
    app: productpage
    service: productpage
spec:
  ports:
  - port: 9080
    name: http
  selector:
    app: productpage
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: bookinfo-productpage
  namespace: prod
  labels:
    account: productpage
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: productpage-v1
  namespace: prod
  labels:
    app: productpage
    version: v1
spec:
  replicas: 1
  selector:
    matchLabels:
      app: productpage
      version: v1
  template:
    metadata:
      labels:
        app: productpage
        version: v1
      annotations:
        datakit/prom.instances: |
          [[inputs.prom]]
            url = "http://$IP:15020/stats/prometheus"
            source = "minik8s-istio-product"
            metric_types = ["counter", "gauge"]
            interval = "60s"
      tags_ignore = ["cache","cluster_type","component","destination_app","destination_canonical_revision","destination_canonical_service","destination_cluster","destination_principal","group","grpc_code","grpc_method","grpc_service","grpc_type","reason","request_protocol","request_type","resource","responce_code_class","response_flags","source_app","source_canonical_revision","source_canonical-service","source_cluster","source_principal","source_version","wasm_filter"]
            metric_name_filter = ["istio_requests_total","pilot_k8s_cfg_events","istio_build","process_virtual_memory_bytes","process_resident_memory_bytes","process_cpu_seconds_total","envoy_cluster_assignment_stale","go_goroutines","pilot_xds_pushes","pilot_proxy_convergence_time_bucket","citadel_server_root_cert_expiry_timestamp","pilot_conflict_inbound_listener","pilot_conflict_outbound_listener_http_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_tcp","pilot_conflict_outbound_listener_tcp_over_current_http","pilot_virt_services","galley_validation_failed","pilot_services","envoy_cluster_upstream_cx_total","envoy_cluster_upstream_cx_connect_fail","envoy_cluster_upstream_cx_active","envoy_cluster_upstream_cx_rx_bytes_total","envoy_cluster_upstream_cx_tx_bytes_total","istio_request_duration_milliseconds_bucket","istio_request_duration_seconds_bucket","istio_request_bytes_bucket","istio_response_bytes_bucket"]
            #measurement_prefix = ""
            measurement_name = "istio_prom"
            #[[inputs.prom.measurements]]
            # prefix = "cpu_"
            # name = "cpu"
            [inputs.prom.tags]
            namespace = "$NAMESPACE"
    spec:
      serviceAccountName: bookinfo-productpage
      containers:
      - name: productpage
        #image: docker.io/istio/examples-bookinfo-productpage-v1:1.16.2
        image: image: product-page:v1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 9080
        volumeMounts:
        - name: tmp
          mountPath: /tmp
        securityContext:
          runAsUser: 1000
      volumes:
      - name: tmp
        emptyDir: {}
---

完全な bookinfo-gateway.yaml

bookinfo-gateway.yaml

kind: Gateway
metadata:
  name: bookinfo-gateway
  namespace: prod
spec:
  selector:
    istio: ingressgateway # use istio default controller
  servers:
    - port:
        number: 80
        name: http
        protocol: HTTP
      hosts:
        - "*"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
  namespace: prod
spec:
  hosts:
    - "*"
  gateways:
    - bookinfo-gateway
  http:
    - match:
        - uri:
            exact: /productpage
        - uri:
            prefix: /static
        - uri:
            exact: /login
        - uri:
            exact: /logout
        - uri:
            prefix: /api/v1/products
      route:
        - destination:
            host: productpage
            port:
              number: 9080

サービスのデプロイ¶

cd /usr/local/df-demo/bookinfo
kubectl apply -f bookinfo.yaml
kubectl apply -f bookinfo-gateway.yaml

nginx による productpage サービスへのプロキシ¶

このサンプルでは minikube を使用しているため、nginx を介してクラスター内のサービスにプロキシする必要があります。そのため、nginx の設定が必要です。

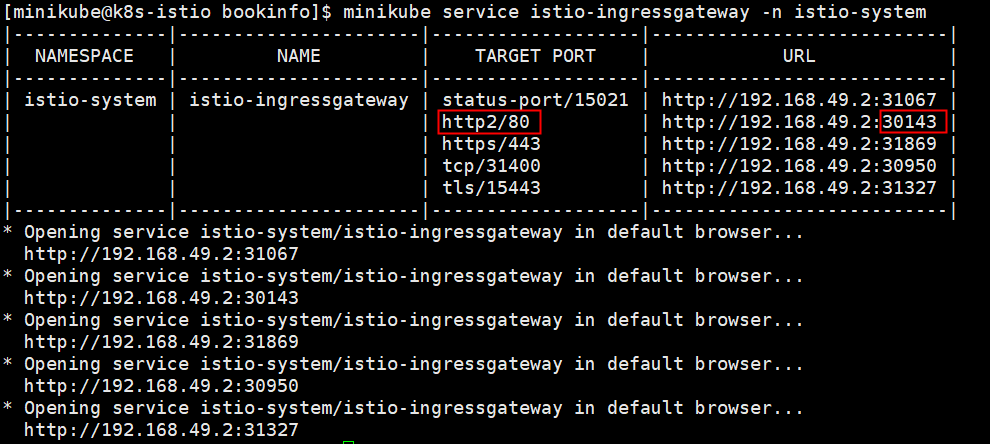

minikube http2 の URL を確認します。

minikube service istio-ingressgateway -n istio-system

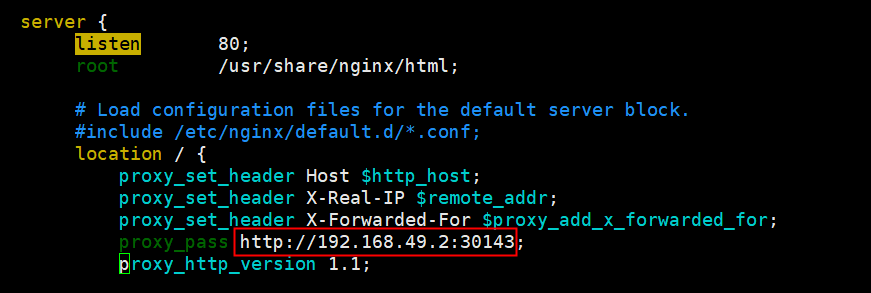

root アカウントでサーバーにログインし、proxy_pass を http2 サービスのアドレスに変更します。

vim  /etc/nginx/nginx.conf

nginx を再起動します。

systemctl restart nginx

productpage へのアクセス¶

http://121.43.225.226/productpage

可観測性の演習¶

メトリクス (Metrics)¶

BookInfo のデプロイ時に、Pod カスタム収集を有効にし、measurement_name = "istio_prom" を設定しました。

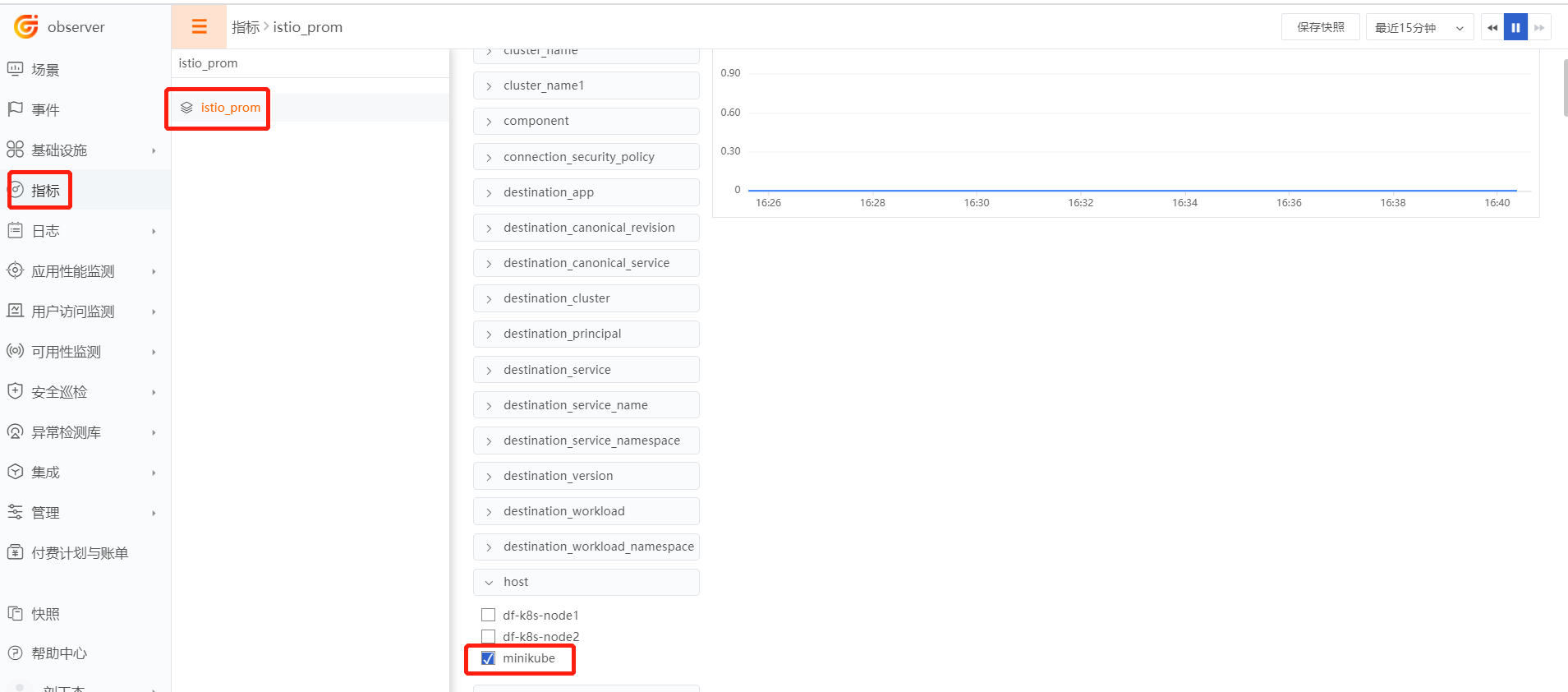

「Guance」 -> 「メトリクス」にログインし、istio_prom メジャーメントを確認します。

トレース (Traces)¶

RUM¶

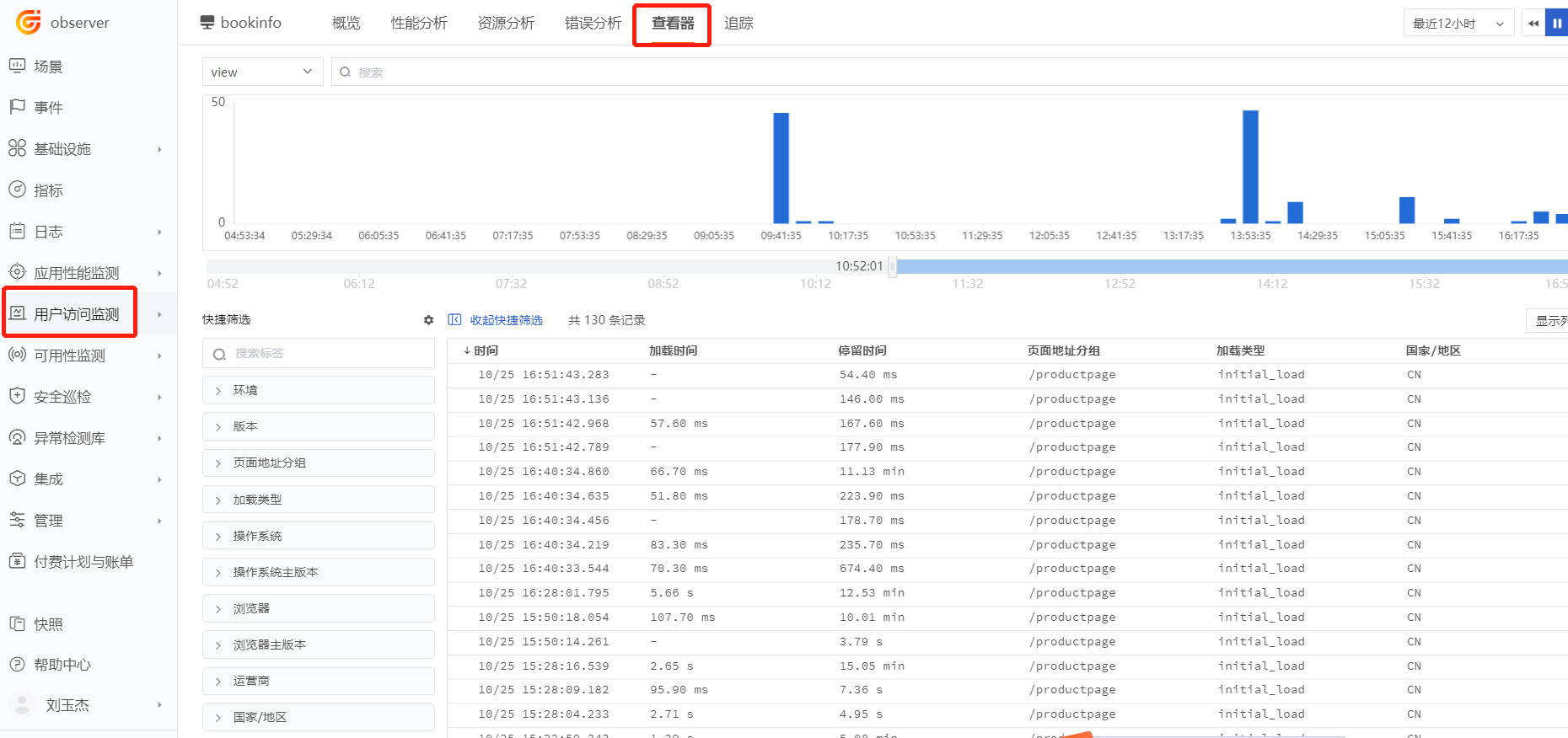

ユーザーアクセスモニタリングモジュールを使用して、UV、PV、セッション数、アクセスされたページなどの情報を確認します。

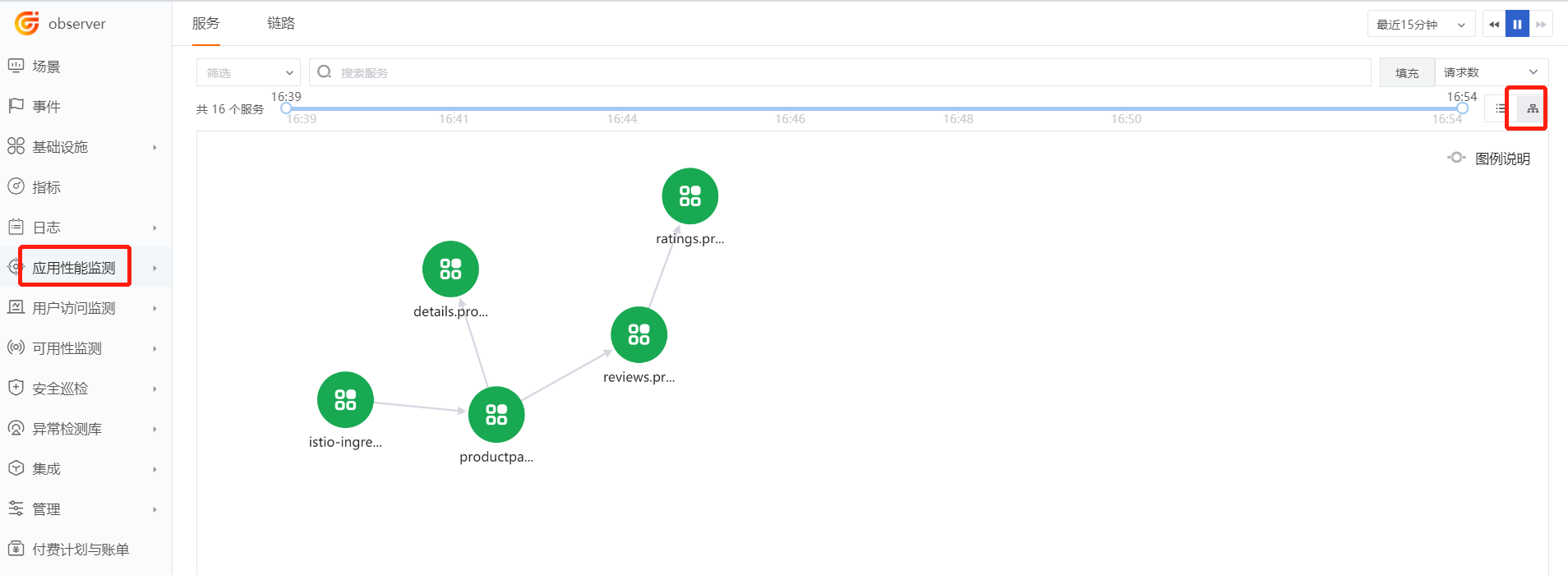

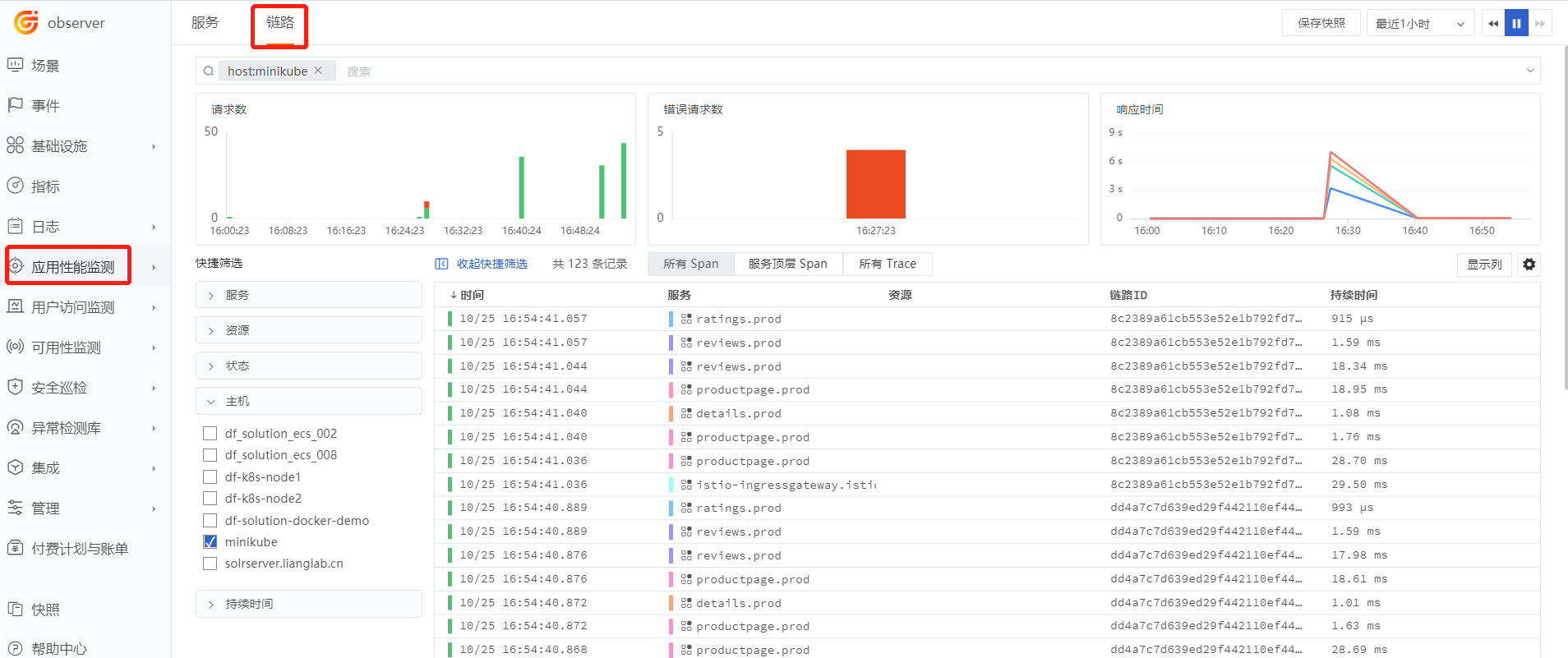

APM¶

アプリケーションパフォーマンスモニタリング（APM）を使用して、トレースデータを確認します。

ログ (logs)¶

stdout¶

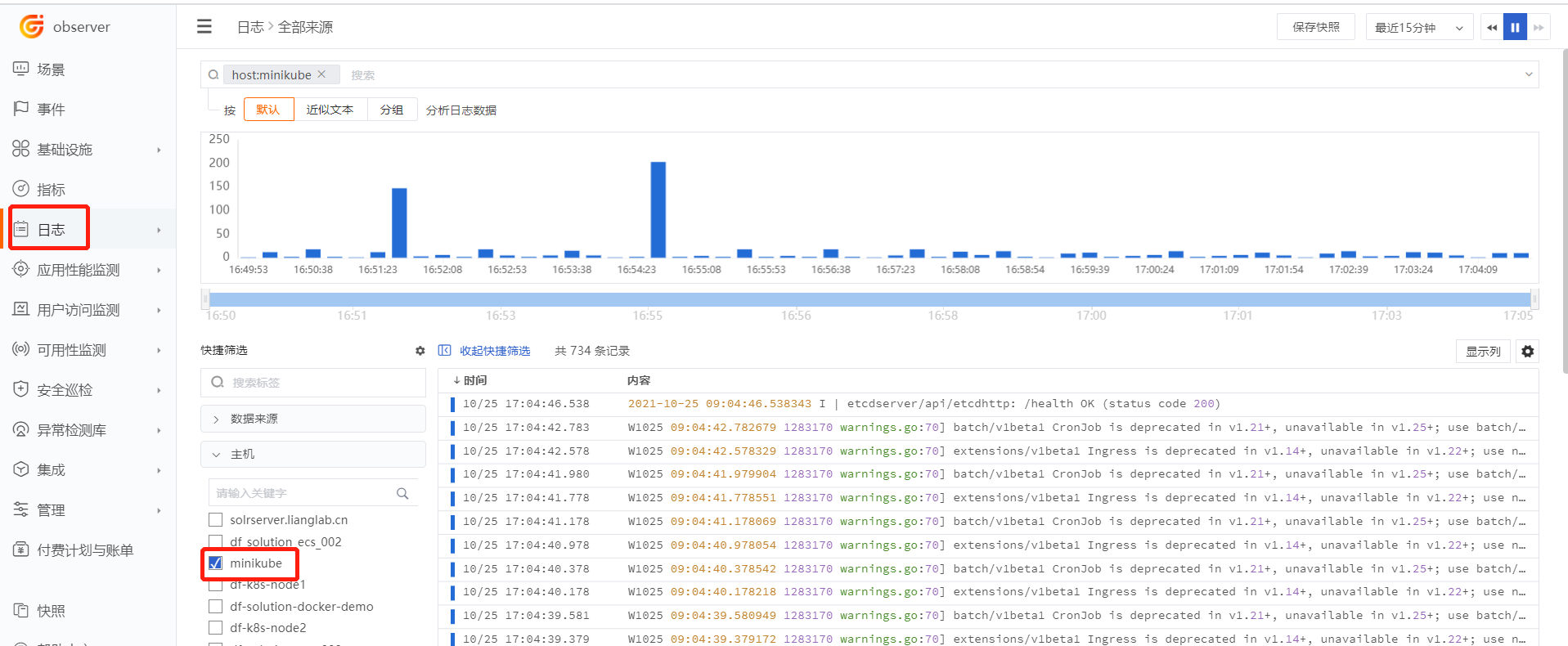

DataKit はデフォルトで /dev/stdout に出力されるログを収集します。より高度な機能を使用する必要がある場合は、<コンテナログ収集> を参照してください。

ログファイル¶

このサンプルではログファイルの収集には対応していません。必要な場合は、<Kubernetes アプリケーションの RUM-APM-LOG 連携分析> を参照してください。

トレースタイムアウト分析¶

virtual-service-ratings-test-delay.yaml を実行します。

cd /usr/local/df-demo/bookinfo
kubectl apply -f virtual-service-ratings-test-delay.yaml

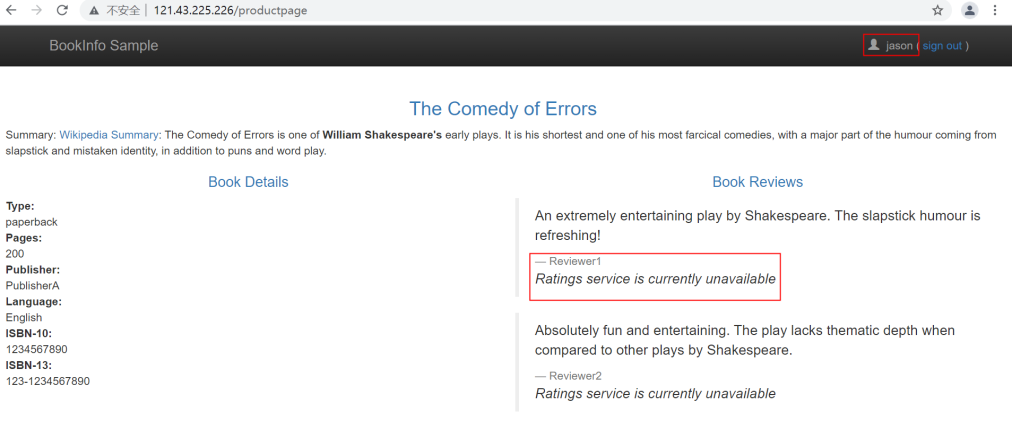

jason でログインし、パスワードは空欄のまま、productpage 画面にアクセスします。

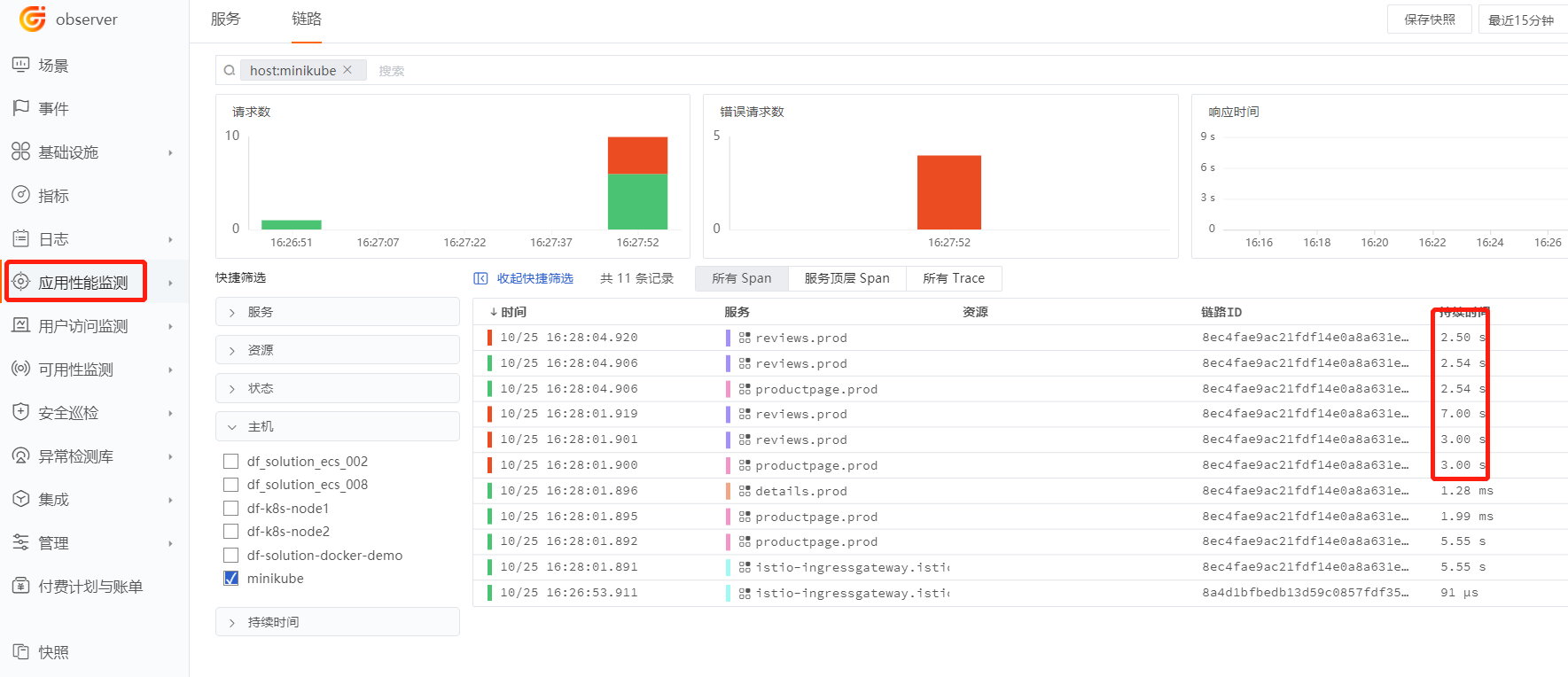

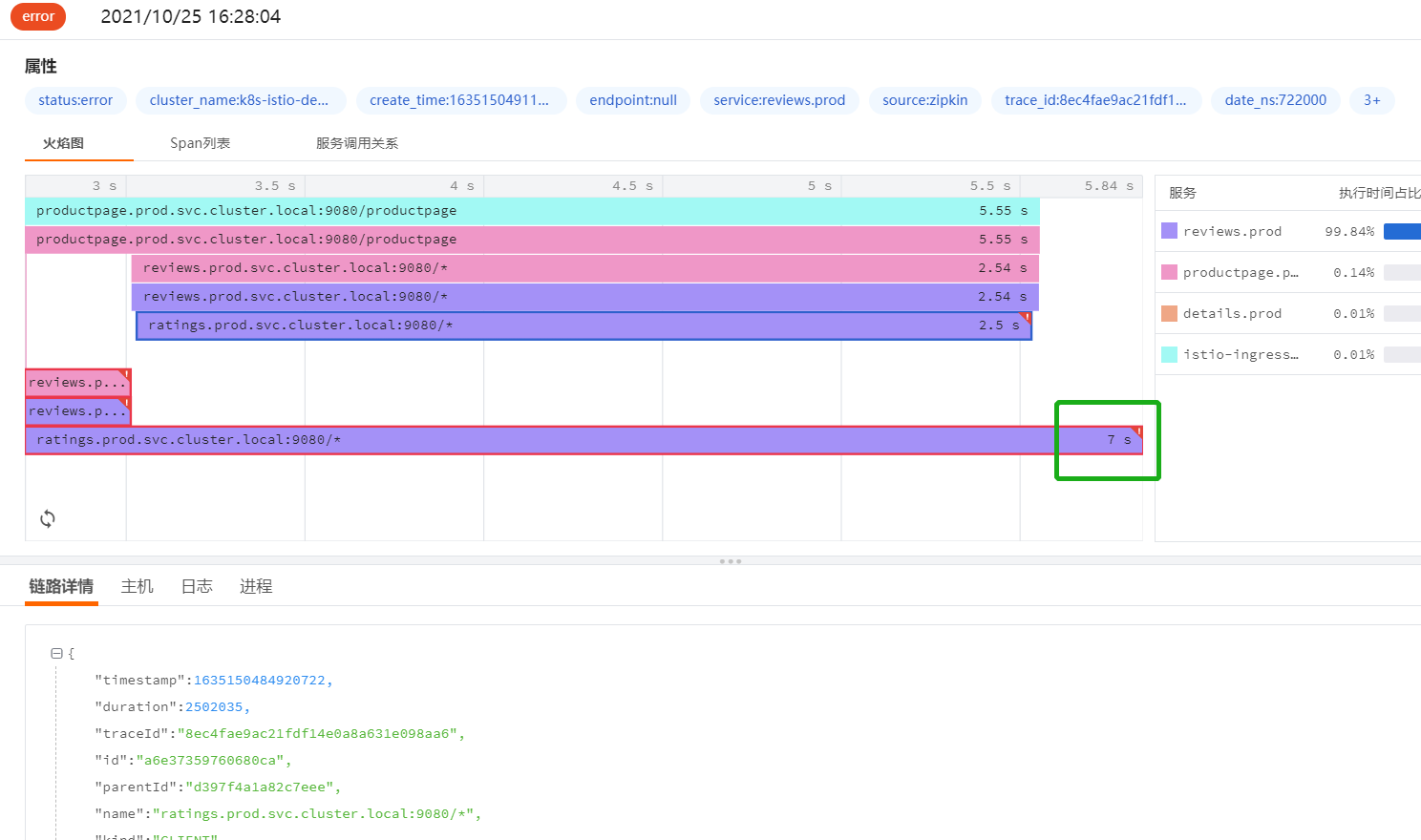

タイムアウトしたトレースをクリックし、フレームグラフを観察して、タイムアウト呼び出しを特定します。
