ネットワークフローデータ¶
インフラストラクチャ > ネットワーク > ネットワークフローに移動して、リストとトポロジーの2つの表示方法を切り替えることができます。
リスト¶

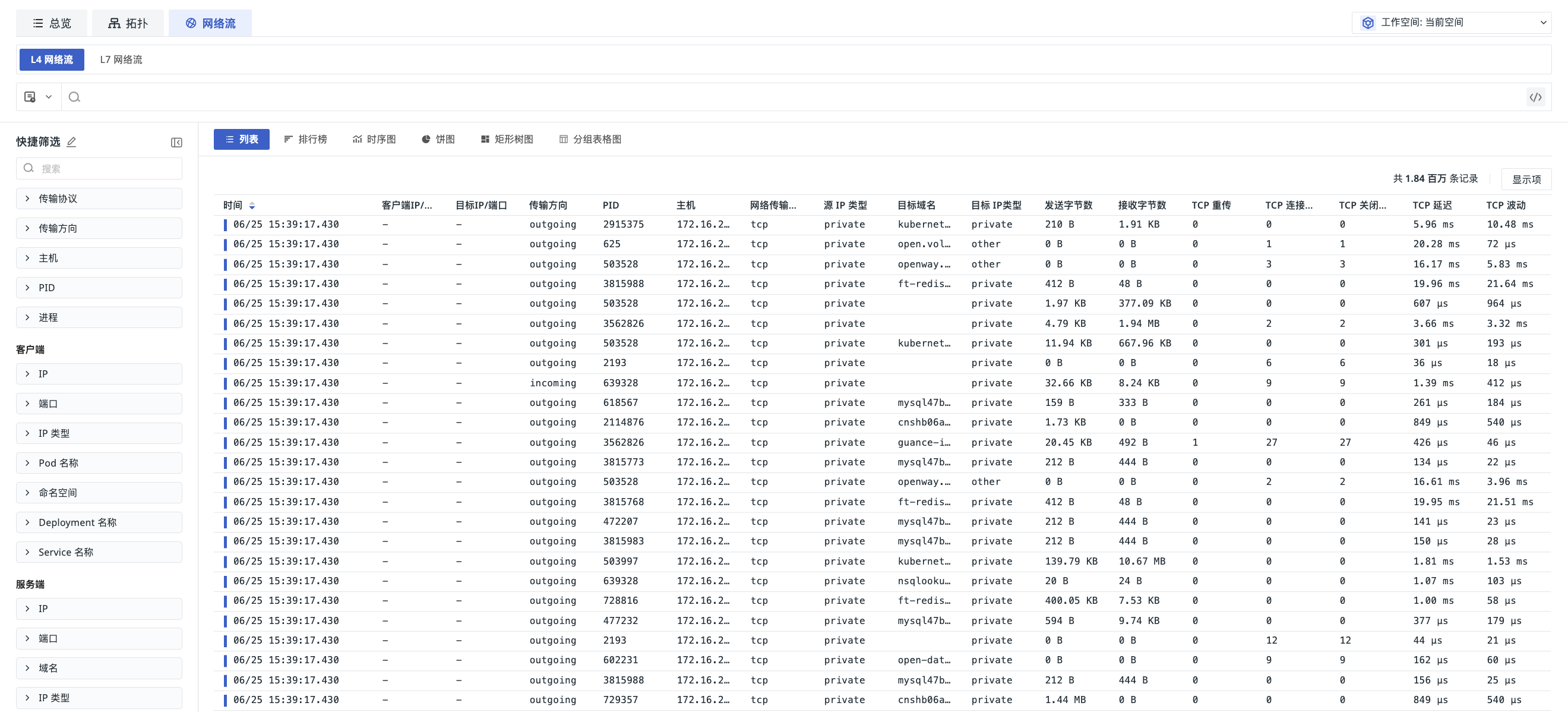

デフォルトではリストビューに表示されます。タイムライン上のネットワーク接続とアプリケーションプロトコルデータを確認し、さまざまなグラフを通じてネットワークトラフィックの分布と傾向を分析できます。
データタイプ¶
- ネットワーク接続：トランスポート層で収集されたL4（netflow）ネットワーク接続データを表示します。TCP、UDP接続および関連するネットワークパフォーマンス指標が含まれます；
- アプリケーションプロトコル：アプリケーション層で収集されたL7（httpflow）ネットワークリクエストデータを表示します。
表示方式¶
ネットワークフローリストは以下の表示方式に対応しています：
- リスト
- トップリスト
- 時系列グラフ
- 円グラフ
- ツリーマップ
- グループ化テーブルグラフ
ページ操作¶
- グローバル設定：現在のエクスプローラーの表示・クエリ設定を一括で構成します；
- 検索とフィルター：キーワードまたはフィールド条件を使用してネットワークフローデータをフィルタリングします；
- グラフ切り替え：分析目標に応じて異なるデータ表示方式に切り替えます；
- 時間範囲：上部の時間ウィジェットを使用してデータクエリ範囲を調整します；
- ワークスペース：現在のクエリのワークスペースを切り替えることができます。
トポロジー¶
トポロジーに切り替えると、ホスト、Pod、Deployment、Service ごとにネットワークの上流・下流の関係を確認できます。
