Fluentd ログ

Fluentd のログ収集。ログテキストデータをGuanceへ送信します。

インストールと展開

前提条件

  • td-agent-4.2.x >= 4.2.x
  • Fluentd のデータが正常に収集されていることを確認する

コレクタ設定

DataKit のインストールディレクトリ配下の conf.d/samples ディレクトリに入り、logstreaming.conf.sample をコピーして logstreaming.conf に名前を変更します。例は次のとおりです：

[inputs.logstreaming]
  ignore_url_tags = true

DataKit を再起動します

systemctl restart datakit

Linux Fluentd で nginx ログを収集して DataKit に接続する

Fluentd で nginx ログを収集し、上位の server 側 plugin 設定へ転送する例として、server 側へ直接送って処理するのではなく、いったん処理してから DataKit に送り、Guance で分析したい場合を想定します。

## PC 側のログ収集
<source>
  @type tail
  format ltsv
  path /var/log/nginx/access.log
  pos_file /var/log/buffer/posfile/access.log.pos
  tag nginx
  time_key time
  time_format %d/%b/%Y:%H:%M:%S %z
</source>

## 収集したデータは TCP プロトコルで複数の server の 49875 ポートへ転送されます
## 複数出力
<match nginx>
 type forward
  <server>
   name es01
   host es01
   port 49875
   weight 60
  </server>
  <server>
   name es02
   host es02
   port 49875
   weight 60
  </server>
</match>

match の output を変更し、種類を http に指定して endpoint を logstreaming を有効にした DataKit のアドレスに向ければ収集が完了します

## PC 側のログ収集
<source>
  @type tail
  format ltsv
  path /var/log/nginx/access.log
  pos_file /var/log/buffer/posfile/access.log.pos
  tag nginx
  time_key time
  time_format %d/%b/%Y:%H:%M:%S %z
</source>

## 収集したデータは http プロトコルでローカルの DataKit へ転送されます
## nginx output
<match nginx>
  @type http
  endpoint http://127.0.0.1:9529/v1/write/logstreaming?source=nginx_td&pipeline=nginx.p
  open_timeout 2
  <format>
    @type json
  </format>
</match>

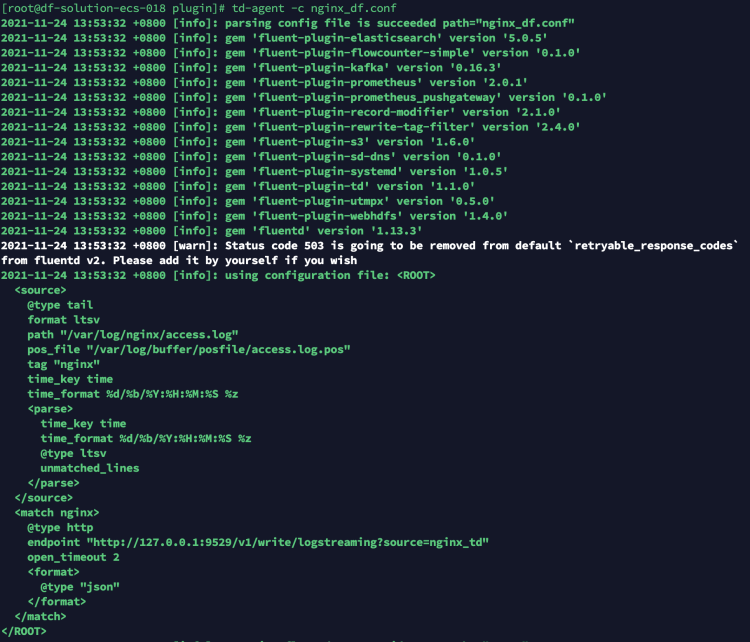

設定を変更したあと、fluentd -c で指定した設定ファイルを使って再起動し、データ送信を完了します


DQL で送信されたデータを確認できます：

dql > L::nginx_td LIMIT 1
-----------------[ r1.nginx_td.s1 ]-----------------
    __docid 'L_c6et7vk5jjqulpr6osa0'
create_time 1637733374609
    date_ns 96184
       host 'df-solution-ecs-018'
    message '{"120.253.192.179 - - [24/Nov/2021":"13:55:10 +0800] \"GET / HTTP/1.1\" 304 0 \"-\" \"Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/96.0.4664.45 Safari/537.36\" \"-\""}'
     source 'nginx_td'
       time 2023-11-07 13:56:06 +0800 CST
---------
1 rows, 1 series, cost 2ms

Windows Fluentd で nginx ログを収集して DataKit に接続する

Fluentd で nginx ログを収集し、上位の server 側 plugin 設定へ転送する例として、server 側へ直接送って処理するのではなく、いったん処理してから DataKit に送り、Guance で分析したい場合を想定します。

## PC 側のログ収集
<source>
  @type tail
  format ltsv
  path D://opt/nginx/log/access.log
  pos_file D://opt/nginx/log/access.log.pos
  tag nginx
  time_key time
  time_format %d/%b/%Y:%H:%M:%S %z
</source>

## 収集したデータは TCP プロトコルで複数の server の 49875 ポートへ転送されます
## 複数出力
<match nginx>
 type forward
  <server>
   name es01
   host es01
   port 49875
   weight 60
  </server>
  <server>
   name es02
   host es02
   port 49875
   weight 60
  </server>
</match>

match の output を変更し、種類を http に指定して endpoint を logstreaming を有効にした DataKit のアドレスに向ければ収集が完了します

## PC 側のログ収集
<source>
  @type tail
  format ltsv
  path D://opt/nginx/log/access.log
  pos_file D://opt/nginx/log/access.log.pos
  tag nginx
  time_key time
  time_format %d/%b/%Y:%H:%M:%S %z
</source>

## 収集したデータは http プロトコルでローカルの DataKit へ転送されます
## nginx output
<match nginx>
  @type http
  endpoint http://127.0.0.1:9529/v1/write/logstreaming?source=nginx_td&pipeline=nginx.p
  open_timeout 2
  <format>
    @type json
  </format>
</match>

設定を変更したあと、fluentd -c で指定した設定ファイルを使って再起動し、データ送信を完了します


DQL で送信されたデータを確認できます：

dql > L::nginx_td LIMIT 1
-----------------[ r1.nginx_td.s1 ]-----------------
    __docid 'L_c6et7vk5jjqulpr6osa0'
create_time 1637733374609
    date_ns 96184
       host 'df-solution-ecs-018'
    message '{"120.253.192.179 - - [03/Mar/2022":"13:55:10 +0800] \"GET / HTTP/1.1\" 304 0 \"-\" \"Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/96.0.4664.45 Safari/537.36\" \"-\""}'
     source 'nginx_td'
       time 2023-11-07 13:56:06 +0800 CST
---------
1 rows, 1 series, cost 2ms

Kubernetes sidecar Fluentd で nginx ログを収集して DataKit に接続する

Deployment として Fluentd sidecar を配置し、nginx ログを収集して上位の server 側 plugin 設定へ転送する例として、server 側へ直接送って処理するのではなく、いったん処理してから DataKit に送り、Guance で分析したい場合を想定します。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: sidecar-fd
  namespace: fd
  labels:
    app: webserver
spec:
  replicas: 1
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      labels:
        app: webserver
      annotations:
    spec:
      containers:
      - name: nginx
        image: nginx:1.17.1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80
        volumeMounts: # logs-volume を nginx コンテナ内の対応ディレクトリにマウントします。このディレクトリは /var/log/nginx です
        - name: logs-volume
          mountPath: /var/log/nginx
      - name: fluentd
        image: bitnami/fluentd:1.14.5
        #command: [ "/bin/bash", "-ce", "tail -f /dev/null" ]
        env:
        - name: FLUENT_UID
          value: fluent
        - name: FLUENT_CONF
          value: fluent.conf
        - name: FLUENTD_ARGS
          value: -c /fluentd/etc/fluentd.conf
        volumeMounts:
        - name: logs-volume
          mountPath: /var/log/nginx/
        - name: varlog
          mountPath: /var/log/
        - name: config-volume
          mountPath: /opt/bitnami/fluentd/conf/

      volumes:
      - name: logs-volume
        emptyDir: {}
      - name: varlog
        emptyDir: {}
      - name: config-volume
        configMap:
          name: fluentd-config

---

apiVersion: v1
kind: ConfigMap
metadata:
  name: fluentd-config
  namespace: fd
data:
  fluentd.conf: |
      <source>
        @type tail
        format ltsv
        path /var/log/nginx/access.log
        pos_file /var/log/nginx/posfile/access.log.pos
        tag nginx
        time_key time
        time_format %d/%b/%Y:%H:%M:%S %z
      </source>
      ## 収集したデータは TCP プロトコルで複数の server の 49875 ポートへ転送されます
      ## 複数出力
      <match nginx>
       type forward
        <server>
         name es01
         host es01
         port 49875
         weight 60
        </server>
        <server>
         name es02
         host es02
         port 49875
         weight 60
        </server>
      </match>
      ## 収集したデータは http プロトコルでローカルの DataKit へ転送されます
      ## nginx output
      <match nginx>
        @type http
        endpoint http://114.55.6.167:9529/v1/write/logstreaming?source=fluentd_sidecar
        open_timeout 2
        <format>
          @type json
        </format>
      </match>

---

apiVersion: v1
kind: Service
metadata:
  name: sidecar-svc
  namespace: fd
spec:
  selector:
    app: webserver
  type: NodePort
  ports:
  - name: sidecar-port
    port: 80
    nodePort: 32004

Fluentd にマウントした設定ファイル内の match の output を変更し、種類を http に指定して endpoint を logstreaming を有効にした DataKit のアドレスに向ければ収集が完了します

apiVersion: apps/v1
kind: Deployment
metadata:
  name: sidecar-fd
  namespace: fd
  labels:
    app: webserver
spec:
  replicas: 1
  selector:
    matchLabels:
      app: webserver
  template:
    metadata:
      labels:
        app: webserver
      annotations:
    spec:
      containers:
      - name: nginx
        image: nginx:1.17.1
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80
        volumeMounts: # logs-volume を nginx コンテナ内の対応ディレクトリにマウントします。このディレクトリは /var/log/nginx です
        - name: logs-volume
          mountPath: /var/log/nginx
      - name: fluentd
        image: bitnami/fluentd:1.14.5
        #command: [ "/bin/bash", "-ce", "tail -f /dev/null" ]
        env:
        - name: FLUENT_UID
          value: fluent
        - name: FLUENT_CONF
          value: fluent.conf
        - name: FLUENTD_ARGS
          value: -c /fluentd/etc/fluentd.conf
        volumeMounts:
        - name: logs-volume
          mountPath: /var/log/nginx/
        - name: varlog
          mountPath: /var/log/
        - name: config-volume
          mountPath: /opt/bitnami/fluentd/conf/

      volumes:
      - name: logs-volume
        emptyDir: {}
      - name: varlog
        emptyDir: {}
      - name: config-volume
        configMap:
          name: fluentd-config

---

apiVersion: v1
kind: ConfigMap
metadata:
  name: fluentd-config
  namespace: fd
data:
  fluentd.conf: |
      <source>
        @type tail
        format ltsv
        path /var/log/nginx/access.log
        pos_file /var/log/nginx/posfile/access.log.pos
        tag nginx
        time_key time
        time_format %d/%b/%Y:%H:%M:%S %z
      </source>
      ## 収集したデータは http プロトコルでローカルの DataKit へ転送されます
      ## nginx output
      <match nginx>
        @type http
        endpoint http://114.55.6.167:9529/v1/write/logstreaming?source=fluentd_sidecar
        open_timeout 2
        <format>
          @type json
        </format>
      </match>

---

apiVersion: v1
kind: Service
metadata:
  name: sidecar-svc
  namespace: fd
spec:
  selector:
    app: webserver
  type: NodePort
  ports:
  - name: sidecar-port
    port: 80
    nodePort: 32004

設定を変更したあと、yaml ファイルを再デプロイすればデータ送信が完了します。対応する node の 32004 ポートにアクセスして、データが正常に収集されているか確認できます


DQL で送信されたデータを確認できます：

dql > L::nginx_td LIMIT 1
-----------------[ r1.nginx_td.s1 ]-----------------
    __docid 'L_c6et7vk5jjqulpr6osa0'
create_time 1637733374609
    date_ns 96184
       host 'df-solution-ecs-018'
    message '{"120.253.192.179 - - [24/Nov/2021":"13:55:10 +0800] \"GET / HTTP/1.1\" 304 0 \"-\" \"Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/96.0.4664.45 Safari/537.36\" \"-\""}'
     source 'nginx_td'
       time 2023-11-07 13:56:06 +0800 CST
---------
1 rows, 1 series, cost 2ms
