サービスマップ


「サービスマップ」ページでは、トポロジー図で各サービス間の呼び出し関係を直感的に確認できます。

空間範囲

サービスマップページにアクセスすると、デフォルトで現在のワークスペースのサービスデータが照会されます。他のワークスペースのサービス詳細やメトリクスを照会するには、対応するデータ認可が必要です。トポロジー関係に認可されていないワークスペースのサービスノードが表示されている場合、そのサービスの制限付き詳細や関連データを引き続き確認することはできません。

現在のワークスペースが他のワークスペースのデータへのアクセスを認可されている場合は、ページ上部の空間範囲セレクターで表示範囲を切り替えられます。

  • 現在の空間:現在のワークスペースのサービスマップのみを表示します(デフォルト)。
  • すべての空間:現在の空間とアクセス可能なすべてのワークスペースのサービスマップを表示します。
  • 認可済みの空間:認可されたワークスペースを複数選択して、対象空間のサービスマップを表示します。

ページ内の検索、フィルター、サービス数の統計、ノードの色、トポロジーメトリクスは、すべて現在選択中の空間範囲に基づいてリアルタイムに計算されます。現在のワークスペースにワークスペース間の認可がない場合、ページに他の空間のオプションは表示されません。

1 回のクエリには、同一サイトのワークスペースのみを含めることができます。異なる空間にある同名のサービスは、それぞれの由来元で区別されます。ノードをクリックしたり、上流・下流や関連データを確認したりする場合は、選択したノードの由来元の空間が使用され、現在ログインしている空間や最初に選択した空間で代用されることはありません。共通の条件については、APM と RUM の同一サイト内ワークスペース間クエリ を参照してください。

注意

現在のサービスマップのデータは、デフォルトで 5 分の遅延があります。max_delay パラメータを使用して、1〜5 分(分単位)の範囲で調整できます(❗️デプロイメントプランのユーザーのみ)。ビジネスのリアルタイム性の要件に応じて柔軟に設定できます。

  • SaaS 商用プランでは、ワークスペース間の認可によってデータの可視範囲を構成します。設定できるのは、ワークスペースの所有者、管理者、またはワークスペース間認可の管理権限を持つロールのみです。認可が有効になると、認可されたワークスペースは ServiceMap で対応するデータを確認できるようになります。認可を解除すると、対象のワークスペースはその由来元の空間の ServiceMap データを直ちに確認できなくなります。

  • デプロイメントプランでは、サイト単位でデータの可視範囲を構成します。

単一サービス

マウスを単一のサービスノードにホバーすると、該当サービスと関連ノードがハイライト表示され、関連のないサービスと接続線はグレー表示になります。ホバー時のメトリクスカードには、そのサービスのリクエスト数、エラー率、平均応答時間、P99/P95 応答時間、最大応答時間などのデータが表示されます。

一般的なデータベースなどのサービスには、対応するタイプのアイコンが表示され、トポロジー内でサービスを識別しやすくなります。

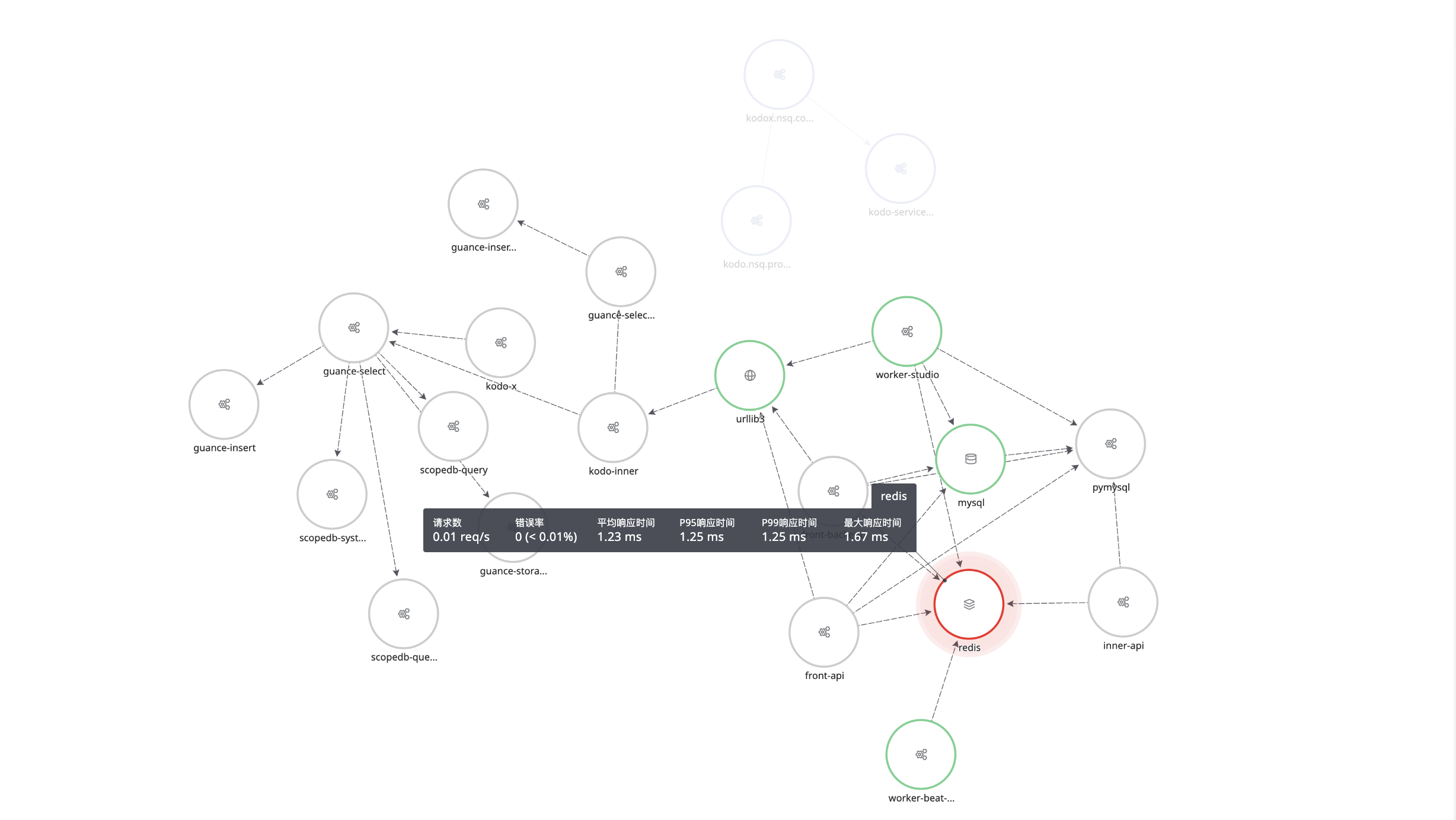

サービスノードのホバー時のハイライト関係とメトリクスカード

サービス詳細の確認

デフォルトのページでは、現在選択中の空間範囲内のサービス間の呼び出し関係が直感的に表示されるほか、対応するデータアクセス権限を持つサービスノードをクリックすると、サイドパネルで詳細情報を確認できます。

サービスの所属空間の認可状態 ドリルダウン動作
現在の空間に認可済み そのサービスの所属空間で詳細を照会します。ドリルダウンの視点を切り替えても、そのサービスの由来元の空間が維持されます。
現在の空間に未認可 現在の空間の選択を維持し、制限付きグラフは表示されません。上流・下流の確認などの関連操作はグレー表示になり、ホバーすると所属空間が未認可である旨がツールチップで示されます。

サービス詳細には、主に以下の要素が含まれます。

  1. サービス名など、および対応するチーム、連絡先、アラート数など。
  2. 現在のサービスの基本メトリクス:リクエスト数、エラー率、平均応答時間、P99/P95 応答時間、最大応答時間。
  3. 現在のサービスの上流・下流、サービス概要、関連するログとトレースをクリックして確認できます。
  4. メトリクス(サービスリクエスト応答時間、エラーリクエスト分布)とログ(エラーログ数)の異常トレンドグラフ。

セッションリプレイのページで詳細を開き、関連する Profile の詳細に進んだ場合は、詳細ページの戻る導線を使用して前の階層に戻り、関連データを引き続き確認できます。

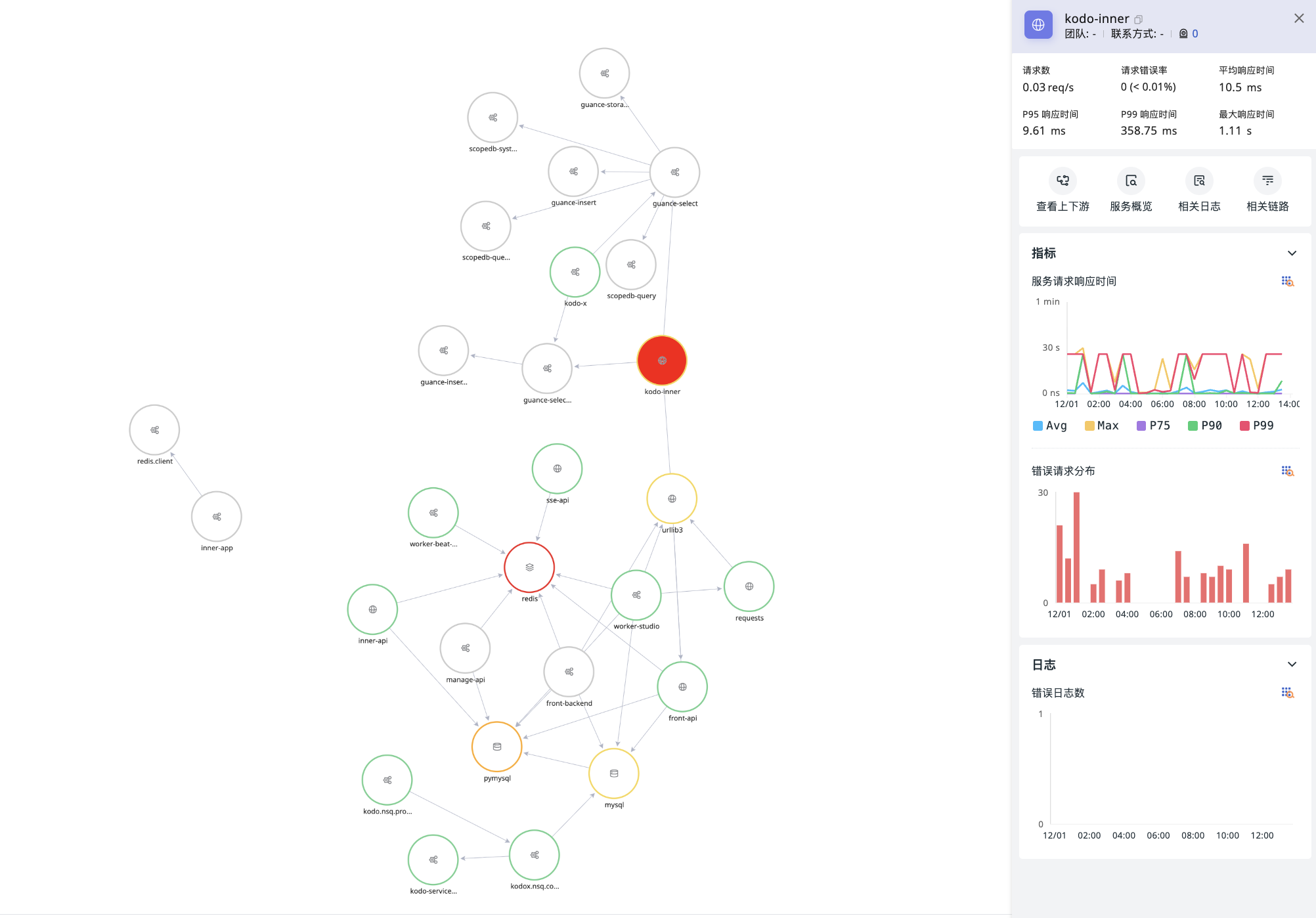

グローバルサービスマップのサービス詳細サイドバー

トポロジーの管理

  • 現在のサービスマップを拡大、縮小、または全体表示できます。

  • サービスノードの色に適用するパフォーマンスメトリクスを選択できます。リクエスト数、P50/P75/P95/P99 応答時間、最大応答時間、エラー率が含まれます。

  • 色のカスタマイズ:選択した「塗りつぶしメトリクス」に対し、サービスノードの色の範囲を設定します。

  • 区間のカスタマイズ:選択した塗りつぶしメトリクスに対し、サービスノードの色の区間範囲をカスタマイズします。システムは、選択したメトリクスのトポロジー内での最大値と最小値に基づいて 5 つの数値区間を自動的に分割し、各区間に 1 つの色を対応させます。

    • ノードサイズ:ノードのサイズは 3 種類あります。サービスの 1 秒あたりのリクエスト数の最大値(Max)と最小値(Min)を 3 等分し、得られた 3 つの区間が 3 種類の図形サイズに対応します。
注意

1 秒あたりのリクエスト数が 0.01 未満の場合、画面に表示される値は一律 < 0.01 と表記されます。ただし、ノードサイズの計算は実際の数値に基づいて行われますのでご注意ください。

  • トポロジー図の設定:

    • 環境とバージョンの区別:サービス(service)とサービスの環境バージョン(service+env+version)の 2 つの次元に基づいてトポロジー図を描画します。有効にすると、システムは環境バージョンごとにサービスマップを描画します。

    • サービスグループ化:Kubernetes クラスター、環境、またはサービスラベルに基づいてトポロジーノードをグループ化できます。グループ領域はトポロジービューと同じスタイルで、色の違いで区別されます。グループをまたぐ呼び出しは引き続き接続線で表されます。グループ領域の色はグループの区別に使用され、サービスノードのパフォーマンスメトリクスの塗りつぶし色は、選択したメトリクスと区間に応じて表示されます。

    サービス詳細の「サービスマップ > フルパス」ビューでも、グループ機能を使用して呼び出し関係を確認できます。

    • プロジェクトによる同名サービスの区別:有効にすると、システムは project 属性に基づいて同名のサービスを分割します。サービス名が同じでも project が異なるデータは、異なるノードとして表示されます。project が設定されていないデータは「プロジェクト未設定」に分類されます。

    • ノードサイズを「リクエスト数」に基づいて計算するかどうか。

    • ホバー時のハイライト範囲の選択:直接関連ノード(上流・下流)/ フルリンク関連ノード(多段階の上流・下流)。

    • フィルター条件に一致するサービスのみを表示:有効にすると、サービスマップは現在のフィルター条件に基づいてサービスノードをフィルタリングし、条件に一致するサービスノードのみを残して、一致しないノードを非表示にします。

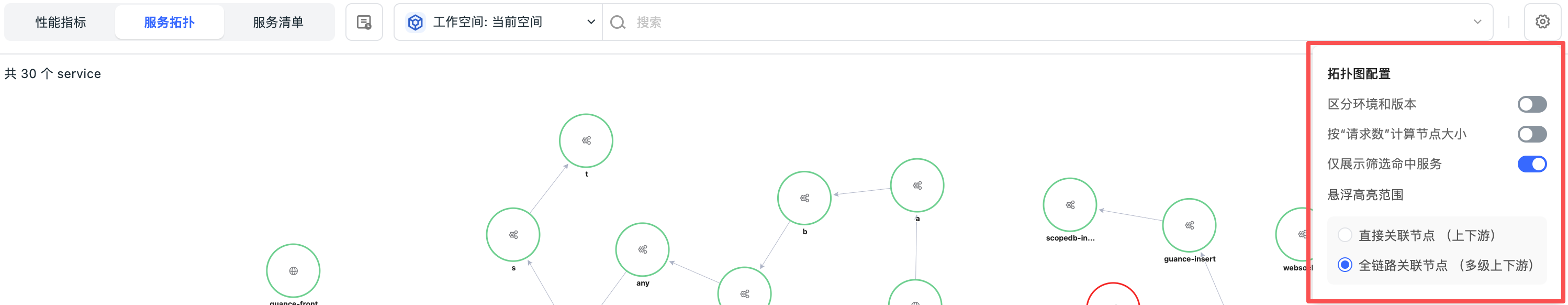

サービスマップ設定パネル

プロジェクトでグループ化すると、色付きの領域でサービスが属するグループを区別でき、グループをまたぐ呼び出し関係も確認できます。

プロジェクトでグループ化されたサービスマップ。色付きのグループ領域、データベースタイプのアイコン、グループ間の呼び出し接続線を示します

ワークスペース間クエリ

ワークスペース間のドリルダウンでは、選択したサービスの由来元の空間が使用されます。リストに戻るときは、元のクエリ範囲が保持されます。データ認可の設定については、ワークスペース間の認可 を参照してください。

前提

すべての商用プランのワークスペースは、同じ組織 ID に属します。つまり、organization が同じです。

同じ Trace データが複数のワークスペースに振り分けられている場合、データは異なるワークスペースに属するため、同じワークスペースで完全なトレースデータを確認できません。一方、ワークスペース間の Service Map クエリでは、データクエリの一貫性が保証され、現在のワークスペースでボタンをクリックするだけで、現在のサービスの上流・下流の呼び出しトポロジーを確認できます。

データソース定義と DQL クエリ

詳細については、サービスマップのデータソース定義 を参照してください。
