Kubernetes クラスタログを同ノードの DataKit に報告するベストプラクティス¶

はじめに¶

Kubernetes クラスタにおいて、DaemonSet でデプロイした DataKit を使用してメトリクス、トレース、ログデータを収集する場合、Pod と DataKit の間のインタラクション性能を向上させる最善の方法は、その Pod が動作するノード上の DataKit でこれらのデータを収集することです。DaemonSet としてデプロイされた DataKit は、クラスタの各ノードに 1 つずつ起動されるため、トラフィックをそのノードの DataKit にルーティングするだけで、同ノードでのデータ収集を実現できます。

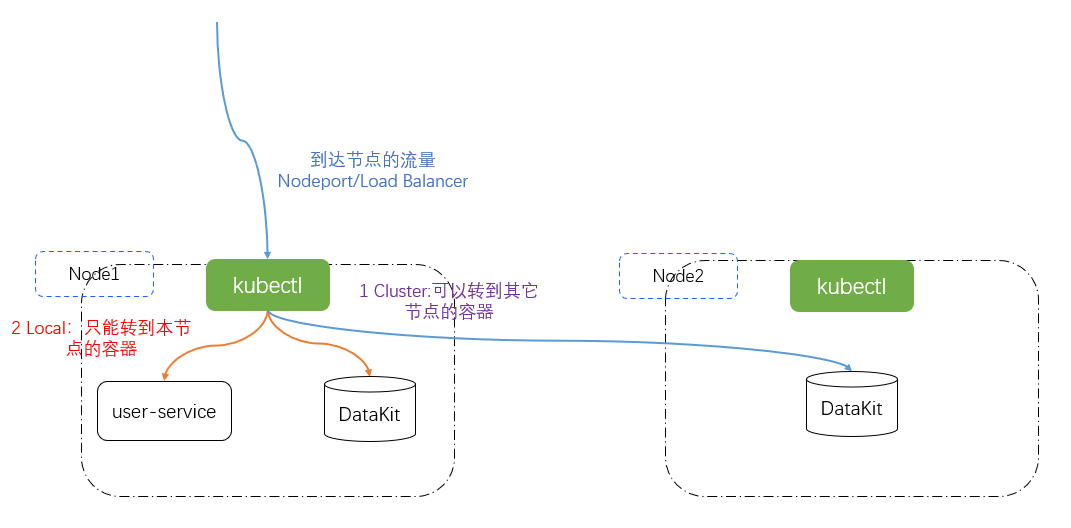

Kubernetes の Service リソースには、「externalTrafficPolicy」というフィールドがあり、Cluster または Local のポリシーを設定できます。この外部ポリシーを使用するには、Service のタイプが NodePort または LoadBalancer である必要があります。

Cluster：トラフィックを他のノードの Pod に転送できます。これはデフォルトモードです。
Local：トラフィックは自ノードの Pod にのみ送信されます。

デフォルトの Cluster モードでは、Kube-proxy がリクエストトラフィックを受信すると、転送時に SNAT（source network address translation）を実行し、送信元 IP をノードの IP に変更します。これは、リクエストが元の経路で返されるようにするためです。Local モードに変更すると、Kube-proxy はリクエストの転送時に送信元 IP を保持し、自ノード上の Pod にのみ転送し、ノードを跨いだ転送は一切行いません。

インストールとデプロイ¶

DataKit のデプロイ¶

1.1.1 デプロイファイルのダウンロード¶

『Guance』にログインし、『インテグレーション』モジュールをクリックし、左上の『DataKit』をクリックして、『Kubernetes』を選択し、datakit.yaml をダウンロードします。

1.1.2 token の設定¶

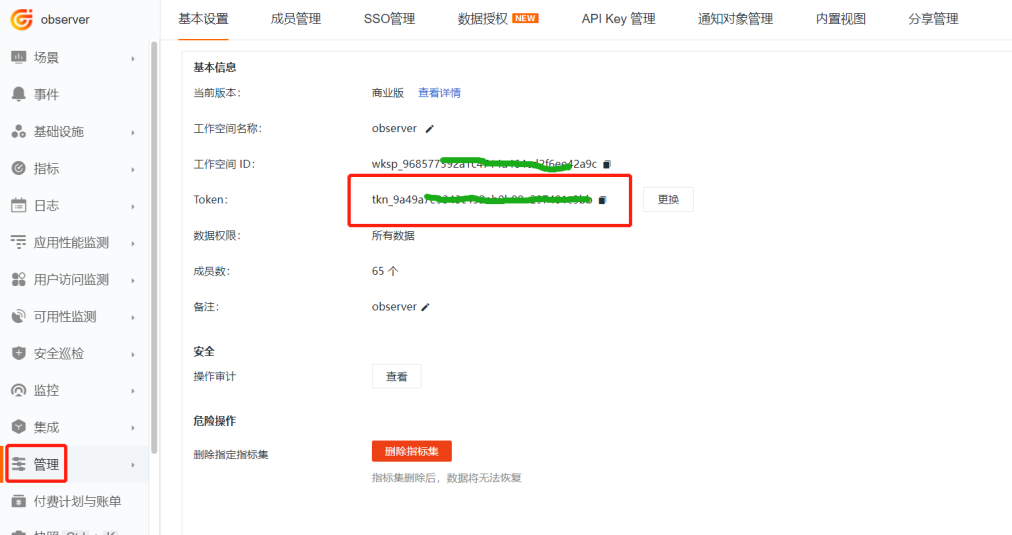

『Guance』にログインし、『管理』モジュールに移動し、下図の token を見つけ、datakit.yaml ファイル内の ENV_DATAWAY 環境変数の value 値にある <your-token> を置き換えます。

        - name: ENV_DATAWAY
          value: https://openway.guance.com?token=<your-token>

1.1.3 グローバルタグの設定¶

datakit.yaml ファイル内の ENV_GLOBAL_HOST_TAGS 環境変数の値の末尾に、cluster_name_k8s=k8s-istio を追加します。ここで k8s-istio はグローバルタグです。

        - name: ENV_GLOBAL_HOST_TAGS
          value: host=__datakit_hostname,host_ip=__datakit_ip,cluster_name_k8s=k8s-prod

1.1.4 名前空間の設定¶

DataKit が選挙時に異なるクラスタを区別するために、ここでは ENV_NAMESPACE 環境変数を設定する必要があります。異なるクラスタでは値を同じにすることはできません。datakit.yaml ファイルの環境変数部分に以下の内容を追加します。

        - name: ENV_NAMESPACE
          value: guance-k8s

1.1.5 采集器の有効化¶

本ケースでは logfwd を使用してログを収集するため、logfwd の有効化と pipeline のマウントが必要です。

        volumeMounts:
        # 以下は追加内容
        - mountPath: /usr/local/datakit/conf.d/log/logfwdserver.conf
          name: datakit-conf
          subPath: logfwdserver.conf
        - mountPath: /usr/local/datakit/pipeline/pod-logging-demo.p
          name: datakit-conf
          subPath: pod-logging-demo.p

apiVersion: v1
kind: ConfigMap
metadata:
  name: datakit-conf
  namespace: datakit
data:
    #  ...  以下は追加内容
    #### logfwdserver
    logfwdserver.conf: |-
      [inputs.logfwdserver]
        ## logfwd 受信側のリスナーアドレスとポート
        address = "0.0.0.0:9531"

        [inputs.logfwdserver.tags]
        # some_tag = "some_value"
        # more_tag = "some_other_value"
    pod-logging-demo.p: |-
        # ログ形式
        grok(_, "%{TIMESTAMP_ISO8601:time} %{NOTSPACE:thread_name} %{LOGLEVEL:status}%{SPACE}%{NOTSPACE:class_name} - \\[%{NOTSPACE:method_name},%{NUMBER:line}\\] -  - %{GREEDYDATA:msg}")
        default_time(time,"Asia/Shanghai")

1.1.6 DataKit のデプロイ¶

kubectl apply -f datakit.yaml

apiVersion: v1
kind: Namespace
metadata:
  name: datakit
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: datakit
rules:
- apiGroups:
  - rbac.authorization.k8s.io
  resources:
  - clusterroles
  verbs:
  - get
  - list
  - watch
- apiGroups:
  - ""
  resources:
  - nodes
  - nodes/proxy
  - namespaces
  - pods
  - pods/log
  - events
  - services
  - endpoints
  verbs:
  - get
  - list
  - watch
- apiGroups:
  - apps
  resources:
  - deployments
  - daemonsets
  - statefulsets
  - replicasets
  verbs:
  - get
  - list
  - watch
- apiGroups:
  - batch
  resources:
  - jobs
  - cronjobs
  verbs:
  - get
  - list
  - watch
- apiGroups:
  - metrics.k8s.io
  resources:
  - pods
  - nodes
  verbs:
  - get
  - list
- nonResourceURLs: ["/metrics"]
  verbs: ["get"]

---

apiVersion: v1
kind: ServiceAccount
metadata:
  name: datakit
  namespace: datakit

---

apiVersion: v1
kind: Service
metadata:
  name: datakit-service
  namespace: datakit
spec:
  selector:
    app: daemonset-datakit
  ports:
    - protocol: TCP
      port: 9529
      targetPort: 9529

---

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: datakit
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: datakit
subjects:
- kind: ServiceAccount
  name: datakit
  namespace: datakit

---

apiVersion: apps/v1
kind: DaemonSet
metadata:
  labels:
    app: daemonset-datakit
  name: datakit
  namespace: datakit
spec:
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app: daemonset-datakit
  template:
    metadata:
      labels:
        app: daemonset-datakit
      annotations:
        datakit/logs: |
          [
            {
              "disable": true
            }
          ]

    spec:
      hostNetwork: true
      dnsPolicy: ClusterFirstWithHostNet
      containers:
      - env:
        - name: HOST_IP
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: status.hostIP
        - name: NODE_NAME
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: spec.nodeName
        - name: ENV_DATAWAY
          value: https://openway.guance.com?token=<your-token> # ここに dataway の実際のアドレスを入力
        - name: ENV_GLOBAL_HOST_TAGS
          value: host=__datakit_hostname,host_ip=__datakit_ip
        - name: ENV_DEFAULT_ENABLED_INPUTS
          value: cpu,disk,diskio,mem,swap,system,hostobject,net,host_processes,container
        - name: ENV_ENABLE_ELECTION
          value: enable
        - name: ENV_LOG
          value: stdout
        - name: ENV_HTTP_LISTEN
          value: 0.0.0.0:9529
        - name: ENV_K8S_CLUSTER_NAME
          value: k8s-prod
        - name: ENV_NAMESPACE
          value: guance-k8s
        image: pubrepo.guance.com/datakit/datakit:1.2.16
        imagePullPolicy: Always
        name: datakit
        ports:
        - containerPort: 9529
          hostPort: 9529
          name: port
          protocol: TCP
        securityContext:
          privileged: true
        volumeMounts:
        - mountPath: /var/run/docker.sock
          name: docker-socket
          readOnly: true
        - mountPath: /var/run/containerd/containerd.sock
          name: containerd-socket
          readOnly: true
        - mountPath: /usr/local/datakit/conf.d/log/logfwdserver.conf
          name: datakit-conf
          subPath: logfwdserver.conf
        - mountPath: /usr/local/datakit/pipeline/pod-logging-demo.p
          name: datakit-conf
          subPath: pod-logging-demo.p
        - mountPath: /host/proc
          name: proc
          readOnly: true
        - mountPath: /host/dev
          name: dev
          readOnly: true
        - mountPath: /host/sys
          name: sys
          readOnly: true
        - mountPath: /rootfs
          name: rootfs
        - mountPath: /sys/kernel/debug
          name: debugfs
        #- mountPath: /usr/local/datakit/conf.d/db/mysql.conf
        #  name: datakit-conf
        #  subPath: mysql.conf
        #  readOnly: true
        #- mountPath: /usr/local/datakit/conf.d/db/redis.conf
        #  name: datakit-conf
        #  subPath: redis.conf
        #  readOnly: true
        workingDir: /usr/local/datakit
      hostIPC: true
      hostPID: true
      restartPolicy: Always
      serviceAccount: datakit
      serviceAccountName: datakit
      tolerations:
      - operator: Exists
      volumes:
      - configMap:
          name: datakit-conf
        name: datakit-conf
      - hostPath:
          path: /var/run/docker.sock
        name: docker-socket
      - hostPath:
          path: /var/run/containerd/containerd.sock
        name: containerd-socket
      - hostPath:
          path: /proc
          type: ""
        name: proc
      - hostPath:
          path: /dev
          type: ""
        name: dev
      - hostPath:
          path: /sys
          type: ""
        name: sys
      - hostPath:
          path: /
          type: ""
        name: rootfs
      - hostPath:
          path: /sys/kernel/debug
          type: ""
        name: debugfs
  updateStrategy:
    rollingUpdate:
      maxUnavailable: 1
    type: RollingUpdate

---

apiVersion: v1
kind: ConfigMap
metadata:
  name: datakit-conf
  namespace: datakit
data:
    #mysql.conf: |-
    #  [inputs.mysql]
    #  ...
    #redis.conf: |-
    #  [inputs.redis]
    #  ...
    #### logfwdserver
    logfwdserver.conf: |-
      [inputs.logfwdserver]
        ## logfwd 受信側のリスナーアドレスとポート
        address = "0.0.0.0:9531"

        [inputs.logfwdserver.tags]
        # some_tag = "some_value"
        # more_tag = "some_other_value"
    pod-logging-demo.p: |-
        # ログ形式
        grok(_, "%{TIMESTAMP_ISO8601:time} %{NOTSPACE:thread_name} %{LOGLEVEL:status}%{SPACE}%{NOTSPACE:class_name} - \\[%{NOTSPACE:method_name},%{NUMBER:line}\\] -  - %{GREEDYDATA:msg}")
        default_time(time,"Asia/Shanghai")

アプリケーションのデプロイ¶

マイクロサービスの作成¶

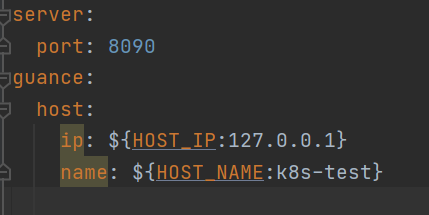

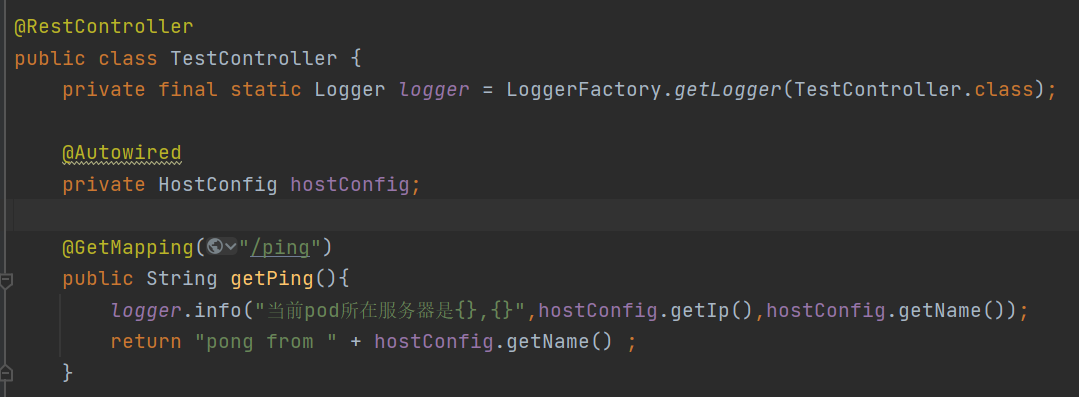

どの node ノードでログが出力されているかを確認しやすくするために、ログ出力コードでノードのサーバ名を出力するようにします。ノード IP は環境変数 HOST_IP から、ノードのサーバ名は環境変数 HOST_NAME から取得します。完全なプロジェクトは datakit-springboot-demo を参照してください。

イメージの作成¶

Dockerfile の作成

FROM openjdk:8u292

RUN /bin/cp /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
RUN echo 'Asia/Shanghai' >/etc/timezone
ENV jar service-demo-1.0-SNAPSHOT.jar

ENV workdir /data/app/
RUN mkdir -p ${workdir}
COPY ${jar} ${workdir}
WORKDIR ${workdir}
ENTRYPOINT ["sh", "-ec", "exec java ${JAVA_OPTS} -jar ${jar} ${PARAMS} "]

プロジェクトの Jar と Dockerfile を同じディレクトリに配置します。以下のコマンドを実行してイメージを作成し、プライベートリポジトリにアップロードします。

docker build -t 172.16.0.238/df-demo/service-demo:v1  .
docker push 172.16.0.238/df-demo/service-demo:v1

デプロイファイルの作成¶

demo-service.yaml デプロイファイルを作成し、Service リソースファイルに externalTrafficPolicy: Local を追加して外部ポリシーの Local モードを有効にします。HOST_IP と HOST_NAME 環境変数を追加し、IP とサーバ名を出力するために使用します。

 kubectl  apply -f demo-service.yaml

logfwd の使用方法については Pod ログ収集のベストプラクティスを参照してください。logfwd で DataKit を指定する環境変数では、DataKit Service のドメイン名 datakit-service.datakit.svc.cluster.local を使用します。

        - name: LOGFWD_DATAKIT_HOST
          value: "datakit-service.datakit.svc.cluster.local"

demo-service.yaml の完全な内容は以下の通りです。

apiVersion: v1
kind: Service
metadata:
  name: guance-service
  labels:
    app: guance-service
spec:
  selector:
    app: guance-pod
  externalTrafficPolicy: Local
  ports:
    - protocol: TCP
      port: 8090
      targetPort: 8090
      nodePort: 30090
  type: NodePort
---

apiVersion: apps/v1
kind: Deployment
metadata:
  name: guance-deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      app: guance-pod
  template:
    metadata:
      labels:
        app: guance-pod
      annotations:
    spec:
      containers:
      - name: guance-demo-container
        image: 172.16.0.238/df-demo/service-demo:v1
        env:
        - name: HOST_IP
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: status.hostIP
        - name: HOST_NAME
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: spec.nodeName
        - name: POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: DD_AGENT_HOST
          value: $(HOST_IP)
        - name: JAVA_OPTS
          value: |-
            -javaagent:/usr/dd-java-agent/agent/dd-java-agent.jar -Ddd.service.name=k8s-guance-service  -Ddd.tags=container_host:$(PODE_NAME)  -Ddd.tags=node_ip:$(DD_AGENT_HOST) -Ddd.env=dev -Ddd.agent.port=9529
        ports:
        - containerPort: 8090
          protocol: TCP
        volumeMounts:
        - mountPath: /data/app/logs
          name: varlog
      - name: logfwd
        image: pubrepo.guance.com/datakit/logfwd:1.2.12
        env:
        - name: LOGFWD_DATAKIT_HOST
          value: "datakit-service.datakit.svc.cluster.local"
        - name: LOGFWD_DATAKIT_PORT
          value: "9531"
        - name: LOGFWD_ANNOTATION_DATAKIT_LOGS
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: metadata.annotations['datakit/logs']
        - name: LOGFWD_POD_NAME
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: metadata.name
        - name: LOGFWD_POD_NAMESPACE
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: metadata.namespace
        volumeMounts:
        - mountPath: /var/log
          name: varlog
        - mountPath: /opt/logfwd/config
          name: logfwd-config
          subPath: config
      restartPolicy: Always
      volumes:
      - name: varlog
        emptyDir: {}
      - configMap:
          name: guance-logfwd-conf
        name: logfwd-config

---

apiVersion: v1
kind: ConfigMap
metadata:
  name: guance-logfwd-conf
data:
  config: |
    [
        {
            "loggings": [
                {
                    "logfiles": ["/var/log/log.log"],
                    "source": "log_fwd_demo",
                    "pipeline": "pod-logging-demo.p",
                    "multiline_match": "^\\d{4}-\\d{2}-\\d{2}",
                    "tags": {
                        "flag": "tag1"
                    }
                }
            ]
        }
    ]

トラフィックの検証¶

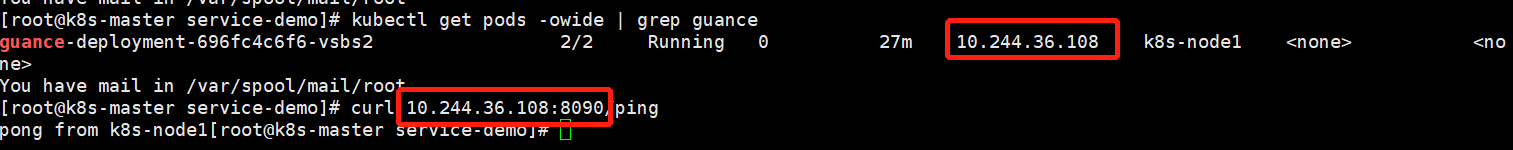

クラスタの master ノードにログインし、以下のコマンドを実行してログを生成します。

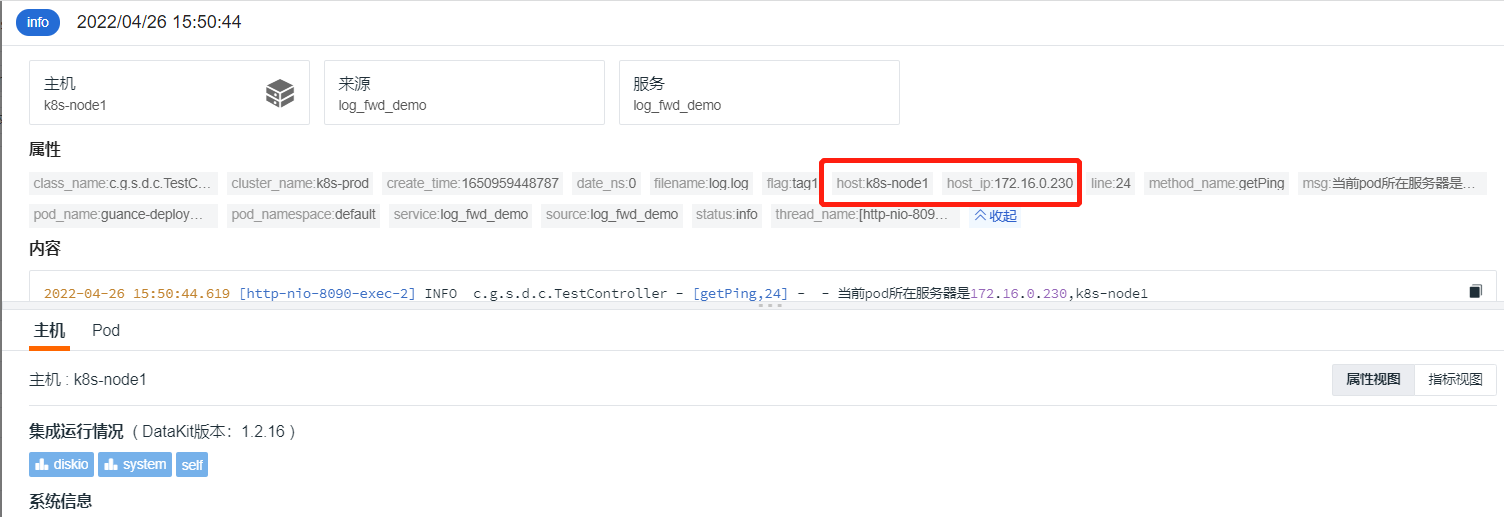

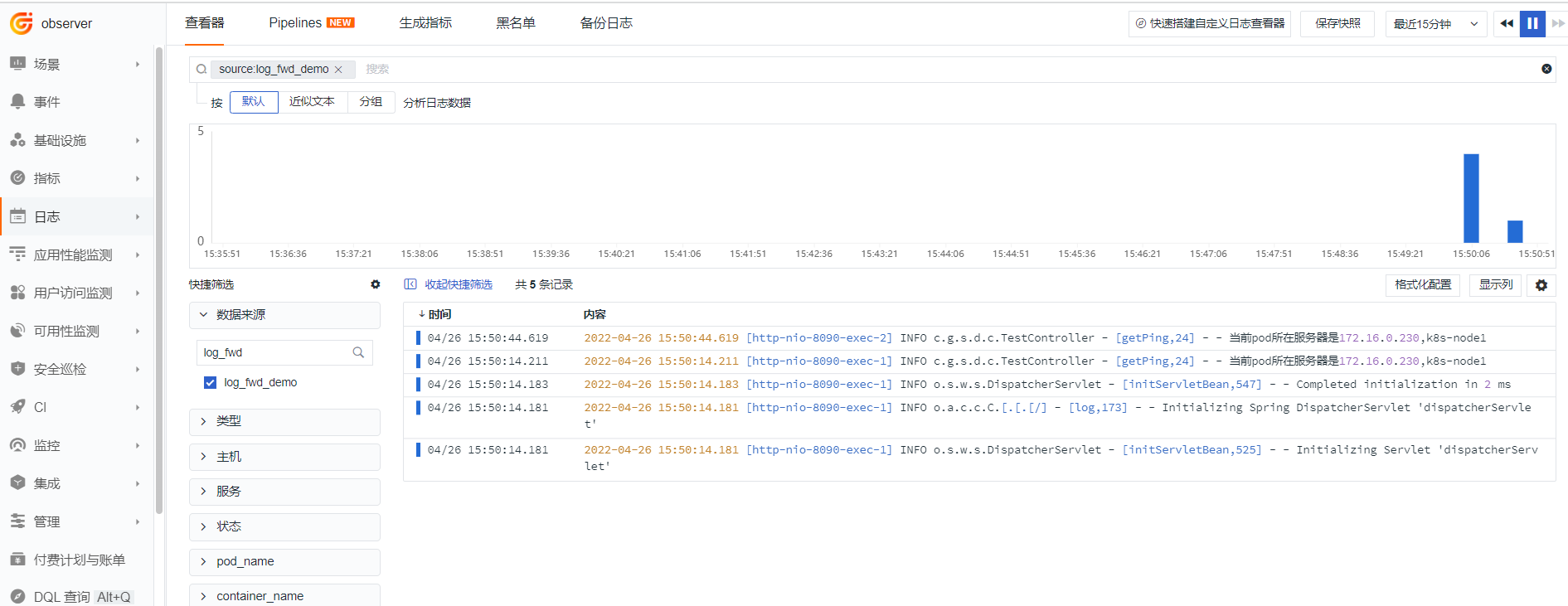

『Guance』にログインし、『ログ』モジュールに移動し、データソースから log_fwd_demo を検索し、ログを見つけてクリックし詳細を表示します。

host がログ出力のサーバ名と完全に一致していることが確認できます。複数回リクエストしても、報告される host は同じです。
