Spring Boot プロジェクトを Tomcat で外部デプロイするシナリオにおけるリンクトレーシングの可観測性¶

概要¶

企業が Java エコシステムを利用して独自のエンタープライズフレームワークを構築する際、使用する技術スタックは必ずしも同じではありません。例えばマイクロサービスフレームワークでは、Spring Boot + Spring Cloud を採用する企業もあれば、Spring Boot + Dubbo を採用する企業もあります。
Guance はさまざまな APM ツールをサポートしており、マイクロサービスのリンクトレーシングを Guance に取り込むことができます。ご自身のニーズに合わせて最適な APM ツールをお選びいただけます。

通常、構築されたマイクロサービスは Jar 形式で動作しますが、本稿ではこれらのマイクロサービスを war パッケージにビルドし、Tomcat にデプロイした場合に、どのようにリンクトレーシングデータを Guance に取り込むかを解説します。従来の war パッケージプロジェクトの場合も、取り込み方法は同じです。

SkyWalking シナリオ¶

前提条件¶

• クラウドホスト（Centos 7.9）
• JDK のインストール
• Zookeeper のインストール
• Guance アカウント
• Tomcat を 2 つデプロイし、デプロイパスは /usr/local/df-demo/tomcat8080 と /usr/local/df-demo/tomcat8081
• クラウドホストに <DataKit をインストールしていること

操作手順¶

1 DataKit の設定¶

1.1 http_api の変更（任意）¶

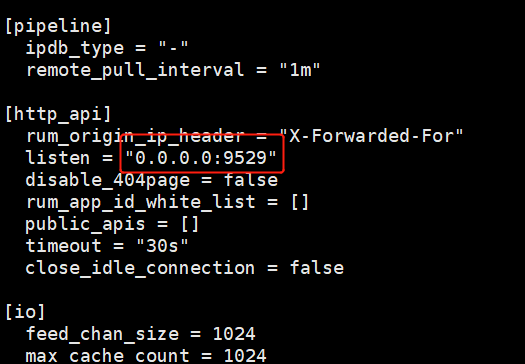

/usr/local/datakit/conf.d/datakit.conf ファイルを編集し、http_api の listen の値を 0.0.0.0:9529 に変更します。これにより、他のホストからこのホストの 9529 ポートに正常にアクセスできるようになります。
他のホストから DataKit にアクセスする必要がない場合は、変更する必要はありません。

1.2 SkyWalking コレクターの有効化¶

ホストにログインし、サンプルファイルをコピーして SkyWalking コレクターを有効にします。

cd /usr/local/datakit/conf.d/skywalking
cp skywalking.conf.sample skywalking.conf

DataKit を再起動します。

systemctl restart datakit

2 APM の取り込み¶

2.1 SkyWalking のダウンロード¶

apache-skywalking-java-agent-8.11.0 をダウンロードし、解凍後、ファイル名を agent に変更して、ホストの /usr/local/df-demo/tomcat8080 および /usr/local/df-demo/tomcat8081 ディレクトリにアップロードします。

2.2 Tomcat の設定¶

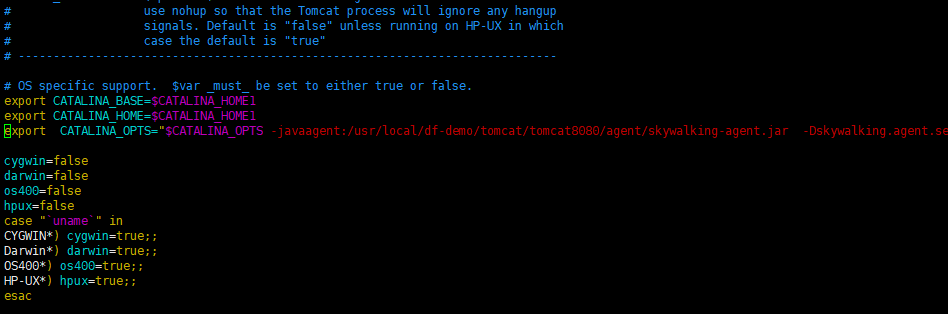

/usr/local/df-demo/tomcat8080/bin/catalina.sh ファイルを編集し、以下の内容を追加します。

export  CATALINA_OPTS="$CATALINA_OPTS -javaagent:/usr/local/df-demo/tomcat8080/agent/skywalking-agent.jar  -Dskywalking.agent.service_name=tomcat-customer  -Dskywalking.collector.backend_service=localhost:11800"

パラメータの説明：

• -Dskywalking.agent.service_name：サービス名
• -Dskywalking.collector.backend_service：リンクトレーシングを報告する DataKit のアドレス + SkyWalking コレクターのポート

/usr/local/df-demo/tomcat8081/bin/catalina.sh ファイルを編集し、以下の内容を追加します。

export  CATALINA_OPTS="$CATALINA_OPTS -javaagent:/usr/local/df-demo/tomcat8081/agent/skywalking-agent.jar  -Dskywalking.agent.service_name=tomcat-provider  -Dskywalking.collector.backend_service=localhost:11800"

Tomcat を起動します。

 cd /usr/local/df-demo/tomcat8080/bin
 ./startup.sh
 cd /usr/local/df-demo/tomcat8081/bin
 ./startup.sh

2.3 プロジェクトのデプロイ¶

war パッケージをダウンロードし、skywalking ディレクトリ内の consumer.war と provider.war を取得します。

• provider.war を /usr/local/df-demo/tomcat8081/webapps ディレクトリに配置します。
• consumer.war を /usr/local/df-demo/tomcat8080/webapps ディレクトリに配置します。

3 リンクトレーシングの可観測性¶

ブラウザで http://192.168.0.100:8080/consumer/ping にアクセスします。ここでの IP はホストのアドレスです。

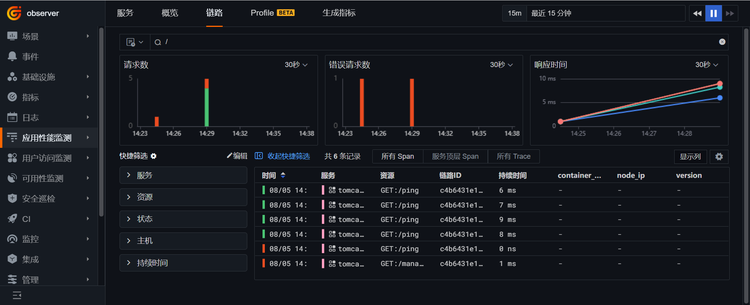

「Guance」→「アプリケーションパフォーマンスモニタリング（APM）」にログインすると、tomcat-customer および tomcat-provider サービスが表示されます。

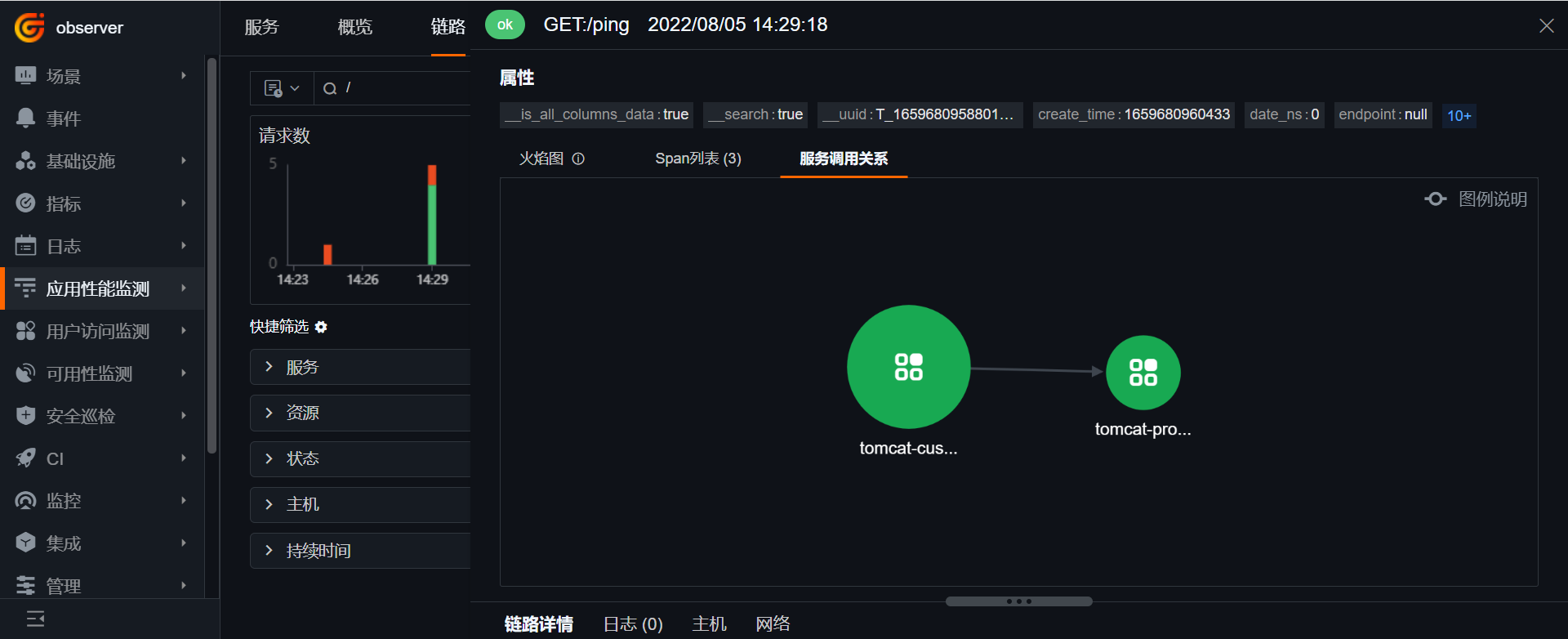

リンクの1つをクリックすると、フレームグラフ、スパンリスト、呼び出し関係などを確認できます。
