OpenTelemetry Operator ベストプラクティス

著者： 刘锐

OpenTelemetry Operator は、Kubernetes Operator の一種です。

主に以下の操作を管理します。

  • OpenTelemetry Collector
  • Auto-instrumentation：OpenTelemetry 計測ライブラリを使用してワークロードを自動計測します。

Guanceのコレクター DataKit は OpenTelemetry の設計思想を取り入れ、OTLP プロトコルと互換性があります。そのため、OpenTelemetry Collector を経由せずにデータを直接 DataKit にプッシュすることも、OpenTelemetry Collector の exporter を OTLP に設定し、アドレスを DataKit に向けることも可能です。

ここでは、2 つの方法で APM データをGuanceに統合します。

  • APM データを OpenTelemetry Collector 経由でGuanceにプッシュする。
  • APM データを直接Guanceにプッシュする。

前提条件

  • k8s 環境
  • Guanceアカウント

OpenTelemetry 関連コンポーネントのインストール

OpenTelemetry Operator のインストール

  • opentelemetry-operator.yaml をダウンロード
wget https://github.com/open-telemetry/opentelemetry-operator/releases/latest/download/opentelemetry-operator.yaml
  • opentelemetry-operator.yaml をインストール
[root@k8s-master ~]# kubectl apply -f opentelemetry-operator.yaml
namespace/opentelemetry-operator-system created
customresourcedefinition.apiextensions.k8s.io/instrumentations.opentelemetry.io created
customresourcedefinition.apiextensions.k8s.io/opentelemetrycollectors.opentelemetry.io created
serviceaccount/opentelemetry-operator-controller-manager created
role.rbac.authorization.k8s.io/opentelemetry-operator-leader-election-role created
clusterrole.rbac.authorization.k8s.io/opentelemetry-operator-manager-role created
clusterrole.rbac.authorization.k8s.io/opentelemetry-operator-metrics-reader created
clusterrole.rbac.authorization.k8s.io/opentelemetry-operator-proxy-role created
rolebinding.rbac.authorization.k8s.io/opentelemetry-operator-leader-election-rolebinding created
clusterrolebinding.rbac.authorization.k8s.io/opentelemetry-operator-manager-rolebinding created
clusterrolebinding.rbac.authorization.k8s.io/opentelemetry-operator-proxy-rolebinding created
service/opentelemetry-operator-controller-manager-metrics-service created
service/opentelemetry-operator-webhook-service created
deployment.apps/opentelemetry-operator-controller-manager created
certificate.cert-manager.io/opentelemetry-operator-serving-cert created
issuer.cert-manager.io/opentelemetry-operator-selfsigned-issuer created
mutatingwebhookconfiguration.admissionregistration.k8s.io/opentelemetry-operator-mutating-webhook-configuration created
validatingwebhookconfiguration.admissionregistration.k8s.io/opentelemetry-operator-validating-webhook-configuration created
  • pod を確認
[root@k8s-master df-demo]# kubectl get pod -n opentelemetry-operator-system
NAME                                                         READY   STATUS    RESTARTS   AGE
opentelemetry-operator-controller-manager-7b4687df88-9s967   2/2     Running   0          26h

OpenTelemetry Collector のインストール

  • opentelemetry-collector.yaml を作成
apiVersion: opentelemetry.io/v1alpha1
kind: OpenTelemetryCollector
metadata:
  name: demo
spec:
  config: |
    receivers:
      otlp:
        protocols:
          grpc:
          http:
    processors:
      memory_limiter:
        check_interval: 1s
        limit_percentage: 75
        spike_limit_percentage: 15
      batch:
        send_batch_size: 10000
        timeout: 10s

    exporters:
      logging:
      otlp:
        endpoint: "http://datakit-service.datakit:4319" # トレース情報をGuanceプラットフォームに出力
        tls:
          insecure: true
        #compression: none # gzipを無効化

    service:
      pipelines:
        traces:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [logging,otlp]
        metrics:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [logging]
        logs:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [logging]
  • opentelemetry-collector.yaml を実行
kubectl apply -f opentelemetry-collector.yaml
  • pod を確認
[root@k8s-master ~]# kubectl get pod
NAME                                 READY   STATUS    RESTARTS   AGE
demo-collector-59b9447bf9-dz47k      1/1     Running   0          61m

Instrumentation のインストール

OpenTelemetry Operator は、OpenTelemetry 自動計測ライブラリを注入および設定できます。現在、Apache HTTPD、DotNet、Go、Java、NodeJS、Python をサポートしています。

自動計測を使用するには、SDK と計測の設定を使用して計測リソースを設定します。

  • opentelemetry-instrumentation.yaml を作成
apiVersion: opentelemetry.io/v1alpha1
kind: Instrumentation
metadata:
  name: my-instrumentation
spec:
  exporter:
    endpoint: http://demo-collector:4317 # Opentelemetry collector アドレス
    # endpoint: http://datakit-service.datakit:4319 # Guance datakit opentelemetry collector アドレス
  propagators:
    - tracecontext
    - baggage
    - b3
  #sampler:
      #type: parentbased_traceidratio
      #argument: "0.25"
  java:
    image: ghcr.io/open-telemetry/opentelemetry-operator/autoinstrumentation-java:latest
  nodejs:
    image: ghcr.io/open-telemetry/opentelemetry-operator/autoinstrumentation-nodejs:latest
  python:
    image: ghcr.io/open-telemetry/opentelemetry-operator/autoinstrumentation-python:latest
  • exporter：データ送信先アドレス。Opentelemetry collector でも、otlp プロトコルを受信できる他のコレクターでも構いません。
  • propagators: トレースデータの伝播器。伝播器の動作の詳細については、ドキュメントを参照してください。
  • sampler: サンプリング

  • java\nodejs\python: 各言語のエージェント。実際のプロジェクトの要件に応じて記述します。

  • opentelemetry-instrumentation.yaml を実行

kubectl apply -f opentelemetry-instrumentation.yaml
  • instrumentation を確認
[root@k8s-master ~]# kubectl get instrumentation
NAME                 AGE   ENDPOINT                     SAMPLER   SAMPLER ARG
my-instrumentation   65m   http://demo-collector:4317

または、kubectl get otelinst コマンドで確認することもできます。

[root@k8s-master ~]#  kubectl get otelinst
NAME                 AGE   ENDPOINT                     SAMPLER   SAMPLER ARG
my-instrumentation   71m   http://demo-collector:4317

Guance

Kubernetes DataKit のインストール

Kubernetes DataKit インストール

OpenTelemetry コレクターの設定

  • datakit.yaml の DaemonSet 以下に volumeMounts を追加：
apiVersion: apps/v1
kind: DaemonSet
metadata:
  labels:
    app: daemonset-datakit
  name: datakit
  namespace: datakit
spec:
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app: daemonset-datakit
  template:
    metadata:
      labels:
        app: daemonset-datakit
    spec:
      hostNetwork: true
      dnsPolicy: ClusterFirstWithHostNet
      containers:
      ...
      volumeMounts:
        - mountPath: /usr/local/datakit/conf.d/opentelemetry/opentelemetry.conf
          name: datakit-conf
          subPath: opentelemetry.conf
      ....
  • datakit.yaml の ConfigMap data 以下に opentelemetry.conf を追加
apiVersion: v1
kind: ConfigMap
metadata:
  name: datakit-conf
  namespace: datakit
data:
    opentelemetry.conf: |-
        [[inputs.opentelemetry]]
            [inputs.opentelemetry.grpc]
            trace_enable = true
            metric_enable = true
            addr = "0.0.0.0:4319" # デフォルトは 4317
            [inputs.opentelemetry.http]
            enable = false
            http_status_ok = 200
  • DataKit を再起動

アプリケーション

ここでは JAVA アプリケーション springboot-server を用意します。

  • springboot-server.yaml を作成
apiVersion: v1
kind: Service
metadata:
  name: springboot-server
  labels:
    app: springboot-server
spec:
  selector:
    app: springboot-server
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 8080
      nodePort: 31010
  type: NodePort
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: springboot-server
spec:
  selector:
    matchLabels:
      app: springboot-server
  replicas: 1
  template:
    metadata:
      labels:
        app: springboot-server
      annotations:
        sidecar.opentelemetry.io/inject: "true"
        instrumentation.opentelemetry.io/inject-java: "true"
    spec:
      containers:
      - name: app
        image: registry.cn-shenzhen.aliyuncs.com/lr_715377484/springboot-server
        ports:
          - containerPort:  8080
            protocol: TCP
  • springboot-server.yaml を実行
kubectl apply -f springboot-server.yaml
  • pod を確認
[root@k8s-master ~]# kubectl get pod -owide
NAME                                 READY   STATUS    RESTARTS   AGE    IP                NODE        NOMINATED NODE   READINESS GATES
demo-collector-59b9447bf9-dz47k      1/1     Running   0          24h    100.111.156.98    k8s-node1   <none>           <none>
springboot-server-64b78f4487-9hv9r   1/1     Running   0          24h    100.111.156.108   k8s-node1   <none>           <none>
  • pod の詳細を確認
root@k8s-master ~]# kubectl describe pod springboot-server-64b78f4487-9hv9r
Name:         springboot-server-64b78f4487-9hv9r
Namespace:    default
Priority:     0
Node:         k8s-node1/172.31.22.247
Start Time:   ...
Labels:       app=springboot-server
              pod-template-hash=64b78f4487
Annotations:  cni.projectcalico.org/containerID: 5700e2ab666a8bbc32b1ac84cc3d98137a7e186ca5cf4b0b6e7407ac8139d391
              cni.projectcalico.org/podIP: 100.111.156.108/32
              cni.projectcalico.org/podIPs: 100.111.156.108/32
              instrumentation.opentelemetry.io/inject-java: true
              sidecar.opentelemetry.io/inject: true
Status:       Running
IP:           100.111.156.108
IPs:
  IP:           100.111.156.108
Controlled By:  ReplicaSet/springboot-server-64b78f4487
Init Containers:
  opentelemetry-auto-instrumentation:
    Container ID:  containerd://c5747d8217b43fcb1a8eac00fbd33d70c7b25d1a3f0faaccdacea94c8b1e016b
    Image:         ghcr.io/open-telemetry/opentelemetry-operator/autoinstrumentation-java:latest
    Image ID:      ghcr.io/open-telemetry/opentelemetry-operator/autoinstrumentation-java@sha256:f903e6eb067f28cba1f37b6ac592b511c61ce0bf2a73f6e7619359ac5d500d85
    Port:          <none>
    Host Port:     <none>
    Command:
      cp
      /javaagent.jar
      /otel-auto-instrumentation/javaagent.jar
    ...
    Mounts:
      /otel-auto-instrumentation from opentelemetry-auto-instrumentation (rw)
      /var/run/secrets/kubernetes.io/serviceaccount from kube-api-access-lbmf6 (ro)
Containers:
  app:
    Container ID:   containerd://0db185a75e9eeb5eed97aaf8e707f4bd30f210e404f5fae98fc0d55a300a4470
    Image:          registry.cn-shenzhen.aliyuncs.com/lr_715377484/springboot-server
    Image ID:       registry.cn-shenzhen.aliyuncs.com/lr_715377484/springboot-server@sha256:bf394ec31566653bc6aa0e56dfc94a602bde3d95dfb08ac96d7f33c5dc00005e
    Port:           8080/TCP
    Host Port:      0/TCP
    State:          Running
      Started:      ...
    Ready:          True
    Restart Count:  0
    Environment:
      JAVA_TOOL_OPTIONS:                    -javaagent:/otel-auto-instrumentation/javaagent.jar
      OTEL_SERVICE_NAME:                   springboot-server
      OTEL_EXPORTER_OTLP_ENDPOINT:         http://demo-collector:4317
      OTEL_RESOURCE_ATTRIBUTES_POD_NAME:   springboot-server-64b78f4487-9hv9r (v1:metadata.name)
      OTEL_RESOURCE_ATTRIBUTES_NODE_NAME:   (v1:spec.nodeName)
      OTEL_PROPAGATORS:                    tracecontext,baggage,b3
      OTEL_RESOURCE_ATTRIBUTES:            k8s.container.name=app,k8s.deployment.name=springboot-server,k8s.namespace.name=default,k8s.node.name=$(OTEL_RESOURCE_ATTRIBUTES_NODE_NAME),k8s.pod.name=$(OTEL_RESOURCE_ATTRIBUTES_POD_NAME),k8s.replicaset.name=springboot-server-64b78f4487
    Mounts:
      /otel-auto-instrumentation from opentelemetry-auto-instrumentation (rw)
      /var/run/secrets/kubernetes.io/serviceaccount from kube-api-access-lbmf6 (ro)

Init Containers：初期化コンテナ。opentelemetry-auto-instrumentation sidecar を実行します。

デフォルトで JAVA アプリケーションに注入される環境変数

    Environment:
      JAVA_TOOL_OPTIONS:                    -javaagent:/otel-auto-instrumentation/javaagent.jar
      OTEL_SERVICE_NAME:                   springboot-server
      OTEL_EXPORTER_OTLP_ENDPOINT:         http://demo-collector:4317
      OTEL_RESOURCE_ATTRIBUTES_POD_NAME:   springboot-server-64b78f4487-9hv9r (v1:metadata.name)
      OTEL_RESOURCE_ATTRIBUTES_NODE_NAME:   (v1:spec.nodeName)
      OTEL_PROPAGATORS:                    tracecontext,baggage,b3
      OTEL_RESOURCE_ATTRIBUTES:            k8s.container.name=app,k8s.deployment.name=springboot-server,k8s.namespace.name=default,k8s.node.name=$(OTEL_RESOURCE_ATTRIBUTES_NODE_NAME),k8s.pod.name=$(OTEL_RESOURCE_ATTRIBUTES_POD_NAME),k8s.replicaset.name=springboot-server-64b78f4487

これで、JAVA アプリケーションに opentelemetry-auto-instrumentation sidecar が正常に注入されました。

Trace データの生成

  • ホスト上で以下のコマンドを実行して、trace データを生成します。

    [root@k8s-master ~]# curl http://100.111.156.108:8080/gateway
{"msg":"下单成功","code":200}
    100.111.156.108 は pod の ip です。

  • また、svc のポートにアクセスして trace データを生成することもできます。

    [root@k8s-master ~]# curl http://localhost:31010/gateway
{"msg":"下单成功","code":200}

アプリケーションのログ情報を確認

[root@k8s-master ~]# kubectl logs -f springboot-server-64b78f4487-9hv9r
....
2023-08-* 16:34:17.454 [http-nio-8080-exec-8] INFO  c.z.o.s.c.ServerController - [auth,74] traceId=a1b510158fc09c55c04de2d9472d10d7 spanId=61b6bd8264f7d8b1 - this is auth
2023-08-* 16:34:17.456 [http-nio-8080-exec-5] INFO  c.z.o.s.f.CorsFilter - [doFilter,32] traceId=a1b510158fc09c55c04de2d9472d10d7 spanId=62370160a0fc0738 - url:/billing,header:
accept              :application/json, application/*+json
traceparent             :00-a1b510158fc09c55c04de2d9472d10d7-057f9e068e9cc007-01
b3              :a1b510158fc09c55c04de2d9472d10d7-057f9e068e9cc007-1
user-agent              :Java/1.8.0_212
host                :localhost:8080
connection              :keep-alive

2023-08-* 16:34:17.456 [http-nio-8080-exec-5] INFO  c.z.o.s.c.ServerController - [billing,82] traceId=a1b510158fc09c55c04de2d9472d10d7 spanId=9514404368a2d4fd - this is method3,null

trace 関連情報（traceparent、b3）が生成されていることが確認できます。

また、ログにも traceId と spanId が生成されていることがわかります。ログを trace に関連付ける方法については、ドキュメント ログ連携 を参照してください。

アプリケーションデータを直接Guanceにプッシュ

  • opentelemetry-instrumentation.yaml ファイルの OTEL_EXPORTER_OTLP_ENDPOINT を調整
[root@k8s-master ~]# kubectl describe pod springboot-server-64b78f4487-t7gph |grep OTEL_EXPORTER_OTLP_ENDPOINT
      OTEL_EXPORTER_OTLP_ENDPOINT:         http://datakit-service.datakit:4319
  • 以下の yaml を再実行
kubectl delete -f opentelemetry-instrumentation.yaml
kubectl apply -f opentelemetry-instrumentation.yaml

kubectl delete -f springboot-server.yaml
kubectl apply -f springboot-server.yaml

  • アプリケーションの URL にアクセスし、trace データを生成します。

  • Guanceアカウントにログインし、トレースビューを確認します。

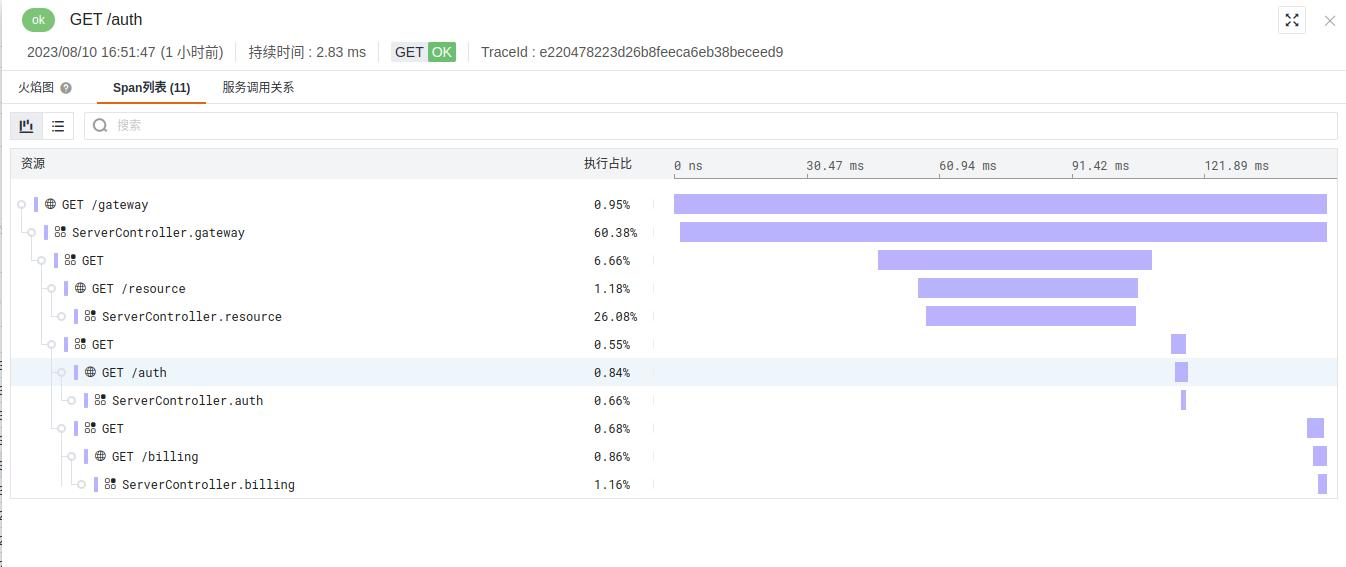

トレース詳細

ソースコード

opentelemetry-operator-demo

フィードバック

このページは役に立ちましたか？
