InfluxDB 時系列の簡易分析¶

ソフトウェア概要¶

InfluxDB は、Go 言語で記述されたオープンソースの分散型時系列およびメトリクスデータベースです。

業界における位置づけ¶

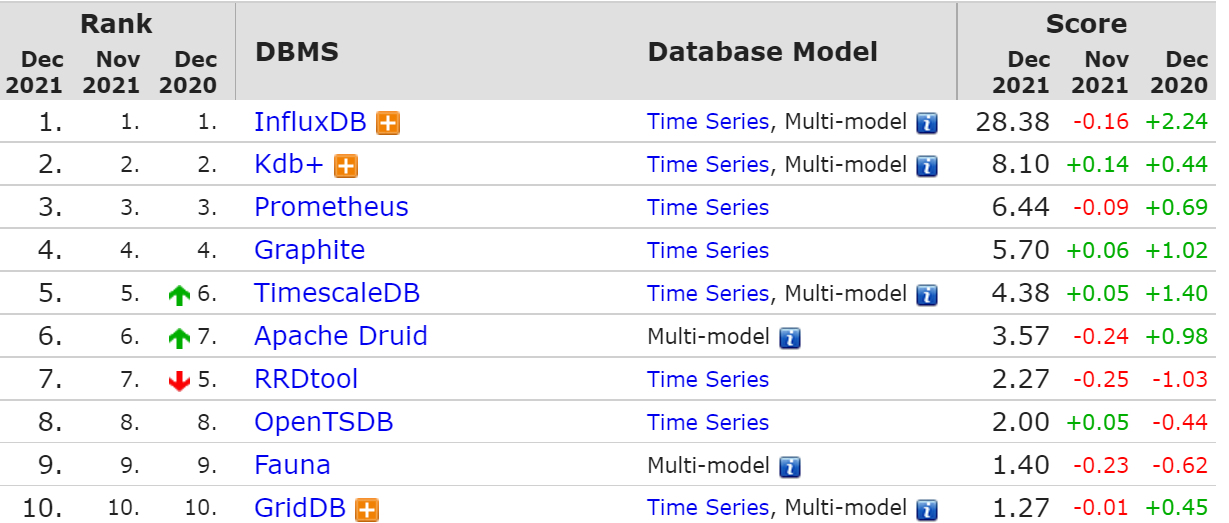

InfluxDB は長年にわたり首位の座を維持しており、最新の時系列データベースランキングでは、2 位の Kdb+ に Prometheus 3 つ分の差をつけています。

基本概念¶

• Database：データベース

• Measurement：データテーブル。MySQL における table と考えることができます。

• Field：InfluxDB で実際のデータを記録するキーと値のペア（InfluxDB では必須、インデックス対象外）
• Field Set：Field のキーと値のペアの集合
• Field Key：Field のキーと値のペアにおけるキー
• Field Value：Field のキーと値のペアにおける値（実際のデータ）
• Tag：Field を説明するためのキーと値のペア（InfluxDB ではオプション、インデックス対象）
• Tag Set：Tag のキーと値のペアの集合
• Tag Key：Tag のキーと値のペアにおけるキー
• Tag Value：Tag のキーと値のペアにおける値
• TimeStamp：データポイントに関連付けられた日時

高度な概念¶

• Retention Policy：データの保存期間（デフォルトは autogen、永久保存）

• Series：時系列は、Retention Policy、Measurement、Tag Set の 3 つの部分で構成されます。

• Point：1 つの Series 内で同じ TimeStamp を持つ Field Set。テーブル内の 1 行のデータと考えることもできます。

• Line Protocol：データポイントを InfluxDB に書き込むためのテキスト形式

# 上記のテーブルの Point を行プロトコルに変換
disk,host=a,path=/ free=40836976,used=20836976 1639238400000000000

実践操作¶

1. ソフトウェアのインストール¶

Influxdata の yum リポジトリを追加

cat <<EOF | tee /etc/yum.repos.d/influxdb.repo
[influxdb]
name = InfluxDB Repository - RHEL \$releasever
baseurl = https://repos.influxdata.com/rhel/\$releasever/\$basearch/stable
enabled = 1
gpgcheck = 1
gpgkey = https://repos.influxdata.com/influxdb.key
EOF

yum -y install telegraf influxdb

systemctl start influxdb
systemctl start telegraf

2. データのクエリ¶

ローカルインストールのため、influx コマンドを使用して直接データベースにアクセスします（詳細なパラメータは influx -h を参照）。

influx

データテーブル telegraf を選択し、select コマンドでデータをクエリします（クエリ言語は InfluxQL）。

use telegraf
select * from system limit 3

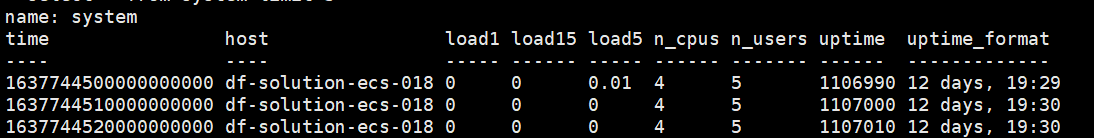

図では、4 つの部分（measurement、timeStamp、tag set、field set）から構成される 3 つの Point が確認できます。

Measurement**

• name = system

TimeStamp

• time = 1637744500000000000（ナノ秒）

Tag Set

• host = df-solution-ecs-018

Field Set

• load = 0,load15 = 0,load5 = 0.01,n_cpus = 4,n_users = 5,uptime = 1106990,uptime_format = 12days,19:29

3. 時系列の表示¶

show series コマンドで時系列を表示します。

show series from cpu

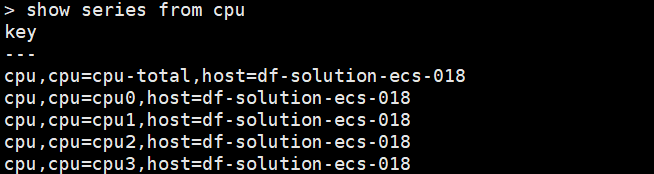

measurement が cpu の時系列は 5 つであることがわかります（cpu-total、cpu0、cpu1、cpu2、cpu3、host はすべて同じ）。

4. 時系列のテスト¶

4.1 inputs.tags の追加（プラグインタグ）¶

メイン設定ファイル /etc/telegraf/telegraf.conf に inputs.cpu.tags を追加します。

[[inputs.cpu]]
  percpu = true
  totalcpu = true
  collect_cpu_time = false
  report_active = false
[inputs.cpu.tags]
  cloud = 'aliyun'

systemctl restart telegraf

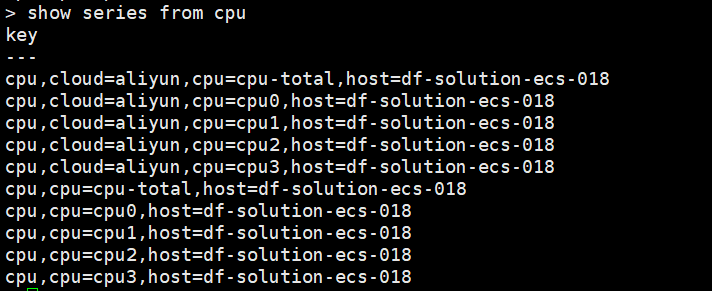

show series from cpu

4.2 measurement の削除¶

drop コマンドで measurement を削除します。

drop measurement cpu

再度 show series コマンドで時系列を表示

show series from cpu

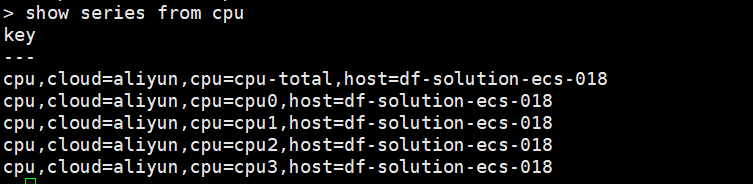

measurement が cpu の時系列が 5 つに戻ったことがわかります（cpu-total、cpu0、cpu1、cpu2、cpu3、host/cloud はすべて同じ）。

4.3 global_tags の追加（グローバルタグ）¶

メイン設定ファイル /etc/telegraf/telegraf.conf に global_tags を追加します。

[global_tags]
  user = 'admin'

telegraf を再起動

systemctl restart telegraf

show series コマンドで時系列を表示

show series from cpu

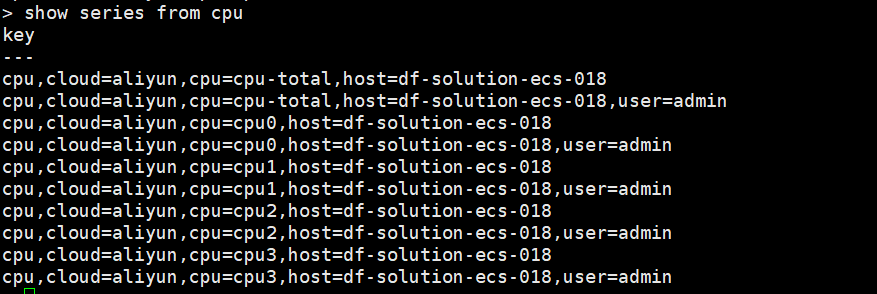

measurement が cpu の時系列が再び 5 => 10 に増加したことがわかります。

show series コマンドで他の measurement の時系列を表示

show series from mem

measurement が mem の時系列が 1 => 2 に増加したことがわかります。

簡単な解説¶

• retention policy は不変
• プラグインタグを使用すると、該当する measurement の時系列は倍になります。
• グローバルタグを使用すると、該当する database の時系列は倍になります。

• measurement も変わらない場合、tag の組み合わせが多いほど、時系列は多くなります。

• measurement

• 一度削除されると、その measurement 下のすべての時系列がクリアされます。

• tag

• 通常は列挙可能な値（例：hostname、status）です。
• ランダムな値（例：container id、source ip）は使用できません。大量の時系列が発生する原因となるためです。
